Vargel往复式直线运动机构结构

该类Vargel往复运动机构，常应用在需要将旋转动力转化为特定行程直线往复动作的工位场景中，比如轻载物料的短距离推送、小型工装的工位换位、检测设备的探头往复进给这类对运动轨迹有特定要求的环节，相比普通曲柄滑块机构，它的运动行程内速度曲线更平缓，启动和换向阶段的冲击更小，适合对运行平稳性有一定要求的中低速轻载传动场景。

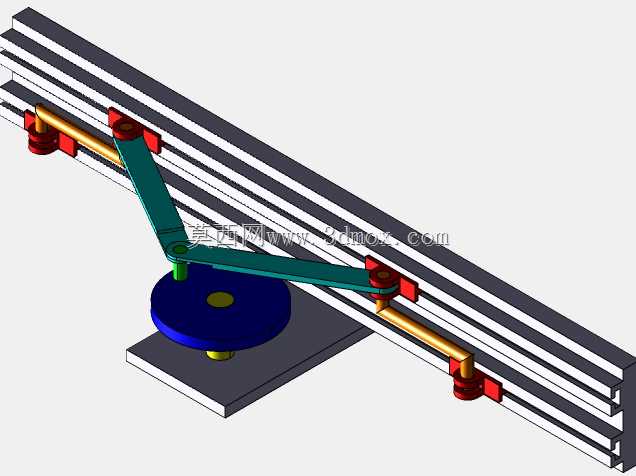

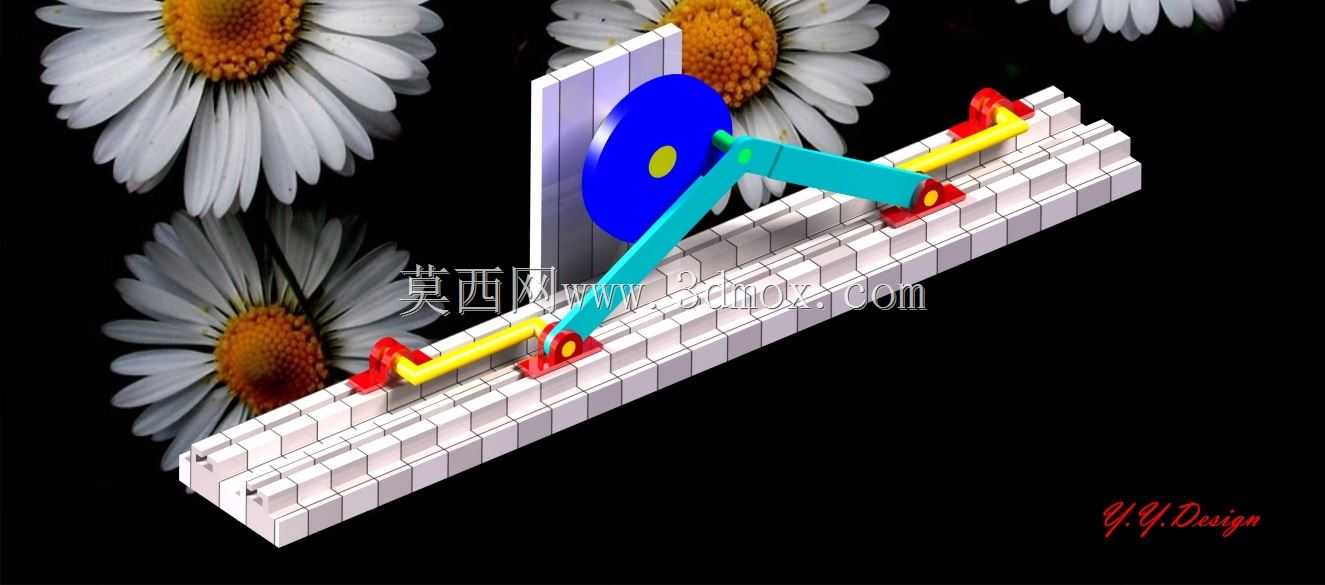

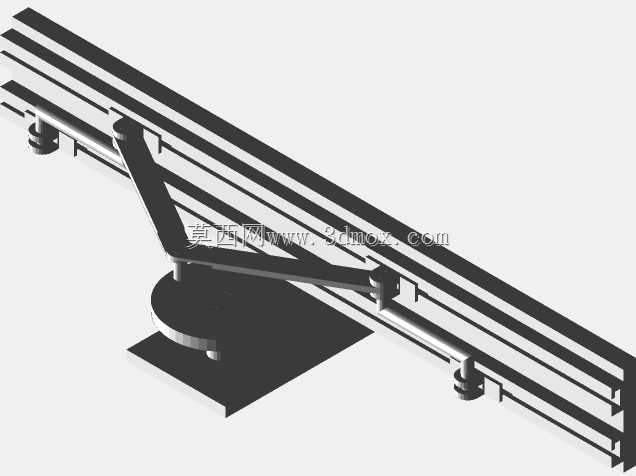

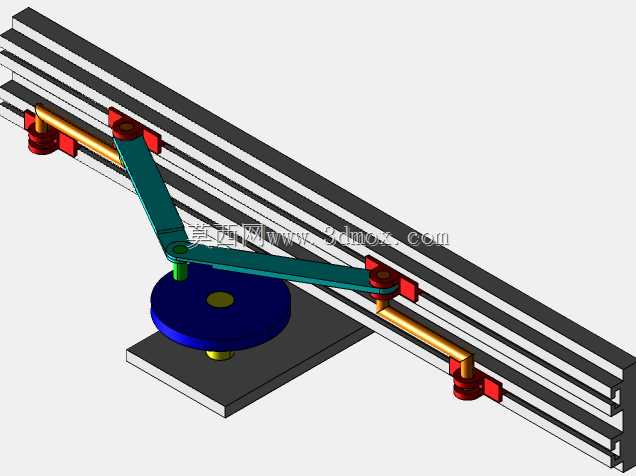

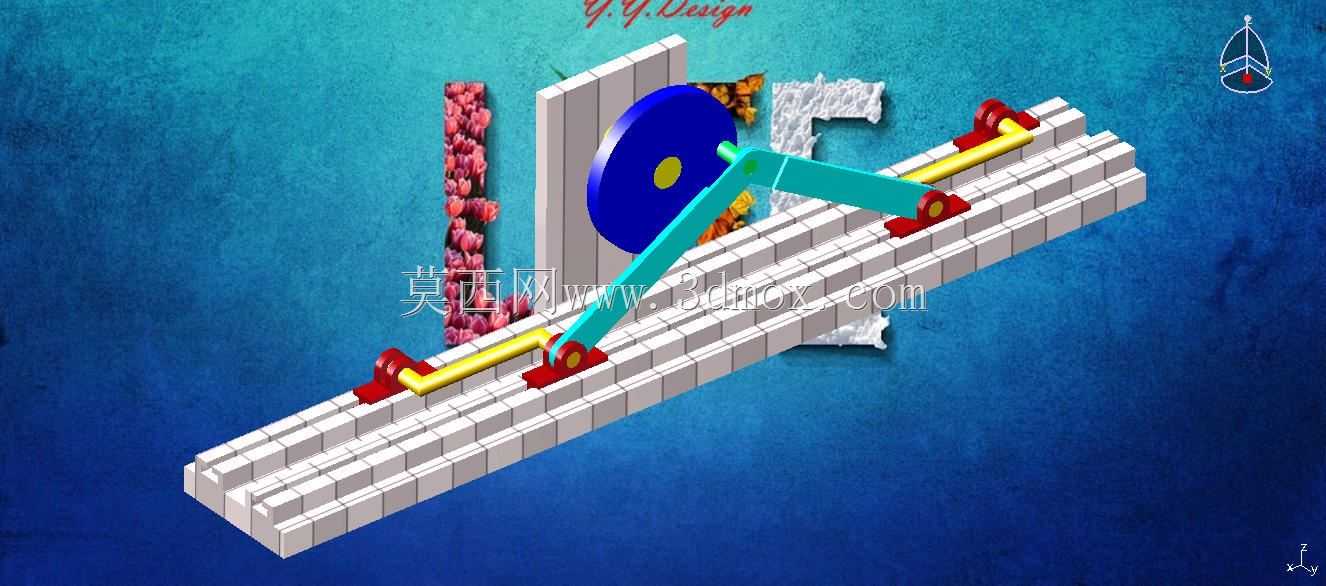

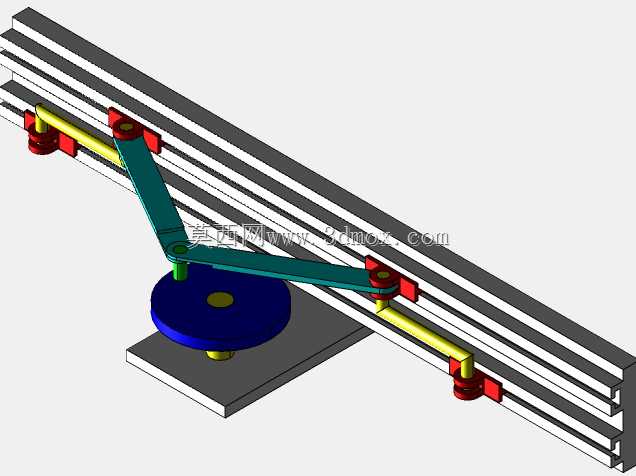

从结构组成来看，整套机构包含双平行导轨基座、两个滑动支座、传动连杆、偏心转盘以及连接铰轴几个核心部分，导轨基座采用分体拼接式的长条形结构，安装基准面做了平整处理，两个滑动支座通过内嵌的滑动副卡装在导轨上，可沿导轨长度方向做直线滑动，传动连杆为变截面的刚性杆体，一端与偏心转盘的偏心轴铰接，另一端与前侧滑动支座铰接，两个滑动支座之间通过等长的连杆做联动连接，保证两个滑块的运动位移保持固定的比例关系，偏心转盘的中心轴作为动力输入轴，外接旋转动力源即可带动整套机构做规律往复运动。

设计过程中首先要确认的是安装边界尺寸，导轨的总长度决定了机构的最大运动行程，偏心转盘的偏心距直接关联滑块的实际移动距离，铰轴的位置公差需要控制在合理范围内，避免运动过程中出现卡滞或者过约束的情况，连杆的截面尺寸需要根据实际负载做校核，保证往复运动过程中不会出现挠性变形，所有铰接位置都预留了润滑介质的加注空间，可适配定期注油维护的使用需求。

实际选型使用时，需要根据工位需要的往复行程、负载大小、运行速度来匹配偏心距、连杆长度以及导轨的规格，若需要调整往复运动的速度特性，可通过改变两个滑动支座之间的连杆连接位置，微调两个滑块的运动时序，适配不同的工位动作逻辑，整套机构的零件多为常见的机加工件，加工难度低，装配时只要保证导轨的平行度、铰接轴的同轴度，即可顺畅运行，不需要复杂的调试过程，适合在各类非标自动化设备的轻载往复工位做模块化集成使用，也可作为机械原理教学的演示结构，直观展示旋转运动到直线往复运动的转换过程，以及连杆联动的运动特性。
