斯蒂尔对撞机反向排气结构设计

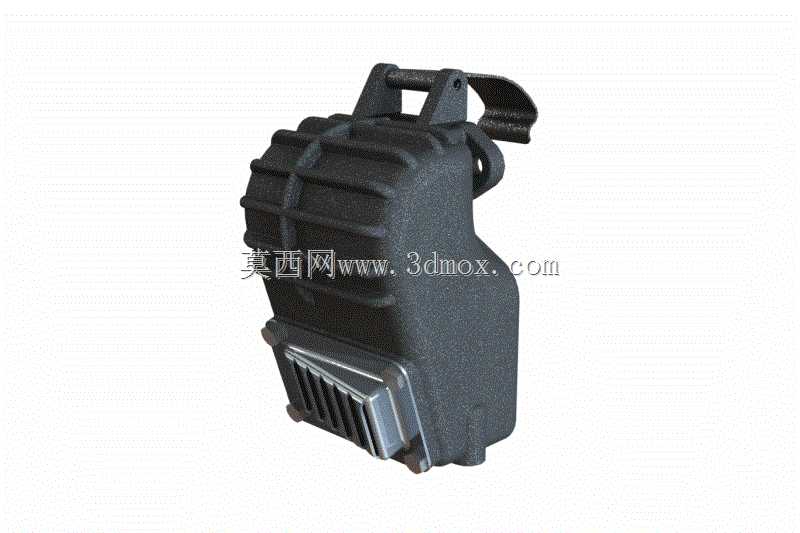

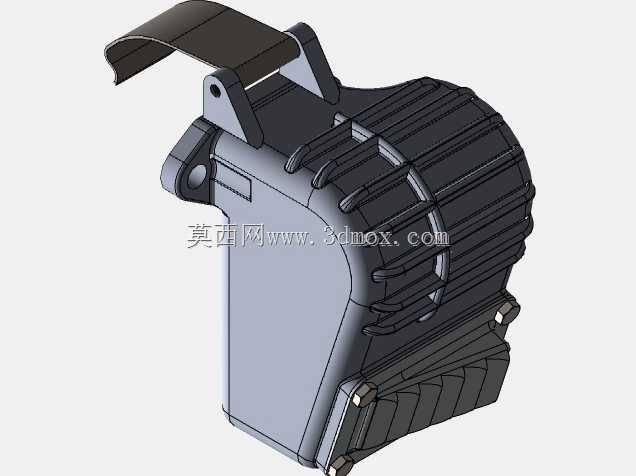

在园林动力设备的改装与维修场景中，斯蒂尔系列对撞机的排气系统故障是一线作业人员常遇到的问题，尤其是排气端门闩结构遗失后，常规配件匹配难度大，直接更换整段排气的成本较高，因此基于原有排气结构逆向设计的适配部件，能很好解决这类维修痛点。这款反向排气结构的设计，最初源于实际维修中的需求——当原有排气的门闩遗失后，没有单独配件可替换，因此将整段排气结构进行三维测绘重构，在还原原有排气通路走向的基础上，同步整合了门闩与安装底座的结构，无需额外加工转接件即可直接适配原有设备的安装位。从功能特性来看，该排气结构保留了原款的反向排气走向，能避免作业过程中排气直吹操作人员，同时外壳的加强筋结构沿用了原有设计的抗冲击特性，在林区、山地等复杂作业环境下，能抵御树枝剐蹭、轻微磕碰带来的结构损伤，排气端的格栅结构既可以阻挡大体积杂物进入排气通路，又能引导排气气流按预设方向扩散，降低排气背压对动力输出的影响。设计过程中，首先对原有排气的安装边界进行了精准拟合，安装挂耳的孔位间距、卡扣的配合尺寸完全匹配斯蒂尔对撞机的对应安装位，不需要对设备本体进行任何打孔、切削改装，替换时只需拧下原有固定螺丝即可完成装配。整体外形的轮廓尺寸与原款排气保持一致，不会额外增加设备的横向占用空间，在设备收纳、穿越狭窄林木间隙时不会出现突出部件剐蹭的问题。结构上，门闩与底座采用一体化设计思路，规避了原有分体式门闩容易脱落遗失的缺陷，开合结构的阻尼感与原款保持一致，日常维护时可以快速打开排气端进行积碳清理，不需要额外拆卸整段排气。外壳的壁厚设计参考了原款的玻纤增强尼龙材质的强度特性，在保证结构刚性的前提下控制了整体重量，不会给设备的手持端增加过多负重，长时间作业时不会提升操作人员的负荷。排气通路的内部截面尺寸经过反复校核，与原款的通流面积保持一致，不会因为结构重构导致排气阻力上升，保证设备的动力输出曲线与原厂状态一致，不会出现高转速下动力衰减的问题。安装挂耳的位置做了局部加厚处理，应对设备运行过程中的持续振动，避免长期使用后出现固定位开裂的问题，卡扣结构的配合公差控制在合理范围，既不会因为公差过大出现松动异响，也不会因为公差过小导致装配难度提升，一线维修人员不需要专用工具即可完成拆装替换。
