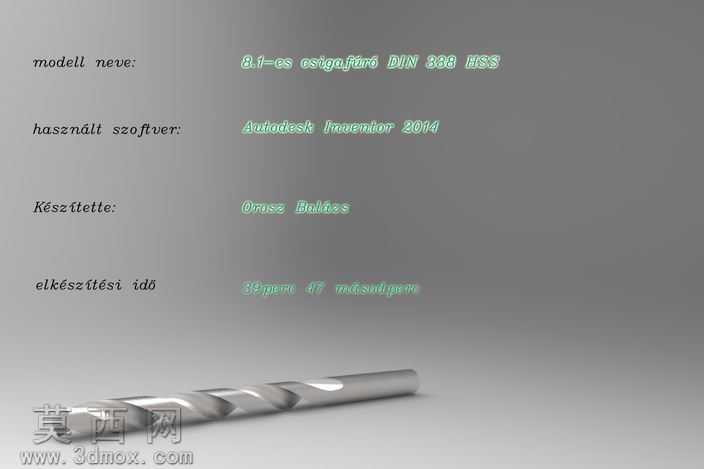

直径8.1规格高速钢麻花钻头三维建模作品

本作品为直径8.1规格的标准麻花钻头三维建模成果，建模过程严格遵循DIN 338标准麻花钻的结构参数规范，完整还原了高速钢麻花钻的全部结构特征。建模阶段首先通过草图绘制确定钻头的核心轮廓：精准绘制出118度标准顶角的两条主切削刃投影，匹配直径8.1对应的钻芯厚度参数，绘制出螺旋槽的法向截面轮廓，通过螺旋扫掠特征生成两条对称的螺旋排屑槽，扫掠过程中严格控制螺旋角为标准高速钢钻头常用的30度，保证排屑槽的导程与实际产品一致，同时完成钻芯从切削端向柄部逐渐增厚的锥度变化，还原真实钻头的强度设计逻辑。后续通过拉伸、旋转切除等特征完成钻尖部分的横刃、主后刀面、副后刀面的结构构建，精准还原横刃斜角、后角等关键刃部参数，保证刃部几何角度完全符合金属切削加工的实际要求，柄部采用直柄结构设计，与钻身部分平滑过渡，同时完成刃带部分的凸起结构建模，还原钻头副切削刃的导向结构特征。材质与渲染阶段，针对高速钢（HSS）材质的金属特性进行参数调试，基体材质设置为高反射度的抛光金属质感，调整粗糙度参数模拟高速钢经精磨后的细腻金属光泽，刃口部分适当提高高光强度，突出切削刃的锋利质感，排屑槽内的曲面部分调整反射参数，呈现螺旋曲面的光影流动效果，场景采用柔和的影棚布光，通过多盏区域光从不同角度照射，突出钻头螺旋结构的立体感与金属材质的反光特性，避免出现过曝或暗部死黑的问题，最终渲染效果清晰展现钻头的每一处结构细节。整个建模过程以还原真实工业钻头的结构逻辑为核心，所有几何参数均参考机械加工刀具的行业标准设定，没有随意修改结构比例，既保证了模型的外观还原度，也让模型具备符合工程逻辑的结构合理性，可用于刀具结构教学、加工场景搭建、五金产品展示等多种场景使用。
