多通路集成式机械连接阀座结构设计

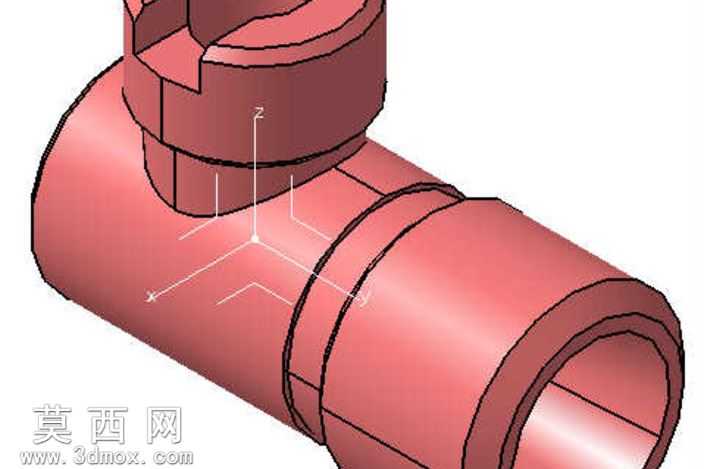

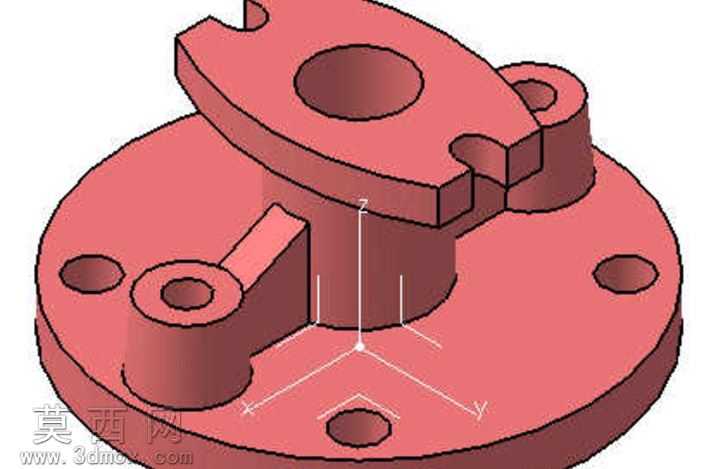

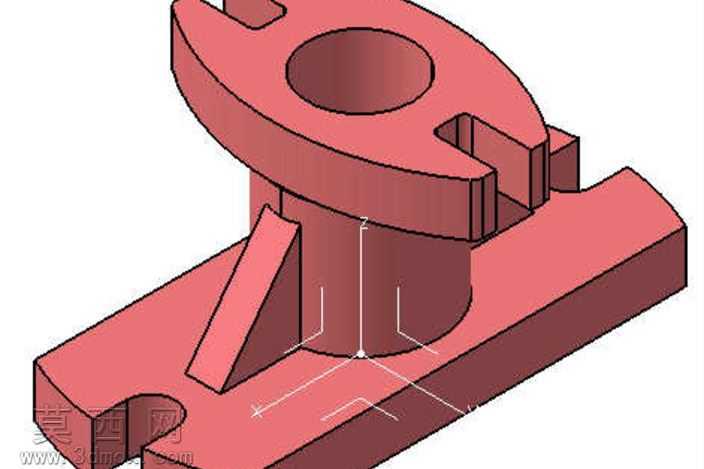

本作品采用CATIA V5完成全参数化三维建模，整体围绕多通路流体或动力连接的阀座类零件展开设计，建模过程严格遵循机械设计的公差配合与装配逻辑，首先通过草图绘制完成底座安装面、主体筒腔、侧向连接耳板的轮廓约束，对底座上的两个安装通孔、侧向耳板的铰接孔、主体筒腔的同轴通孔均施加了精准的尺寸与几何约束，保证各孔位的同轴度、平行度符合机械加工的工艺要求。建模阶段采用凸台拉伸、凹槽切除、肋板加强、圆角过渡等特征命令逐步构建实体，针对主体筒腔与安装底座、侧向连接耳之间的受力薄弱区域，设计了三角形加强肋结构，有效提升构件整体的结构强度，避免受力工况下出现应力集中断裂的问题。材质渲染阶段选用工业常用的铸钢红漆材质效果，对零件的棱边进行了小圆角过渡处理，还原真实机加工零件的表面质感，所有孔位的内壁均做了等壁厚处理，保证后续装配时管路或铰接轴能够顺利配合。设计思路上充分考虑零件的实际安装场景，底部平板式安装面可通过螺栓与安装基体牢固固定，侧向带孔耳板可用于外接管路或联动构件的铰接，主体横向贯通的筒腔作为介质或动力传递的主通路，下方垂向的筒腔可实现通路的分流或转向功能，各通路的连接处均做了加厚处理，满足承压工况下的强度需求。整体结构布局紧凑，在有限的空间内集成了安装固定、多通路连接、铰接联动三类功能，各特征的建模顺序完全匹配实际机械加工的工序流程，从毛坯下料、基准面加工到孔位钻削、肋板焊接、圆角打磨的工序逻辑均可在模型特征树中得到对应，既保证了三维模型的几何准确性，也为后续生成二维工程图、数控加工编程提供了可靠的模型基础，模型的所有参数均可根据实际工况需求进行快速调整，适配不同通径、不同安装尺寸的使用场景。
