带立式安装支座的一体式轴承座结构设计

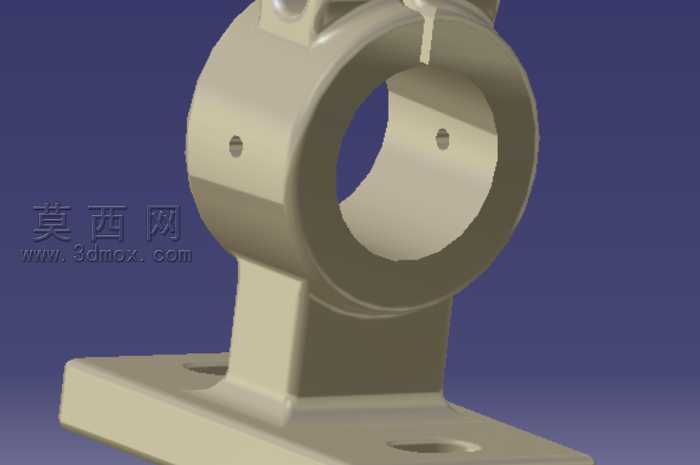

本作品为带立式安装支座的一体式轴承支撑结构三维建模成果，建模过程严格遵循机械零件设计的通用规范，首先通过草图绘制确定底座安装孔位、支撑立筋厚度、轴承容纳环的内外径核心尺寸，采用参数化建模方式保证各部分尺寸的关联性，便于后续根据实际装配需求调整参数。建模阶段先构建底部方形安装底座，在底座上预留对称分布的沉头安装孔，用于通过螺栓将整个部件固定在设备安装基面；随后在底座中心位置向上延伸出梯形截面的支撑立筋，立筋与底座、上部轴承环的衔接处均做了圆角过渡处理，避免应力集中问题，提升结构的整体承载强度。上部的轴承容纳环为整圆式结构，环壁上预留了两个径向的定位小孔，用于安装紧定螺钉实现对内置轴承外圈的周向与轴向固定，防止轴承运转过程中出现外圈打滑、轴向窜动的问题。渲染阶段采用哑光金属材质模拟铸铁件的真实质感，调整环境光与漫反射参数，清晰呈现零件各表面的加工特征与结构轮廓，通过不同视角的渲染展示，完整呈现零件的正面、侧面以及底部安装面的结构细节。整个结构采用一体式设计思路，省去了分体式装配的拼接误差，支撑立筋的梯形截面设计在保证支撑强度的同时尽可能减少材料用量，降低零件自重；轴承环与支撑立筋的衔接位置做了加厚处理，能够承受径向载荷与一定的轴向载荷，适配中小功率传动系统中的转轴支撑需求。建模过程中对所有锐边均做了倒角处理，既符合实际机械加工的工艺要求，也避免安装过程中锐边划伤操作人员；安装孔的沉头设计能够保证螺栓安装后头部不突出底座表面，保证安装基面的贴合度，提升安装稳定性。
