钣金结构金属板安装固定支架设计

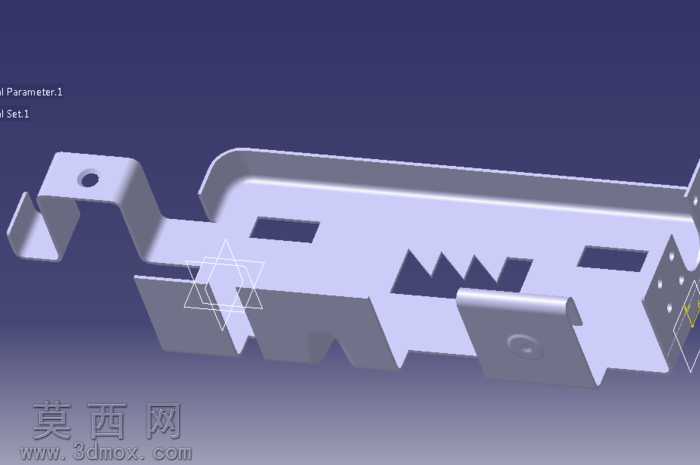

本金属板支架采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循钣金加工工艺规范，对每一处折弯、裁切、冲孔结构都做了工艺可行性校验，确保模型可直接对接钣金下料、折弯成型的生产流程。建模初始阶段先梳理支架的功能需求，明确该支架需要同时满足多点位安装固定、相邻部件卡接限位、侧向结构避让的多重功能，因此在整体轮廓设计上采用一体化钣金裁切折弯的结构形式，避免多零件拼接带来的装配误差与结构强度损耗。材质设定上选用常规冷轧钢板作为基础材质，渲染阶段赋予模型均匀的哑光金属质感，还原真实钣金件经冲压成型后的表面肌理，同时对弯折处的圆角过渡、冲孔边缘的裁切断面做了细节呈现，让模型展示效果更贴近实际生产出的成品状态。结构设计上，支架一端设置带安装孔的弯折挂耳结构，可通过紧固件完成与安装基面的固定连接；主体板面开设多个矩形减重孔，在不降低整体结构刚性的前提下减少材料用量，降低构件自重；主体中部设置锯齿状卡接结构，可与配套部件形成稳定的咬合限位，防止装配后出现相对滑移；末端设置带定位凸点的弯折卡扣结构，无需额外紧固件即可完成相邻部件的快速卡装，提升装配效率。设计过程中对每一处折弯的回弹量做了预设补偿，对所有锐边位置预留了去毛刺的工艺余量，各安装孔位的位置度公差也在建模参数中做了对应约束，既保证支架自身的结构强度，也兼顾了与其他配套构件的装配适配性。整体结构无多余冗余设计，所有裁切、折弯结构都服务于安装固定、限位卡接的核心功能，模型的参数化特征保留完整，可根据实际安装需求快速调整板材厚度、折弯角度、孔位尺寸等参数，适配不同的安装场景使用要求。
