圆柱螺旋压缩弹簧三维结构设计

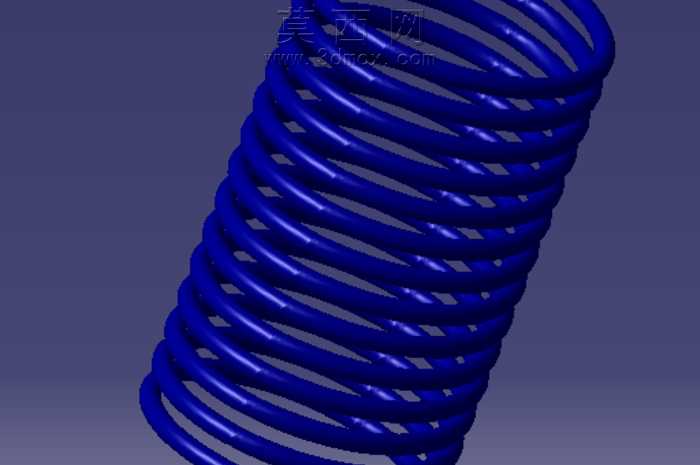

本作品为圆柱螺旋压缩弹簧的三维参数化建模成果，建模阶段以机械设计标准中圆柱螺旋压缩弹簧的核心参数为基准，先确定弹簧中径、簧丝直径、有效圈数、支撑圈数、自由高度、节距等关键设计参数，依托三维建模软件的螺旋扫描功能完成主体结构生成：首先绘制匹配簧丝截面尺寸的圆形草图，再创建与弹簧中径、总高度、节距参数完全匹配的螺旋轨迹线，通过扫描命令让圆形草图沿螺旋轨迹连续扫掠，生成连续的螺旋簧丝主体结构。之后对弹簧两端的支撑圈进行结构处理，将端部的支撑圈节距逐步调整为零，使端部簧丝紧密并圈，再对端面进行平整裁切处理，保证弹簧两端支撑面平整，可与配套安装座平稳贴合，满足实际装配使用的支撑需求。材质与渲染阶段，为模型赋予高光泽的深蓝色工程塑料材质，调整材质的反光度、粗糙度参数，还原硬质工程塑料的表面质感，同时添加柔和的环境漫反射光源，让螺旋簧丝的曲面轮廓清晰呈现，每一圈簧丝的光影过渡自然，既突出弹簧螺旋结构的连续流畅感，也清晰展现簧丝的圆柱截面形态，直观呈现弹簧的整体结构比例。结构设计上严格遵循圆柱螺旋压缩弹簧的力学特性要求，有效圈部分保持均匀一致的节距，保证弹簧受轴向压力时能产生均匀的弹性变形，两端并紧的支撑圈不参与弹性变形，仅起到支撑定位、保证弹簧工作时垂直度的作用，整体结构无多余几何特征，各圈簧丝之间的间隙均匀，无结构干涉问题，可直接用于机械结构的虚拟装配、运动仿真，验证弹簧在装配体中的压缩行程、受力状态是否符合设计要求，也可作为机械设计教学中弹簧类零件建模的参考案例，帮助学习者掌握螺旋扫描类零件的建模思路与参数化设计方法，理解圆柱螺旋压缩弹簧的结构特点与设计要点。
