航空用轻量化飞机轴承支架结构设计

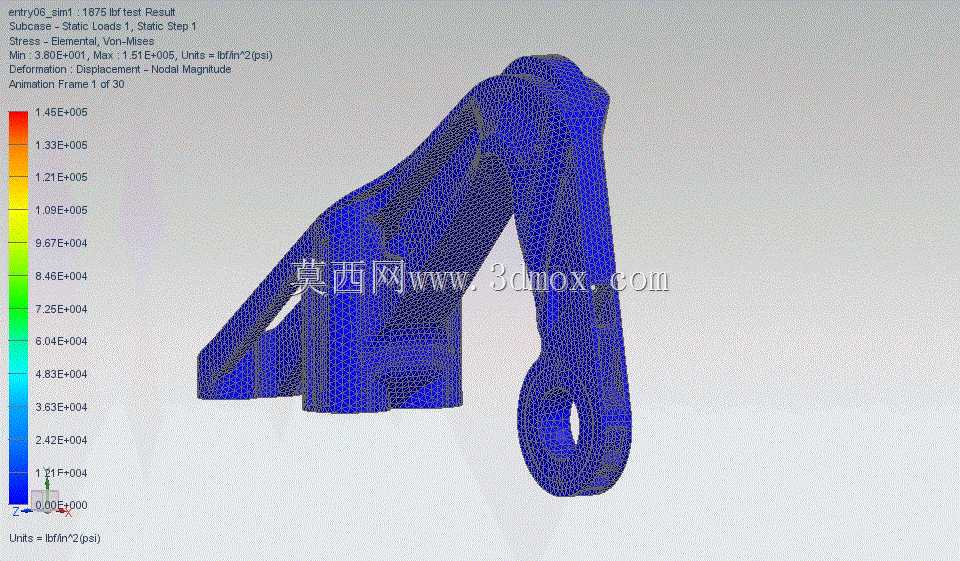

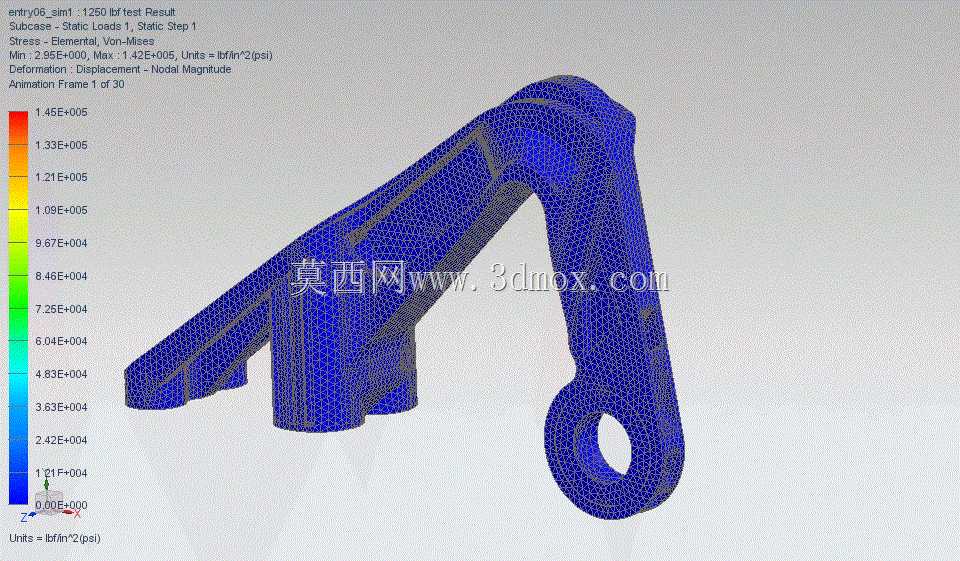

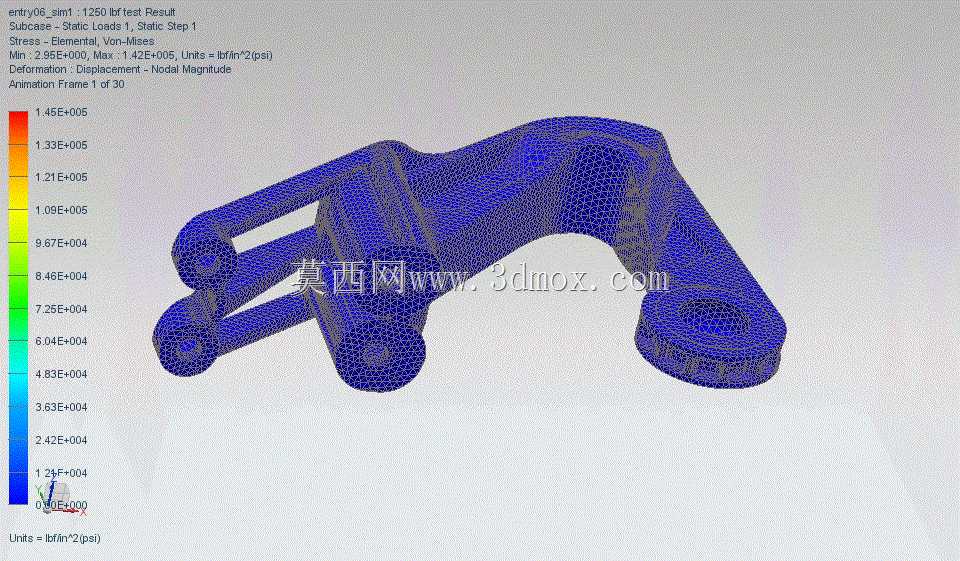

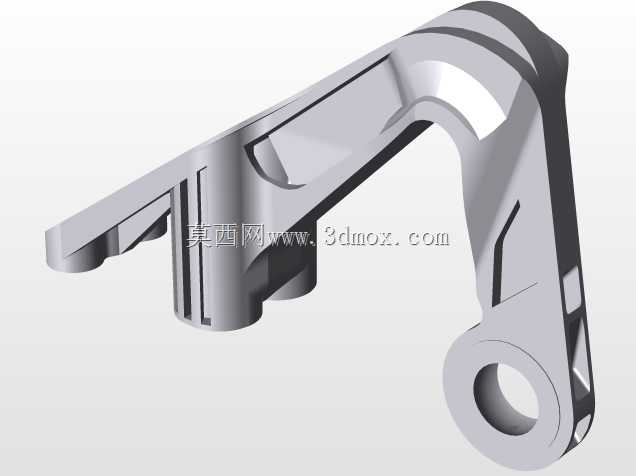

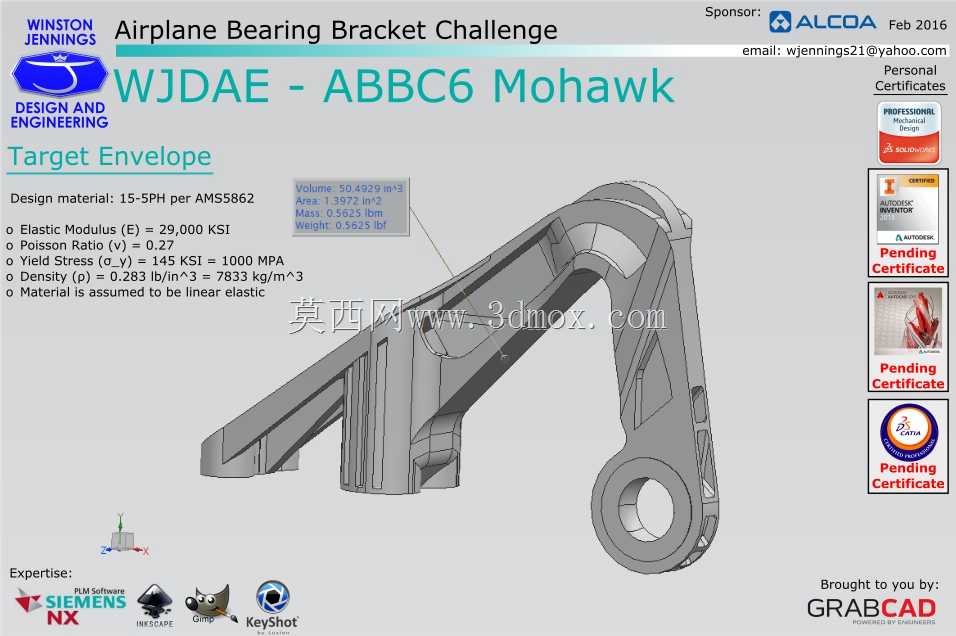

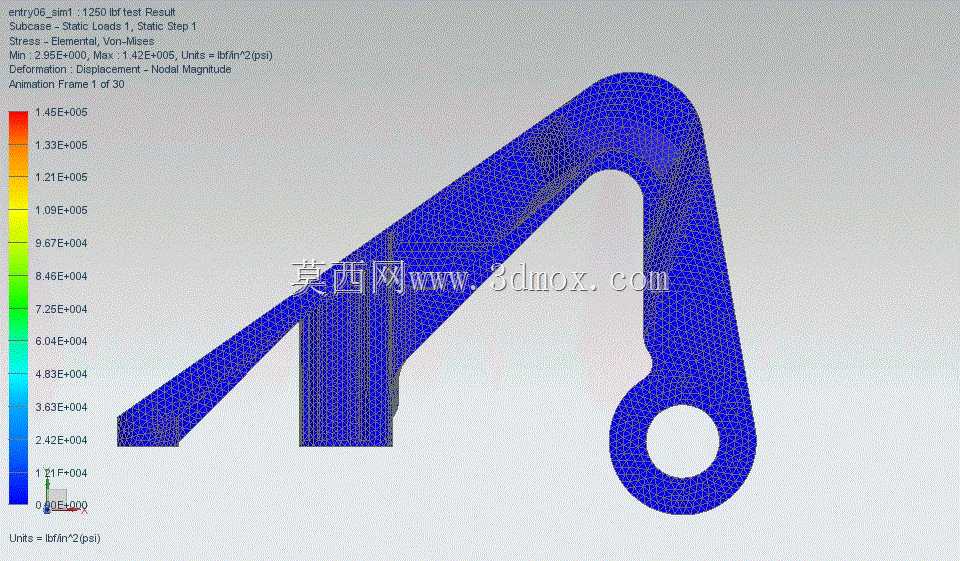

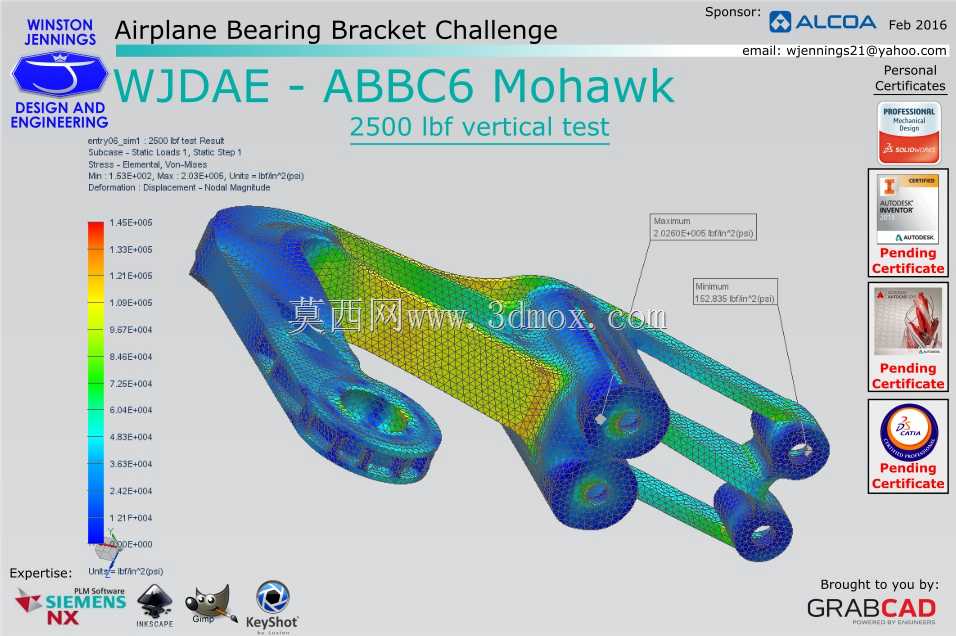

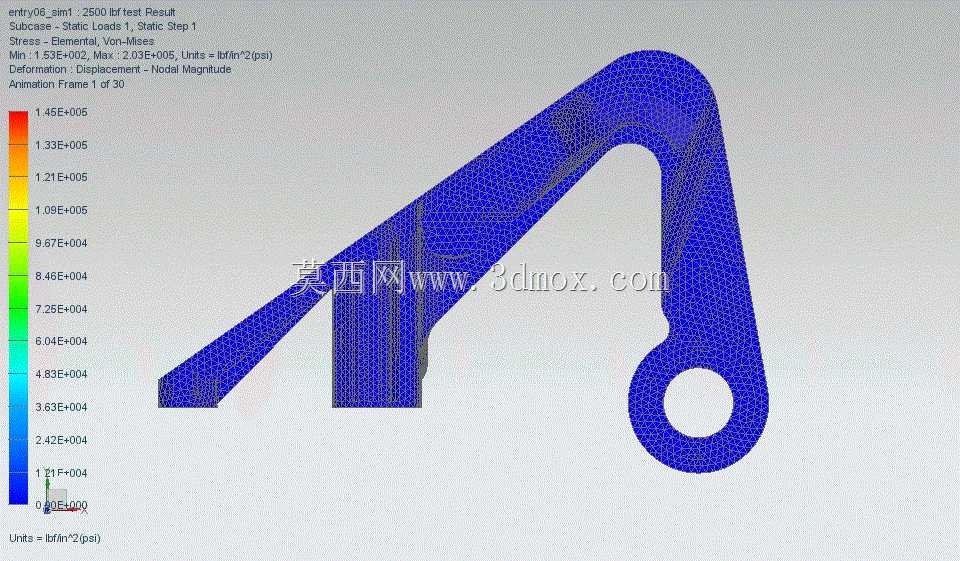

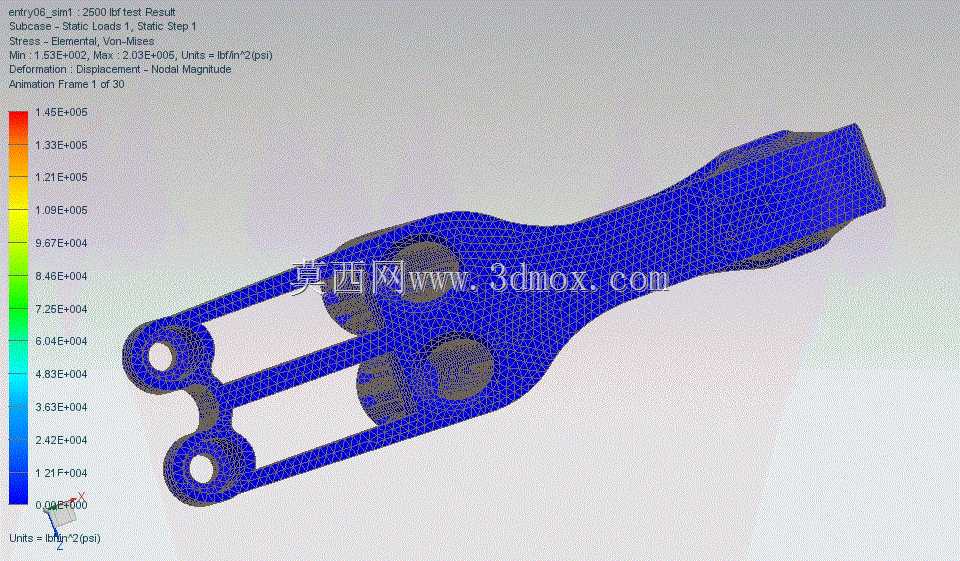

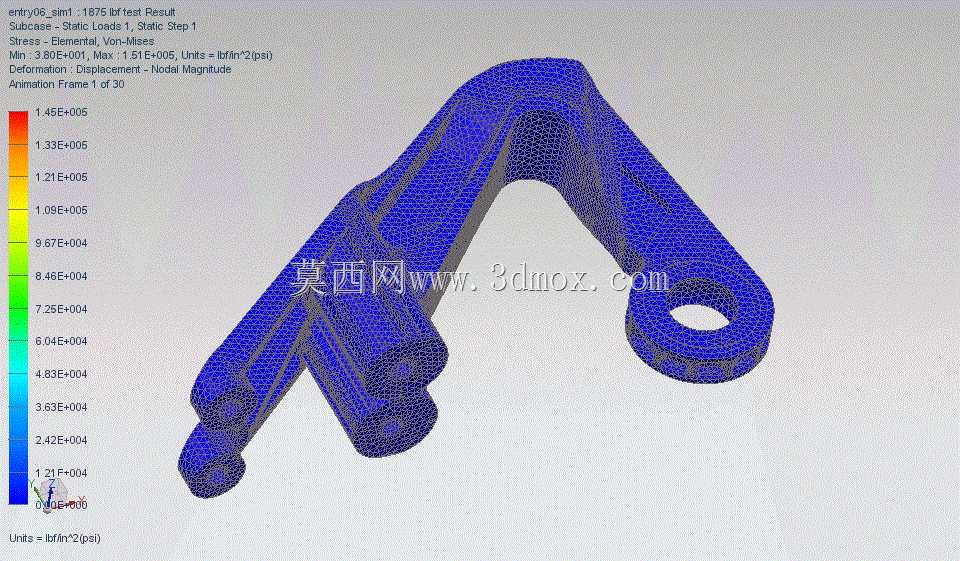

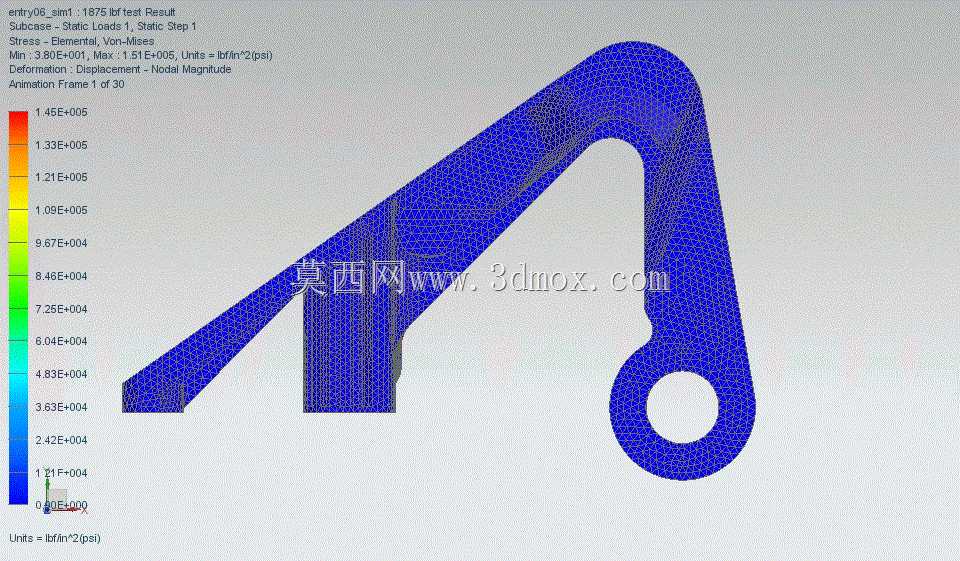

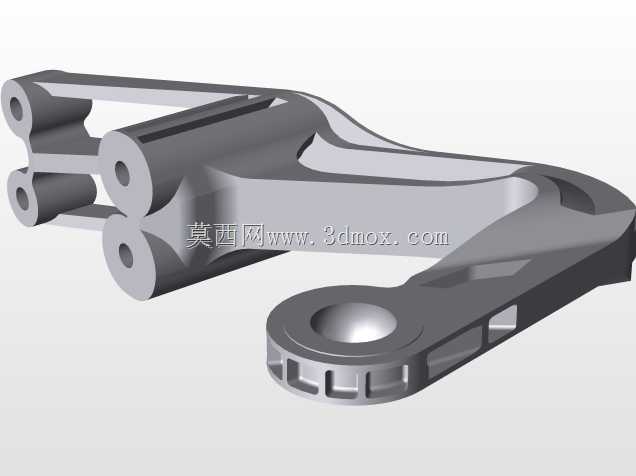

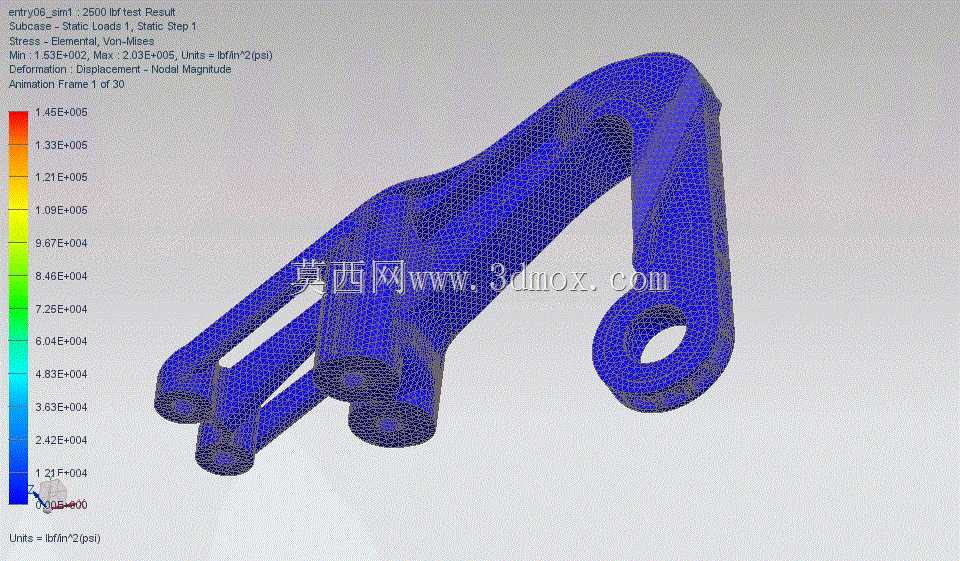

　　这款轴承支架主要应用于固定翼飞机的起落架与机身连接点位、操纵面传动铰接区域，承担飞行过程中交变气动载荷、起降冲击载荷的传递作用，是连接轴承组件与机身主承力结构的关键受力件，需要在限定安装空间内满足2500lbf垂直载荷下的强度、刚度要求，同时尽可能降低自身重量，适配航空构件轻量化的设计需求。从结构设计逻辑来看，该支架采用了拓扑优化后的镂空构型，在非主传力路径区域去除冗余材料，主传力路径上的筋条走向完全匹配载荷传递方向，避免出现应力集中的直角过渡区域，所有安装孔位周边都做了局部加厚处理，匹配轴承压装后的接触应力分布要求。网格划分时采用1.5mm的单元尺寸完成有限元网格离散，能够精准捕捉孔边、筋条交接位置的局部应力梯度，从仿真结果来看，

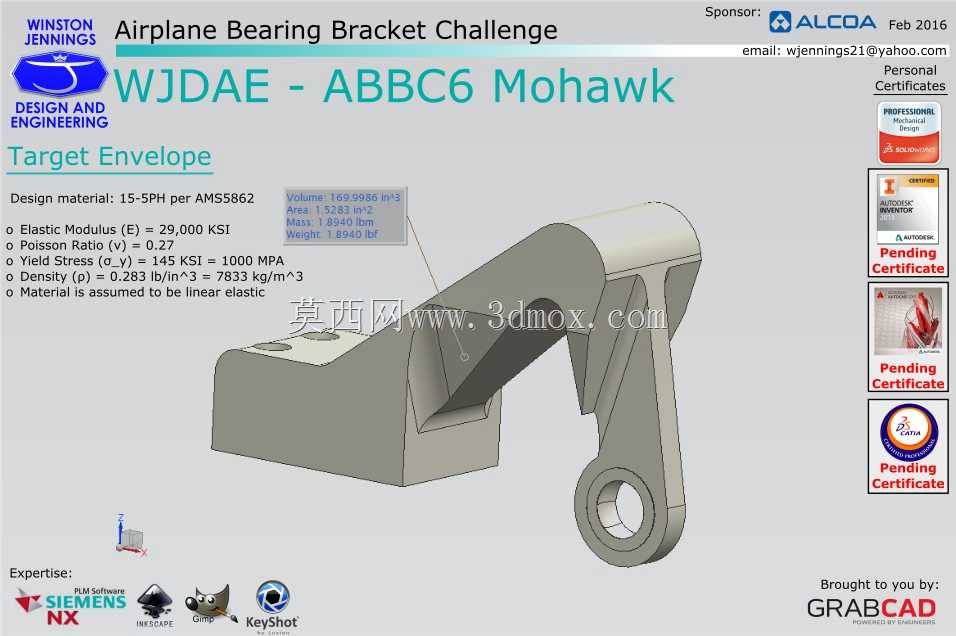

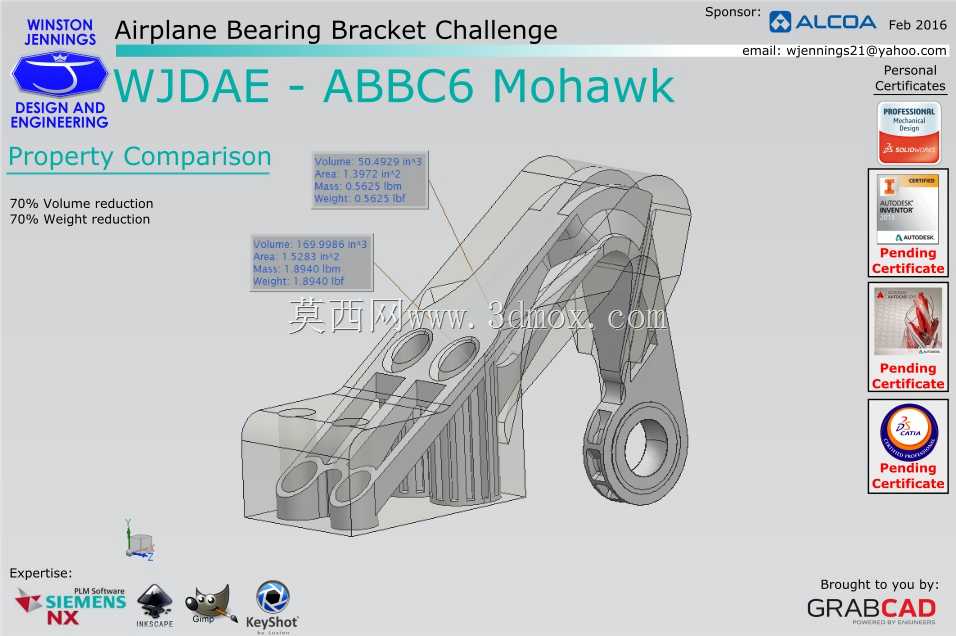

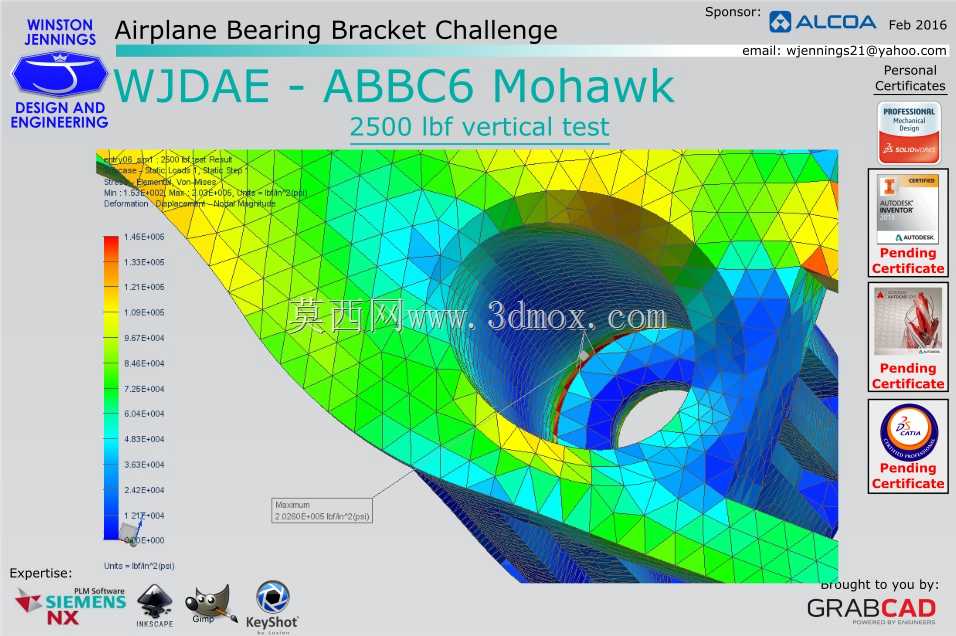

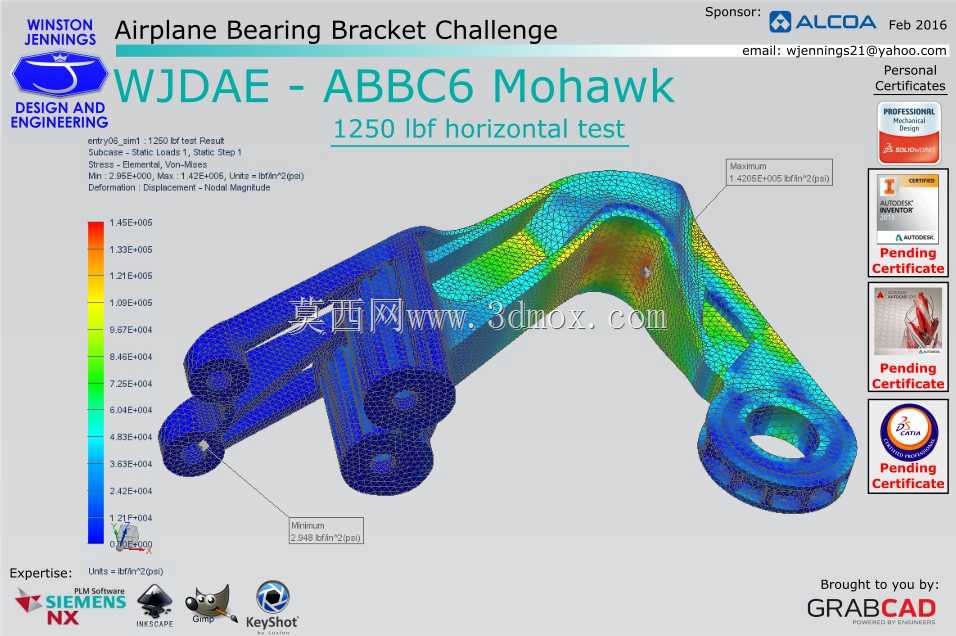

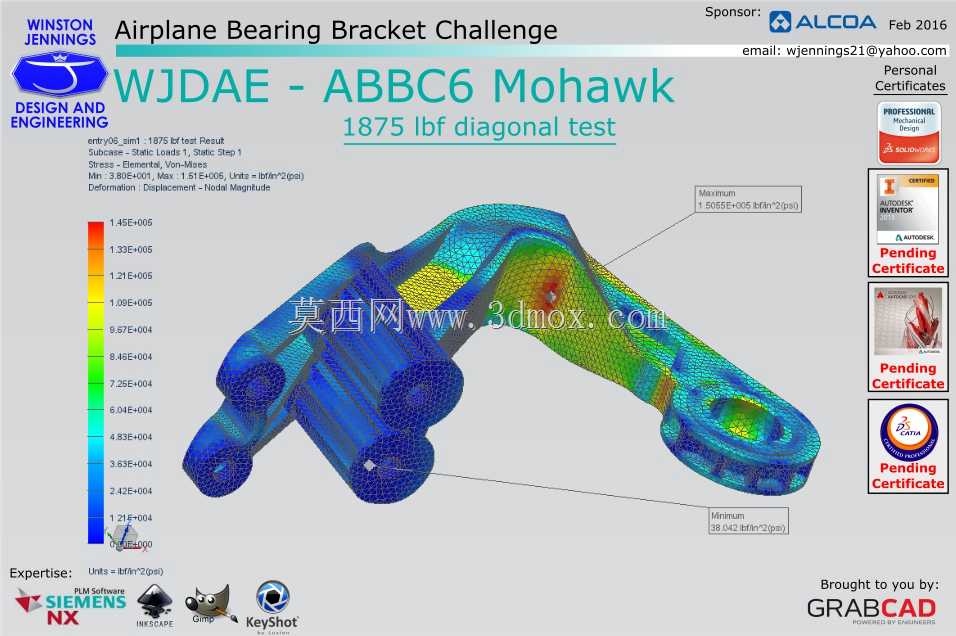

　　峰值应力集中在安装孔的接触区域，属于典型的接触应力集中表现，主结构的应力水平均处于材料许用应力范围内，虽然局部峰值略高于常规设计的目标包络值，但考虑到航空构件极限载荷下的安全系数冗余，该应力水平仍在安全边界内，且材料利用率相比传统实心支架提升近四成。在安装边界设计上，支架的三个同轴安装孔位严格匹配对应轴承的外径公差，孔位之间的中心距公差控制在航空构件通用安装精度范围内，支架与机身贴合的安装面做了平面度要求，避免安装时出现附加装配应力，侧面的连接耳片孔位用于安装保险销与周边限位结构，防止轴承工作过程中出现轴向窜动。外形轮廓完全适配安装区域的周边结构间隙，不会与周边的管路、线缆、操纵拉杆出现运动干涉，

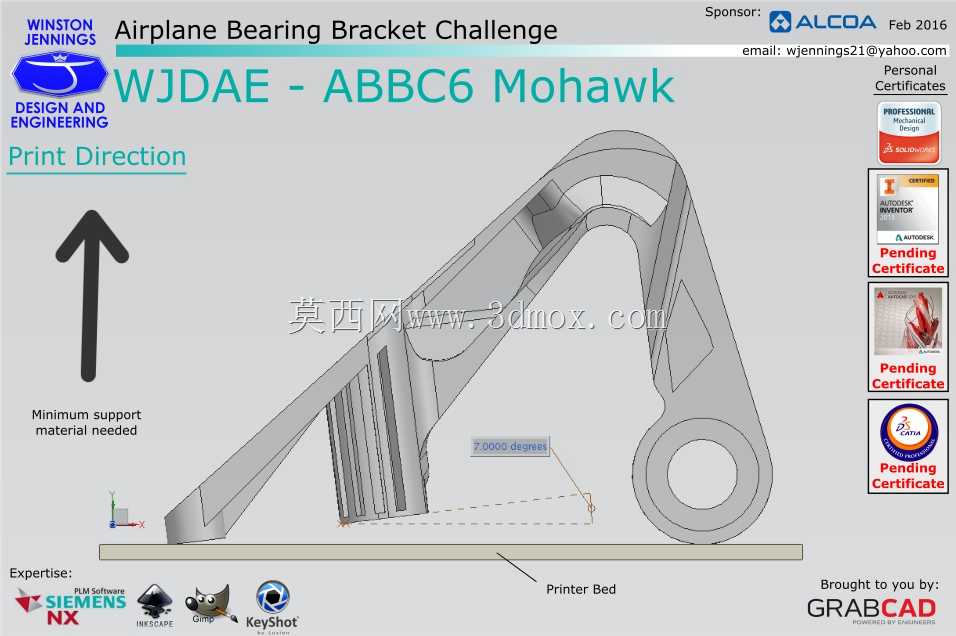

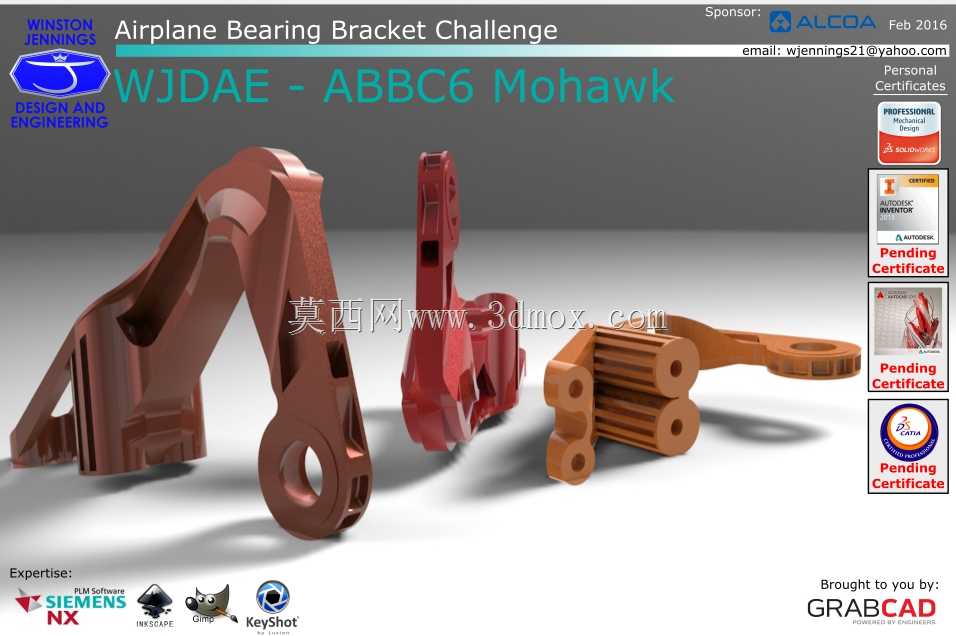

　　在极限偏转工况下仍能保留足够的安全间隙。设计过程中同步考虑了金属3D打印的工艺约束，所有镂空区域的最小壁厚满足打印成型要求，无需额外添加大量支撑结构即可完成成型，后续仅需对安装孔位、贴合面做少量机加工即可满足装配精度要求，兼顾了力学性能与制造成本的平衡。
