男士香水瓶及外包装盒结构设计

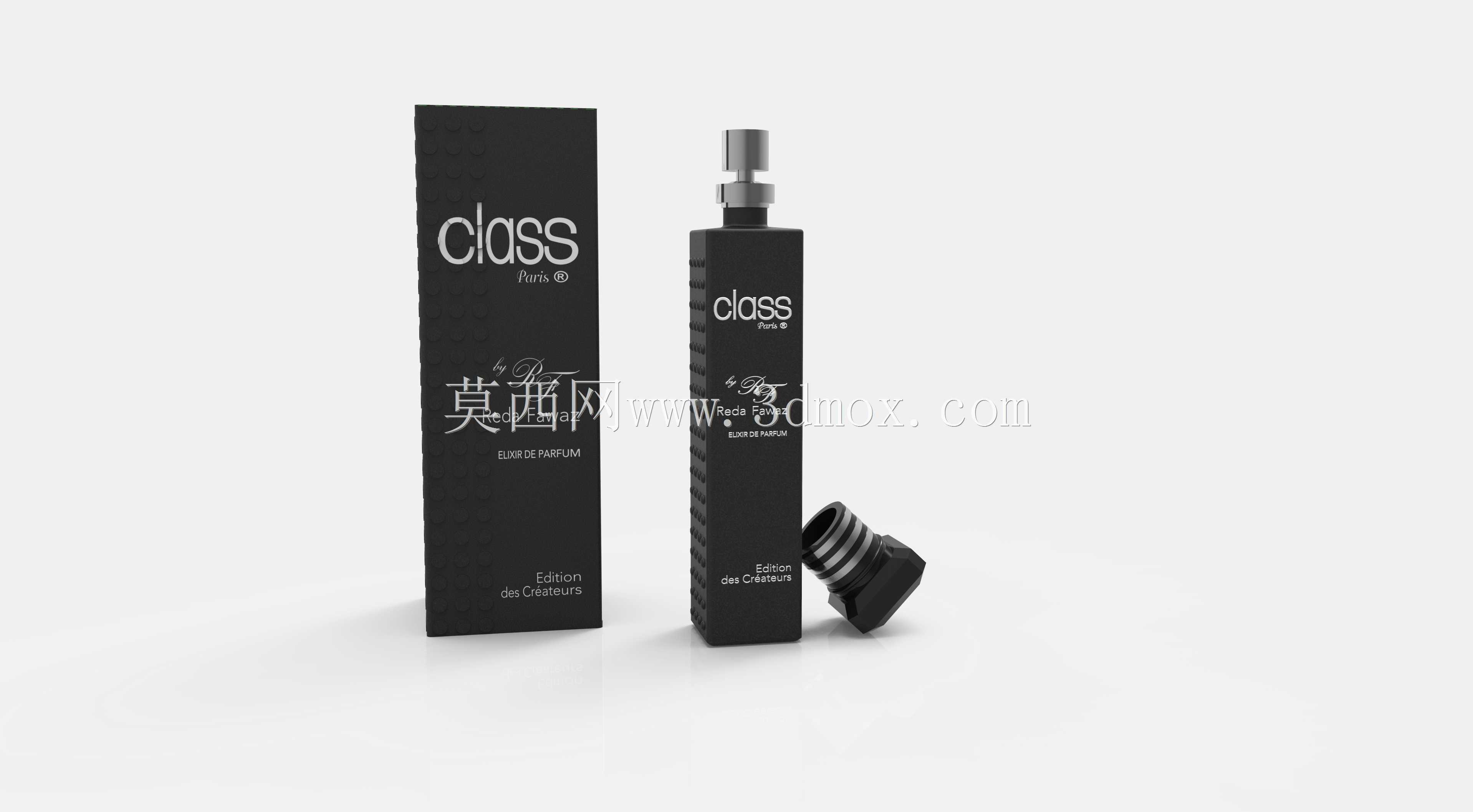

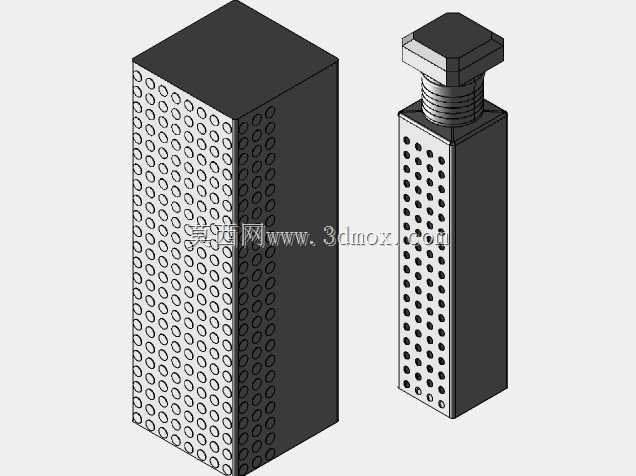

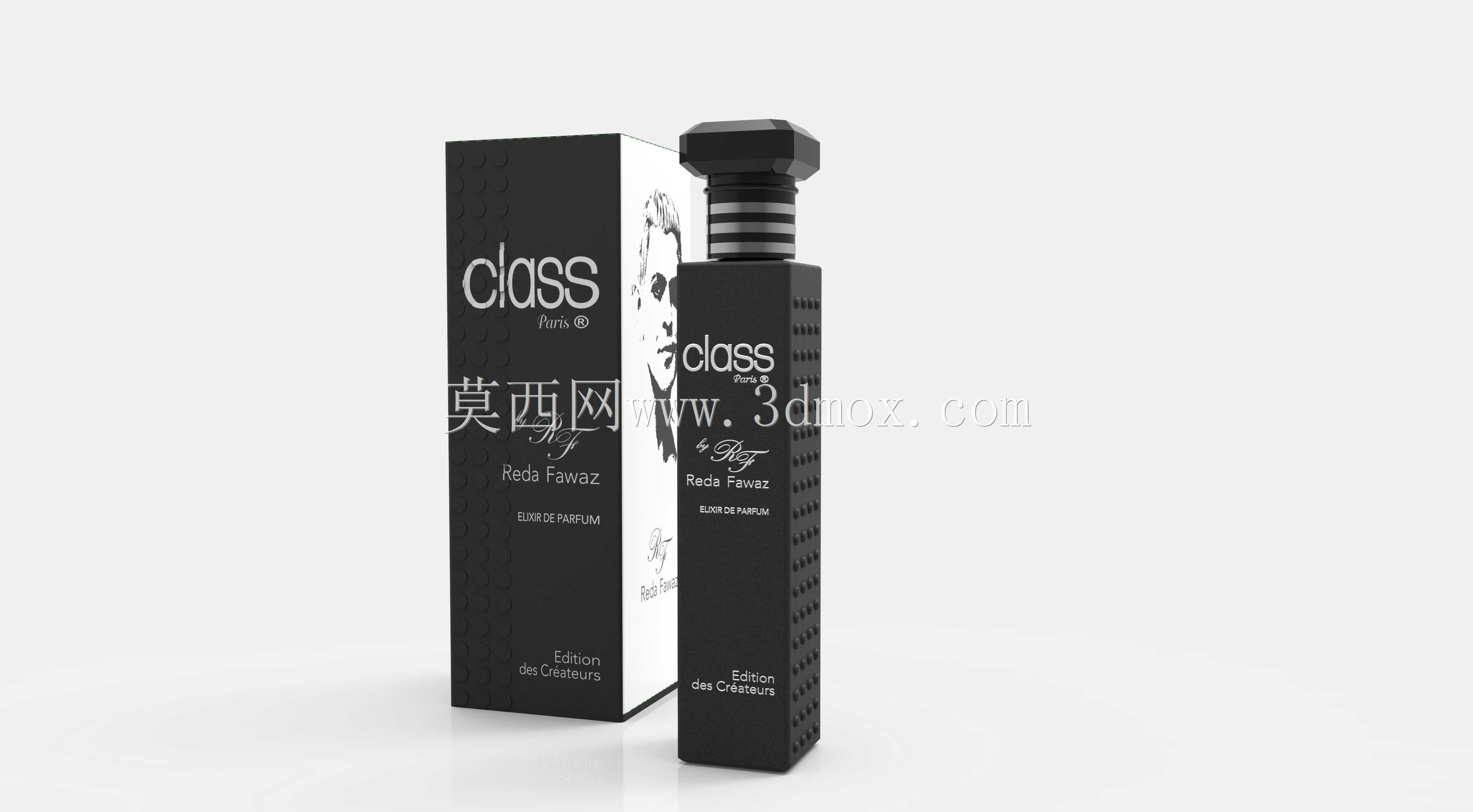

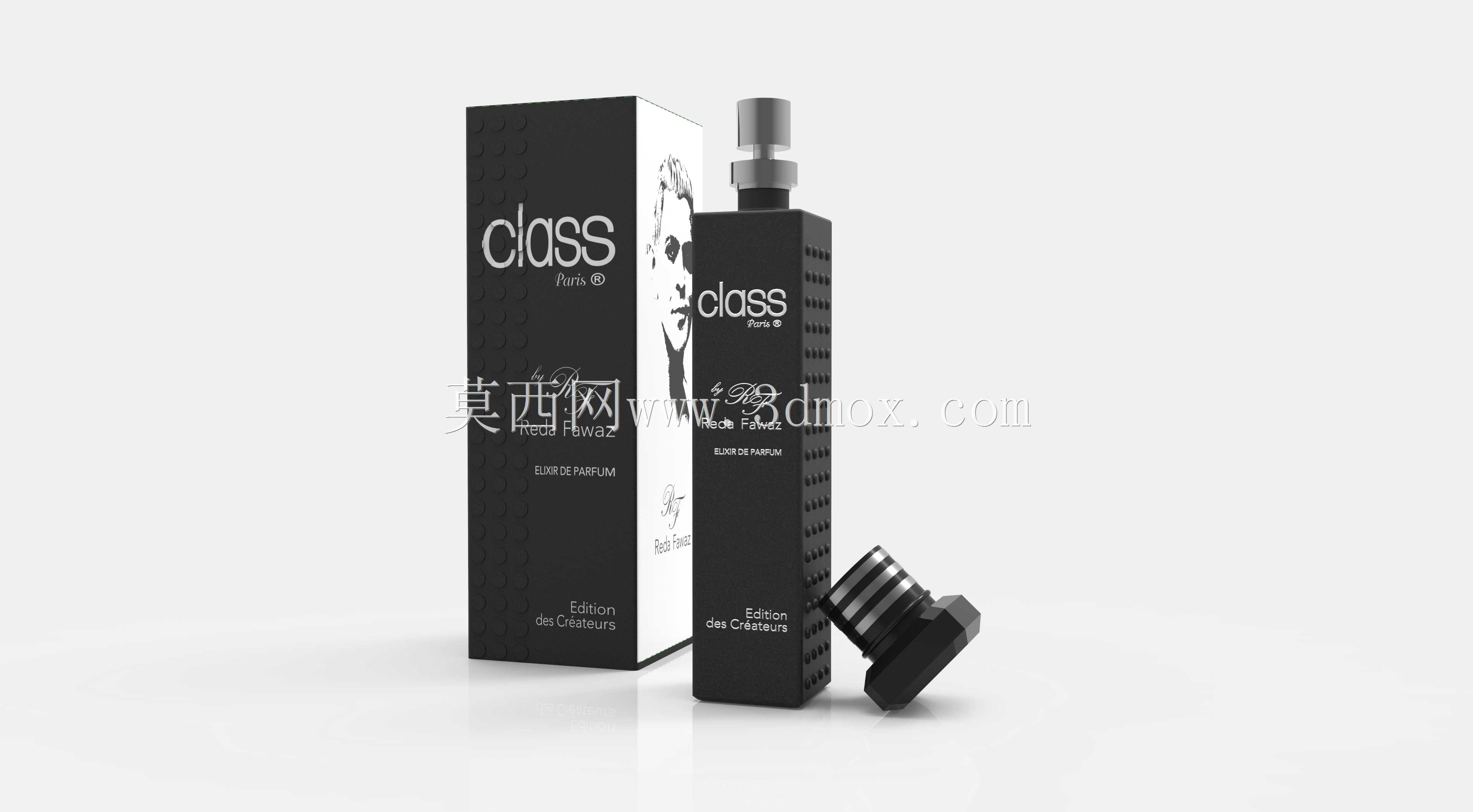

本次呈现的香水瓶与配套外包装盒结构，面向日化美妆品类的终端陈列、产品包装落地场景设计，可直接用于快消品包装开发环节的结构验证、外观打样参考。瓶身整体采用修长立方形截面设计，边角做小圆弧过渡处理，避免锐边带来的握持划伤风险，同时适配自动化灌装生产线的夹瓶定位需求，瓶身侧面排布的点阵式凹陷结构，一方面增加握持时的摩擦力，降低湿手取用滑落的概率，另一方面形成差异化的外观识别特征，无需额外贴附大面积装饰标即可具备品牌辨识度。瓶盖采用多段阶梯式柱体结构，下部设置环形防滑筋位，与瓶口的配合段预留0.1mm的过盈配合量，保证日常携带时瓶盖不会意外松脱导致内容物渗漏，同时控制插拔力度在15-20N区间，兼顾密封可靠性与开启便捷性。配套外包装盒采用天地盖结构形式，内尺寸与瓶身外轮廓预留2mm的缓冲间隙，可适配EVA内托或者卡纸内衬的安装空间，避免运输过程中瓶身与盒体硬接触产生刮花、磕碰损伤；盒体侧面预留的品牌标识区域做平面化处理，无需额外做凸起结构，适配胶印、烫金等常规包装印刷工艺，降低批量生产的工艺复杂度。从安装边界来看，瓶身总高度控制在160mm，截面宽度38mm，可适配主流的美妆专柜陈列架层板间距，也能满足常规快递纸盒的装箱排布要求，单瓶连同外盒的占用空间可在标准快递箱内实现12瓶每箱的规整排布，提升物流装载效率。设计过程中优先考虑了注塑成型的工艺可行性，瓶身主体壁厚控制在1.8mm，厚薄差不超过0.3mm，避免注塑过程中出现缩痕、翘曲等成型缺陷，瓶盖的环形筋位均做1度的拔模斜度处理，适配模具开模动作，减少后期生产的修模工作量。
