10g规格瓶胚嵌件注塑成型模具结构

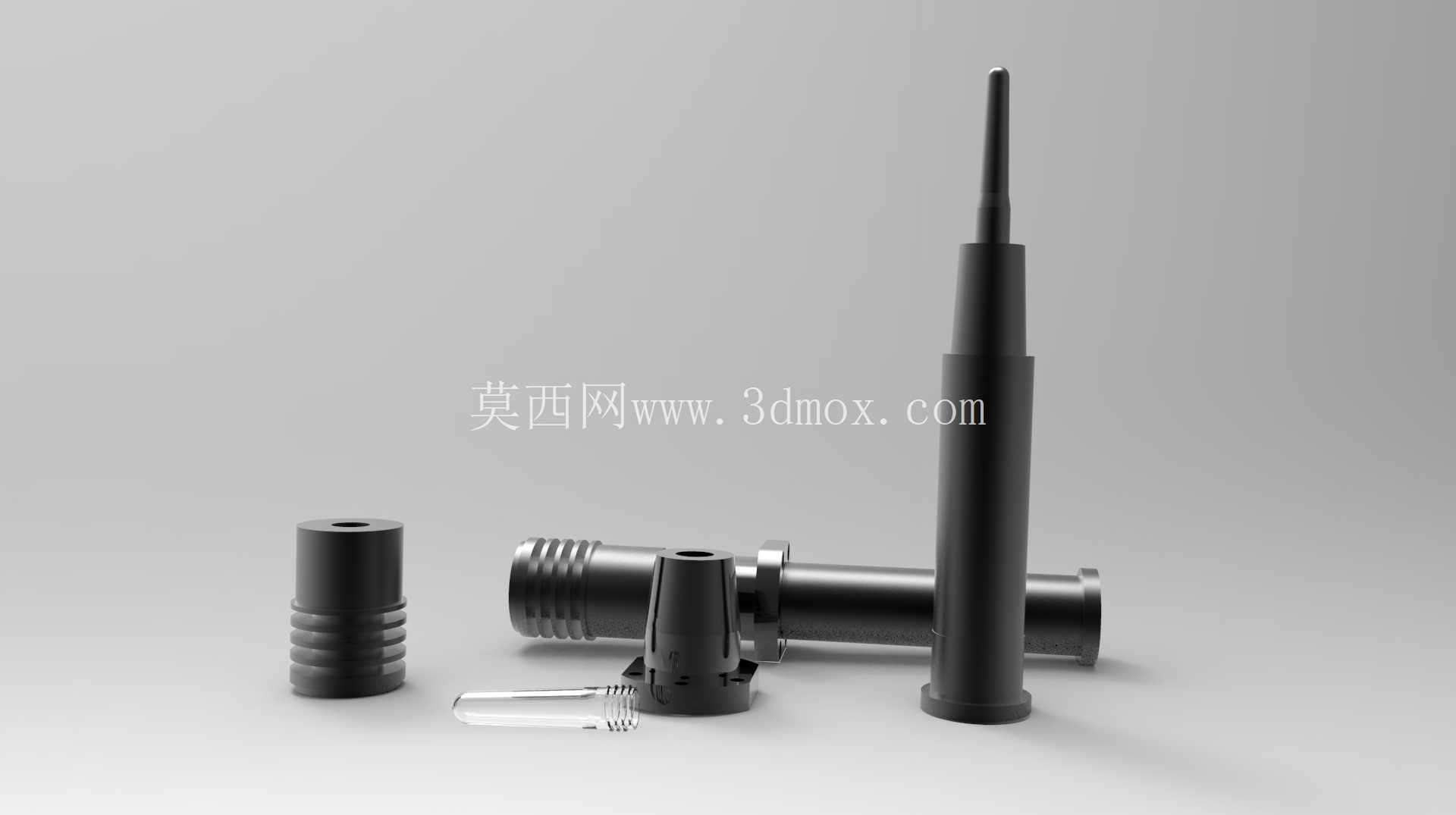

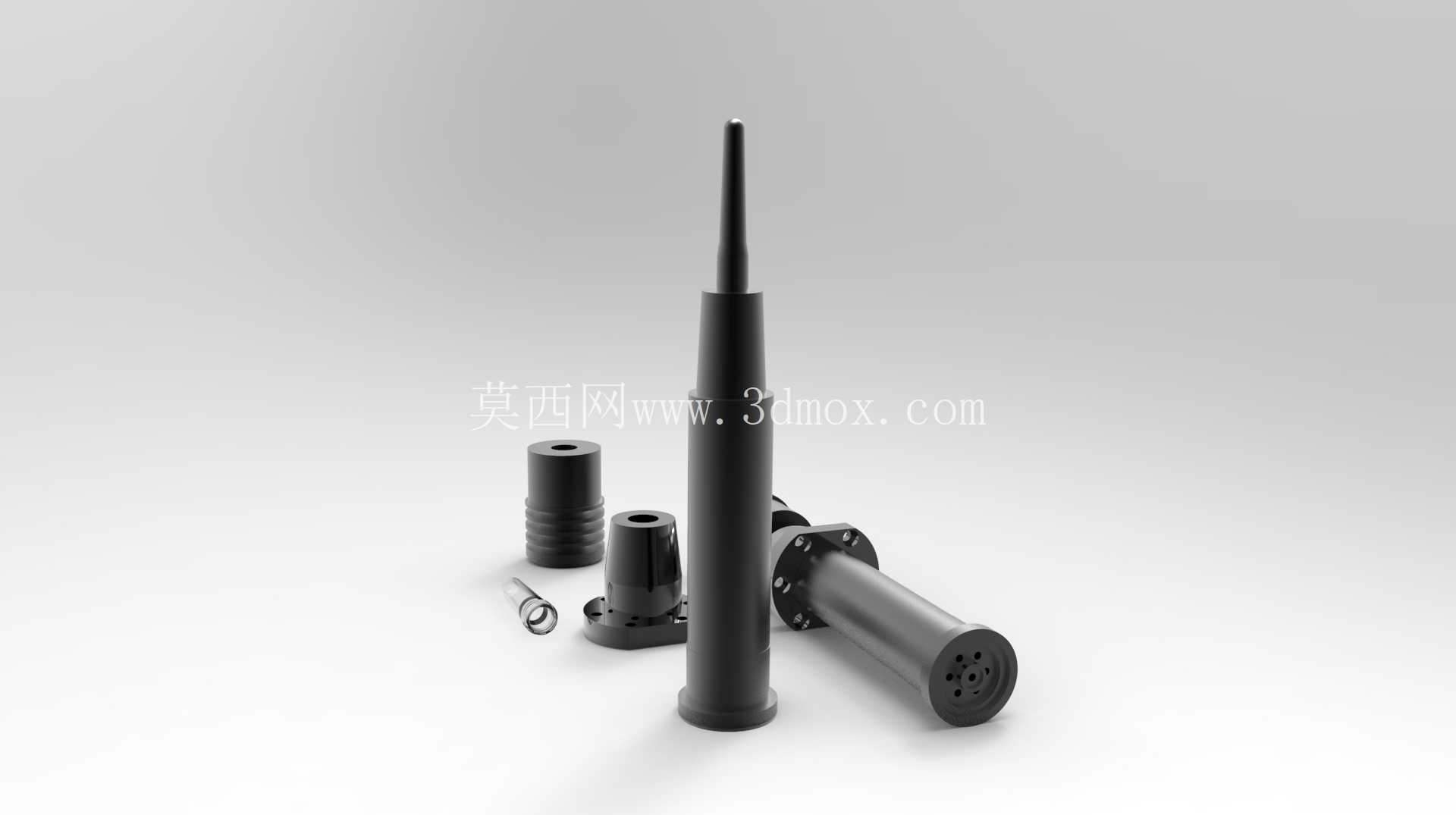

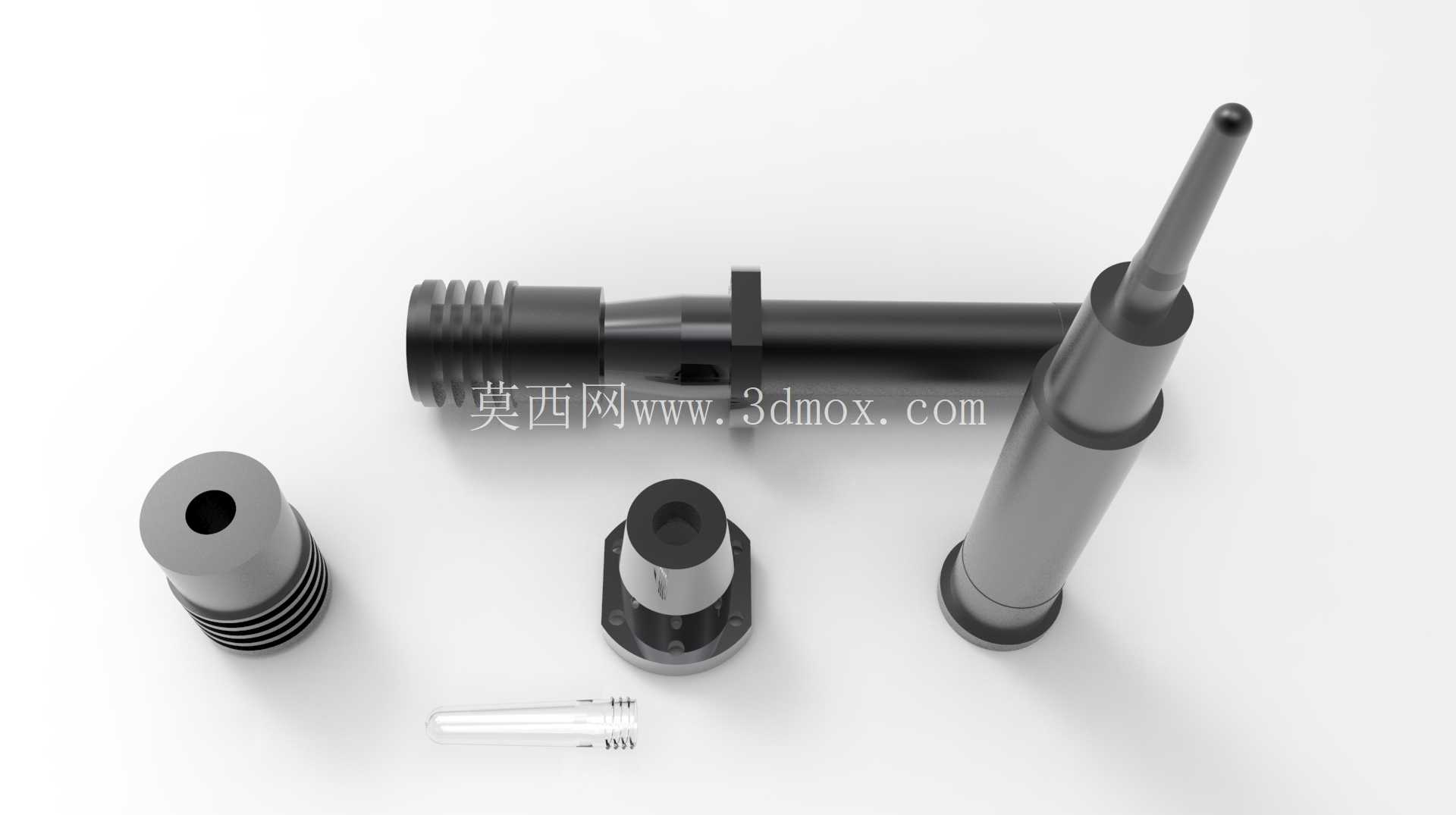

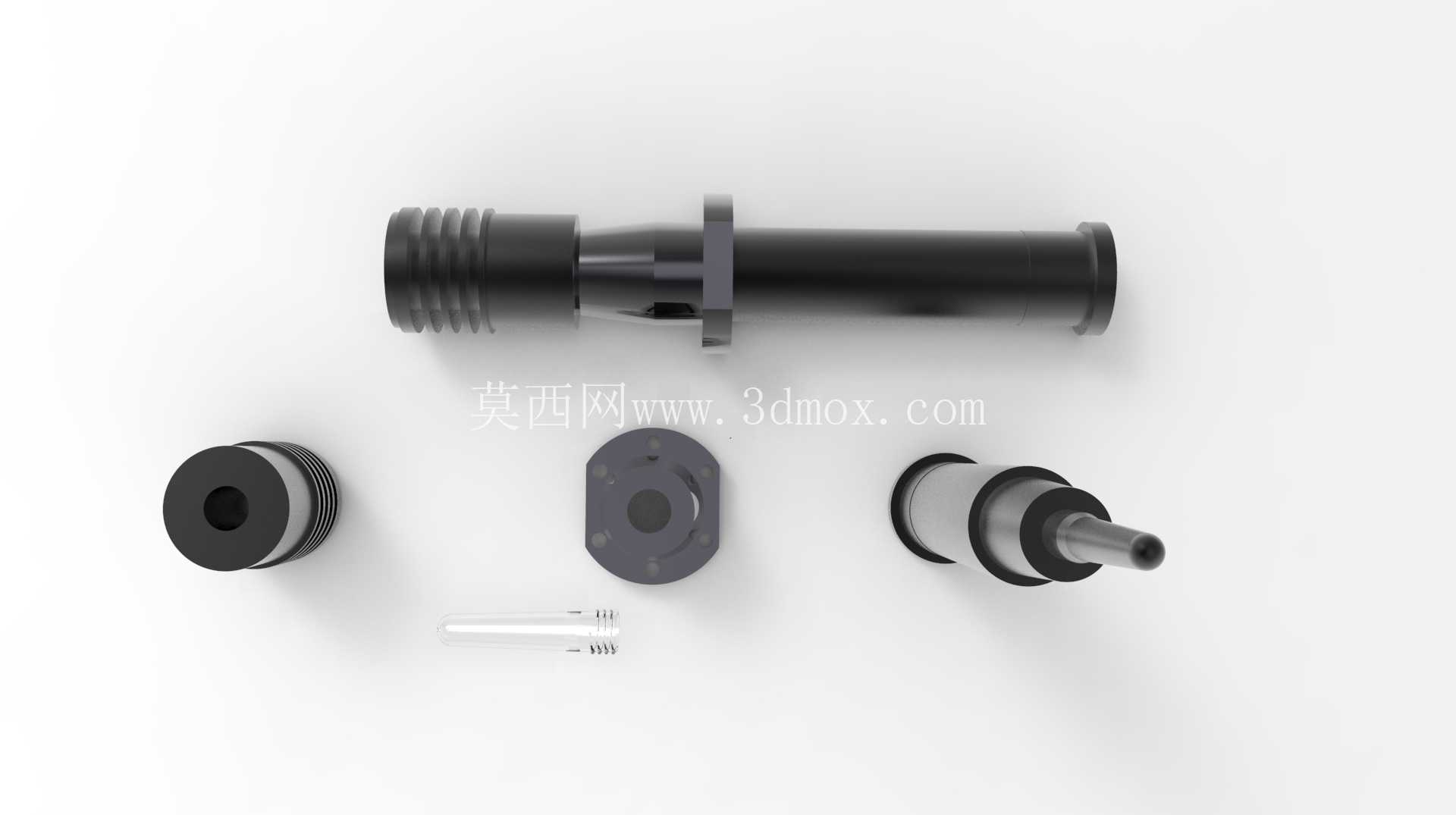

　　这套模具针对10g规格小容量PET瓶胚的嵌件注塑工序开发，核心服务于小规格包装瓶的前置成型环节，在饮料、医药试剂、小型日化包装的生产链路中，承担瓶胚本体与嵌件一体注塑的核心功能，产出的带嵌件瓶胚可直接送入后续吹瓶工序完成最终瓶型加工，省去后续嵌件压装的二次工序，能有效降低小规格包装瓶的生产不良率。从实际生产场景来看，这类带嵌件的瓶胚多用于需要密封嵌件、导流嵌件的小容量包装，比如10ml左右的滴眼液瓶、精华液瓶、小型试剂瓶，嵌件多为密封内衬或者导流嘴结构，传统工艺是先注塑瓶胚再人工压装嵌件，压装过程中容易出现嵌件偏斜、密封不严的问题，一体注塑成型的结构能让嵌件与瓶胚本体的结合强度提升40%以上，密封性能的一致性也更有保障。整套模具的结构设计围绕小规格零件的成型精度展开，模腔采用镶拼式结构，方便后续磨损后单独更换模仁镶件，降低维护成本；嵌件定位结构采用弹性顶针定位，合模前可将金属或硬质塑料嵌件精准固定在模腔指定位置，合模过程中定位结构自动回缩，避免注塑过程中出现嵌件偏移、飞边包裹嵌件的问题。浇注系统采用热流道点浇口设计，浇口位置设置在瓶胚尾部的中心位置，注塑完成后浇口残留高度控制在0.1mm以内，不需要后续人工修剪浇口，能直接匹配吹瓶工序的上料要求，不会因为浇口残留导致吹瓶时胚管定位偏斜。

　　冷却水路围绕模腔与型芯做随形排布，型芯部分采用螺旋式隔水片结构，保证冷却水流能覆盖型芯的整个成型面，避免瓶胚出现冷却不均导致的收缩变形，尤其是瓶胚与嵌件结合的位置，冷却速率的一致性直接决定了结合面的粘接强度，水路设计时特意在嵌件成型区域增加了一组辅助冷却回路，将该区域的模温温差控制在±2℃以内，减少结合面的内应力。模具的顶出结构采用推板加气顶的组合顶出方式，因为10g规格的瓶胚壁厚较薄，整体壁厚在1.8mm左右，单纯顶针顶出容易在瓶胚表面留下顶白痕迹，推板接触瓶胚的台阶面，受力均匀，气顶在开模瞬间通入压缩空气，在瓶胚与型芯之间形成气膜，减少顶出过程中的摩擦阻力，避免瓶胚被顶变形。

　　从安装边界来看，这套模具适配120吨锁模力的卧式注塑机，模架采用标准龙记模架，长宽尺寸为350mm*350mm，模具闭合厚度为280mm，最大开模行程需要满足260mm以上，才能保证瓶胚顺利脱模取出，定位圈直径为100mm，浇口套球面半径为SR19mm，能匹配常规注塑机的炮嘴尺寸，不需要额外定制连接配件。模具的导向结构采用四个精密导柱导套，导柱设置在定模侧，导套设置在动模侧，合模时导柱先进入导套15mm后模腔才开始贴合，避免合模过程中碰伤模仁成型面，导柱上设置有集油槽，能存储润滑脂，减少长期开合模的导向磨损。

　　排气结构开设在模腔的分型面位置，排气槽深度控制在0.02mm，既能保证注塑时模腔内的空气顺利排出，避免瓶胚出现困气烧焦、缺胶的问题，又不会出现飞边溢出的情况，在嵌件定位的位置也开设了微型排气槽，避免嵌件底部困气导致结合面出现气泡。整套结构在设计时充分考虑了小批量多批次的生产需求，模仁部分采用S136H钢材淬火处理，硬度达到HRC48-52，表面抛光至镜面级别，既能保证瓶胚的表面光洁度，又能提升模具的使用寿命，正常生产维护下模仁的使用寿命可以达到30万模次以上，适合中小规模包装制品厂的日常生产使用。
