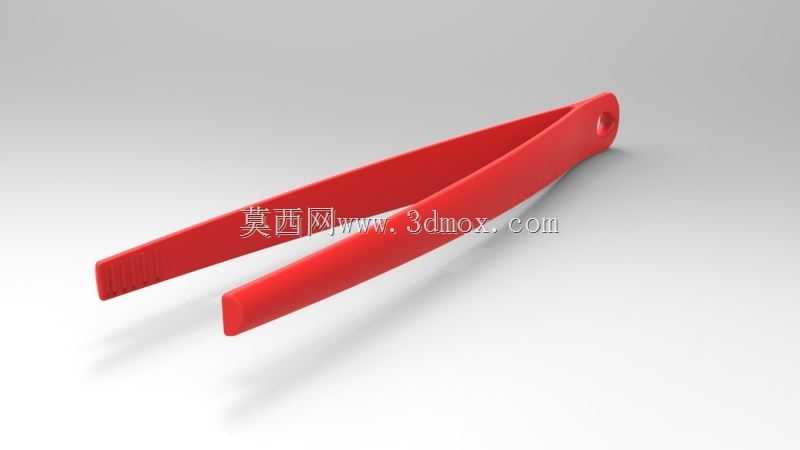

一体式红色塑料夹持镊子结构设计

这款一体式塑料夹持件的设计，最初是面向电子组装流水线、实验室耗材取用、轻量物料分拣场景开发的，区别于金属镊子的尖锐边缘与导电特性，PP材质的本体可以在对静电防护有基础要求、需要避免刮花工件表面的工位直接使用，不会对PCB板焊点、光学镜片表面、软质塑料工件造成磕碰划伤。从结构设计逻辑来看，整体采用单一体成型的V型弹性臂结构，没有额外的铰接销轴、弹簧配件，完全依靠塑料本身的弯曲弹性实现夹持力输出，两个夹臂的壁厚从尾部铰接位置到夹持端做了渐变过渡，尾部连接位置厚度更大，保证反复开合过程中应力集中区域不会出现疲劳断裂，靠近夹持端的臂身厚度逐步减薄，让操作人员捏合时的手感更轻柔，不需要施加过大的按压力就能实现开口开合，长时间重复操作也能降低手部疲劳感。夹持端的内侧做了细密的横向防滑齿纹，齿纹深度控制在0.3mm左右，既不会因为齿纹过深在被夹物件表面留下压痕，又能提供足够的静摩擦力，夹取表面光滑的塑料膜片、小型电子元件、薄型纸张时不会出现滑脱。尾部设计了圆形挂孔，既可以穿挂绳方便随身携带，也能挂在工位旁的挂板上收纳，避免工具乱丢造成的遗失。整体外形做了全圆角过渡处理，所有边缘位置都做了R0.5以上的倒角，没有尖锐的飞边棱角，日常拿取使用时不会划伤手部。夹臂的自然张开角度控制在15度左右，最大可开合至30度，对应的最大夹持开口尺寸可以达到20mm，能够覆盖绝大多数小型物件的夹取需求，整体长度控制在120mm左右，握持位置的臂身宽度为12mm，刚好贴合成年人手指的捏合接触面，不会因为臂身过窄造成局部压强过大带来的不适感。设计过程中针对弹性臂的弯曲疲劳寿命做了结构校核，确保正常使用状态下反复开合万次以上，夹持力衰减不超过15%，满足日常高频使用的耐久性要求。材质选用食品级改性PP材料，除了工业工位使用外，也可以用于食品分装、手工制作等民用场景，不会出现有害物质析出的问题，整体重量不到10g，长时间手持操作几乎没有负重感。
