Y型帕克制冷截止阀门三维设计作品

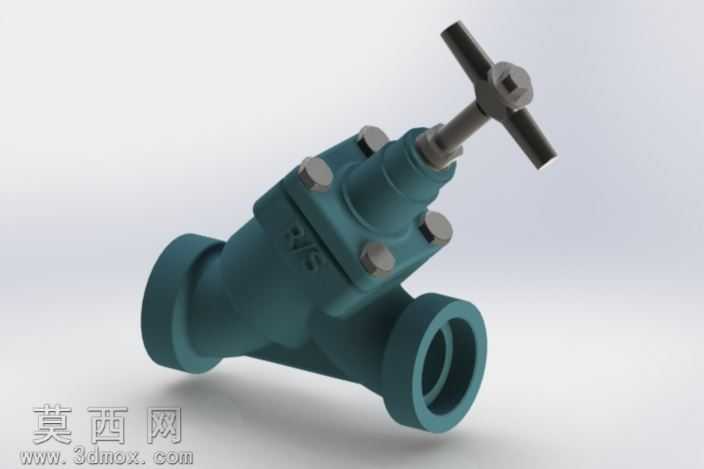

本作品为帕克制冷系列Y型截止阀的三维建模成果，建模过程严格遵循工业阀门的实际生产尺寸规范，完整还原了该类阀门的全部结构细节。建模阶段首先梳理阀门的整体结构逻辑，将整体拆分为阀体、阀盖、阀杆、手轮、紧固螺栓、密封组件六大核心模块，逐一进行参数化建模：阀体采用Y型斜角流道设计，建模时精准控制流道的倾斜角度与通径尺寸，两端的连接端口分别还原承插焊接与阴螺纹两种连接形式的结构特征，阀体表面的标识字符采用浮雕特征实现，完全匹配实物的标识细节；阀盖部分通过凸台与螺栓孔的精准定位，保证与阀体装配时的同轴度要求，紧固螺栓采用标准外六角结构，建模时还原螺纹的完整牙型特征，确保装配干涉检查时的准确性；阀杆部分做了阶梯轴结构设计，与手轮连接的部位做了扁位特征，还原手轮带动阀杆旋转的传动结构，手轮采用十字型T型手柄结构，边缘做了符合人体工学的圆角处理，模拟实际操作时的握持手感。材质与渲染阶段，为阀体、阀盖等承压铸件部分赋予深绿色铸钢材质，调整材质的粗糙度与金属度参数，还原铸钢件表面的哑光磨砂质感；手轮、阀杆、螺栓等运动与紧固部件赋予银灰色金属材质，适当提高材质反光度，区分机加工零件与铸件的表面质感差异；渲染时采用柔和的侧方主光源搭配顶部补光，清晰展现阀门各部件的结构层次与装配关系，避免阴影遮挡关键结构细节。设计过程中充分考虑制冷工况的使用需求，Y型流道的设计能够有效降低介质流动阻力，减少制冷系统的压力损失，手轮的操作力矩经过结构校核，保证阀门启闭操作的顺畅性，所有密封面的位置都做了精准的结构预留，能够满足制冷系统的密封要求。本次建模共覆盖该系列阀门32种不同配置的结构特征，可通过参数调整快速切换角阀、直阀等不同结构形式，适配不同管路的安装需求，模型完成后经过完整的装配干涉检查，所有部件的装配间隙都符合实际工业装配的公差要求，可直接用于制冷管路的布局设计、阀门产品的展示演示以及相关结构的教学参考使用。
