厨房水槽沉孔加工专用冲孔工具结构

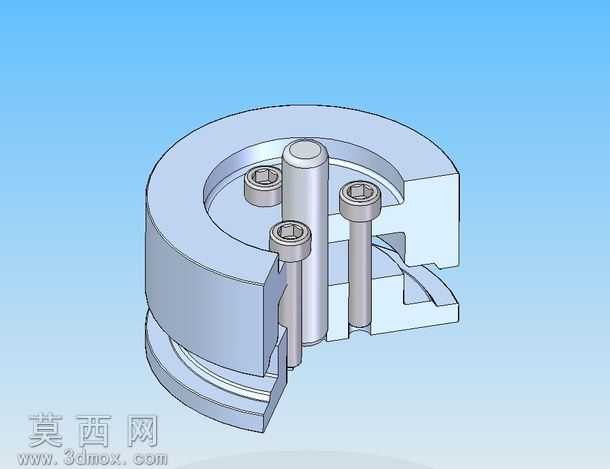

本模型为厨房水槽沉孔加工专用冲孔工具，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械加工工装的设计公差规范，对各配合部件的尺寸进行了精准约束，确保装配后无干涉问题。模型整体采用半剖视的渲染呈现方式，清晰展示内部装配关系，主体C型架结构采用合金结构钢材质设定，渲染时赋予哑光金属质感，表面做细微的磨砂纹理处理，还原真实工装的金属表面状态；配套的内六角紧固螺栓、中心定位导柱分别赋予不同的金属材质表现，螺栓部分做镀锌亮面金属质感，导柱部分做淬火处理后的高硬度亮铬质感，通过材质差异清晰区分不同功能部件。结构设计上，C型开口架作为主体承载结构，一侧设置定位基准面，可贴合水槽待加工表面实现快速定位，中心导柱贯穿架体中心，用于对准预加工孔位保证沉孔同轴度，三颗内六角螺栓均匀分布在导柱周边，用于锁紧冲压冲头组件，冲头端部设置与沉孔尺寸匹配的成型刃口，可在压力作用下一次完成水槽板材的沉孔冲压成型，避免后续二次修孔的工序。设计思路围绕厨房不锈钢水槽的现场加工需求展开，针对水槽安装过程中龙头、配件安装所需的沉孔加工场景，优化了工装的夹持定位方式，无需复杂装夹即可快速固定在水槽板材上，整体结构紧凑重量适中，适合现场安装作业时的便携使用，建模过程中对各活动部件的运动行程做了限位约束，可在三维环境中模拟冲压作业的完整动作过程，验证各部件运动过程中无卡滞、无碰撞，刃口冲压行程满足不同厚度不锈钢板材的沉孔加工深度要求，同时对受力集中的C型架转角位置做了圆角加强处理，避免冲压作业时应力集中导致架体变形开裂，整体结构兼顾了加工精度、操作便捷性与工装使用寿命，可直接作为生产加工的参考设计方案，也可用于五金加工工装的教学演示案例。
