堵嘴下巴夹持工装夹具结构设计

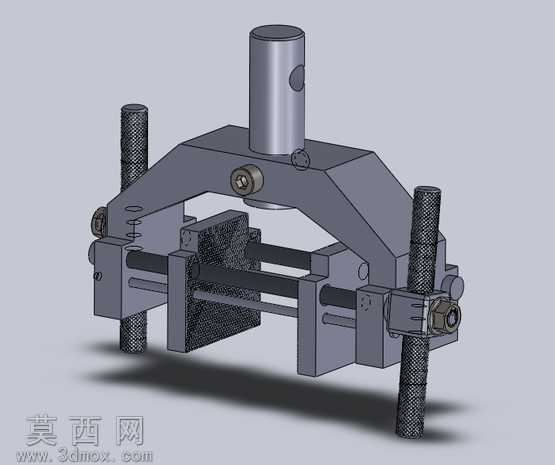

本作品为夹持类工装结构，采用三维建模软件完成全参数化设计，整体结构经过装配干涉校验，各运动部件无碰撞、无卡滞，可完整模拟实际夹持作业的动作逻辑。建模过程中对每一个零件都进行了独立的特征构建，从基础的草图绘制开始，通过拉伸、旋转、切除、阵列等基础特征完成零件主体造型，再对螺纹、倒角、圆角、防滑纹理等细节特征进行精细化处理，确保零件的加工工艺合理性，所有尺寸均符合机械设计通用公差标准，可直接对接生产加工环节。渲染阶段采用金属材质为主的材质体系，主体结构件赋予哑光铸铁材质，表面带有细微的磨砂质感，还原铸铁零件的真实表面肌理；调节螺杆部分赋予镀铬金属材质，带有高反光的金属光泽，区分不同功能部件的材质差异；防滑握持部位赋予滚花纹理的橡胶材质，通过凹凸纹理贴图还原防滑结构的触感，搭配柔和的环境光源与定向补光，突出结构的立体感与装配层次，清晰展现各部件的连接关系。结构设计上采用对称式龙门架主体结构，顶部设置安装连接柱，可适配不同的作业设备安装接口；两侧设置带防滑滚花的竖向调节杆，可快速调整夹持开口的初始高度；中部设置横向传动螺杆，通过旋转螺杆带动两侧夹块同步对向移动，实现对工件的居中夹紧，夹块接触面设置防滑纹理垫，增大夹持摩擦力，避免工件夹持过程中出现滑移、脱落问题；夹块的安装位置可通过侧边的锁紧旋钮进行调整，适配不同外形尺寸的工件夹持需求，整体结构操作便捷，夹持力稳定可靠。设计思路围绕快速装夹、居中定位、多规格适配的核心需求展开，摒弃复杂的传动结构，采用纯机械螺杆传动方式，无需额外动力源即可完成夹持操作，维护成本低，使用寿命长，可广泛应用于五金加工、工件固定、装配作业等场景，兼顾实用性与结构可靠性，在保证夹持精度的同时，尽可能简化操作步骤，降低作业人员的使用门槛，整体结构紧凑，安装便捷，可根据实际使用需求搭配不同的安装底座，适配多样化的作业场景。
