输液管路流量调节软管夹卡箍结构

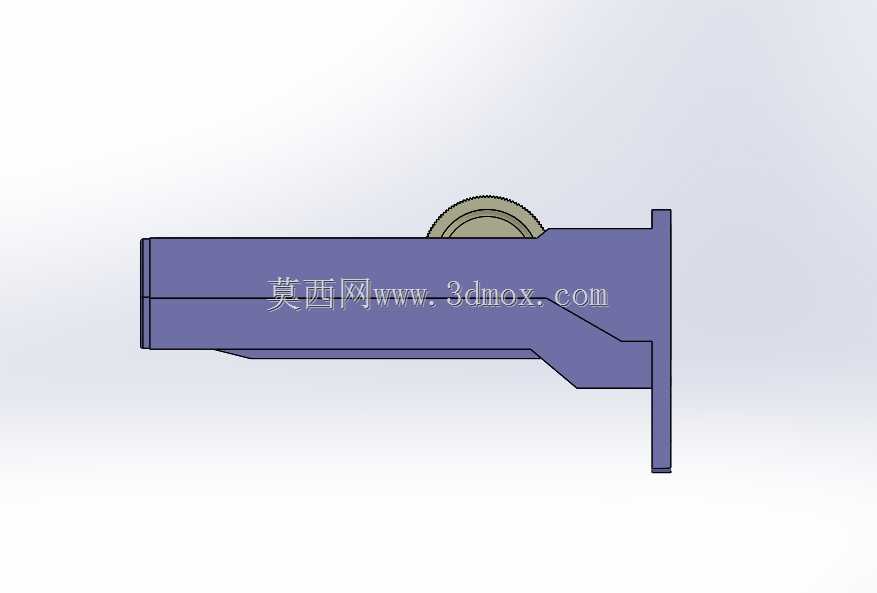

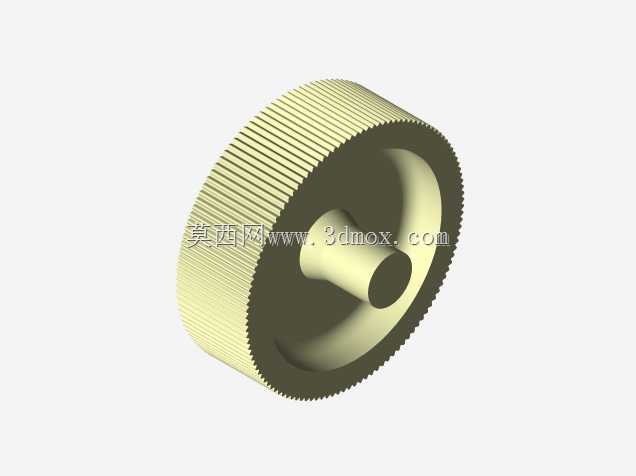

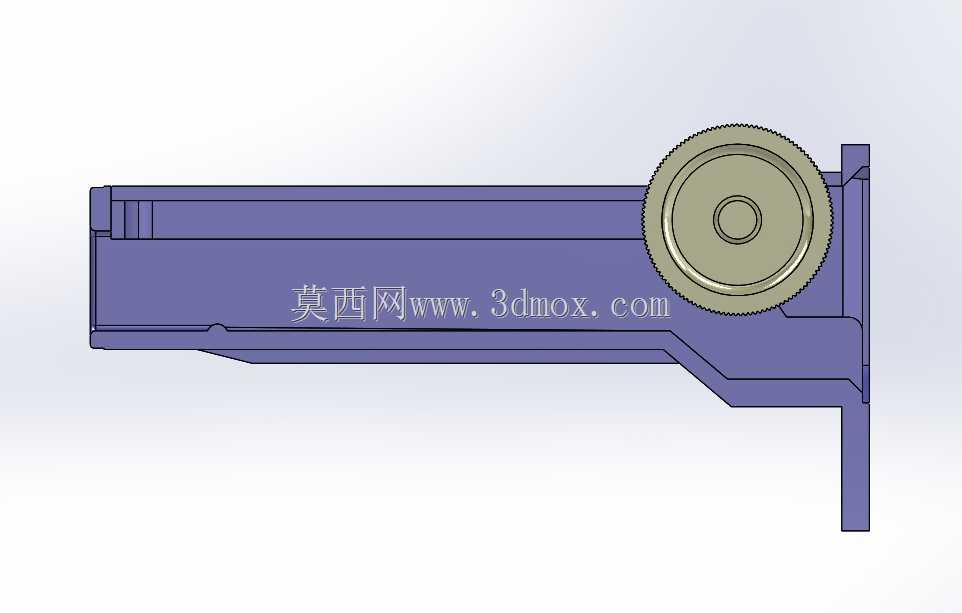

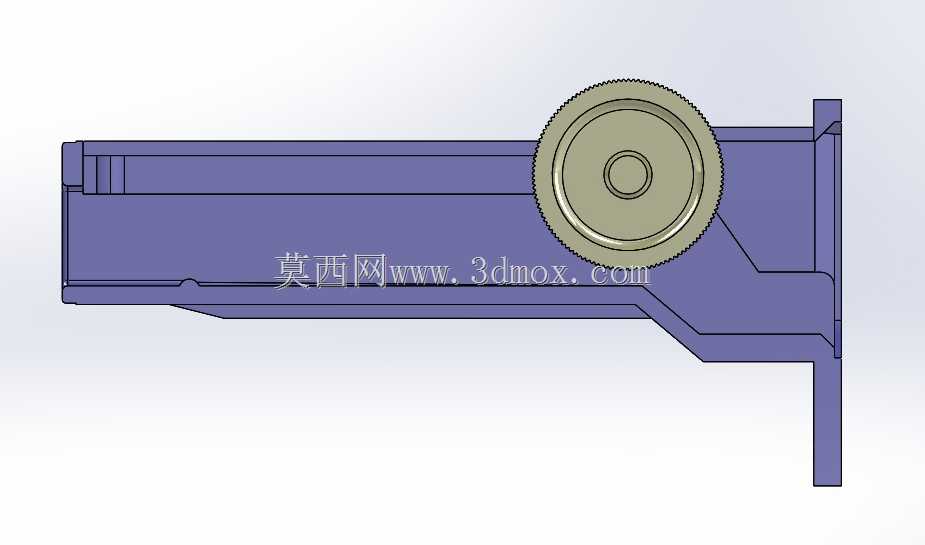

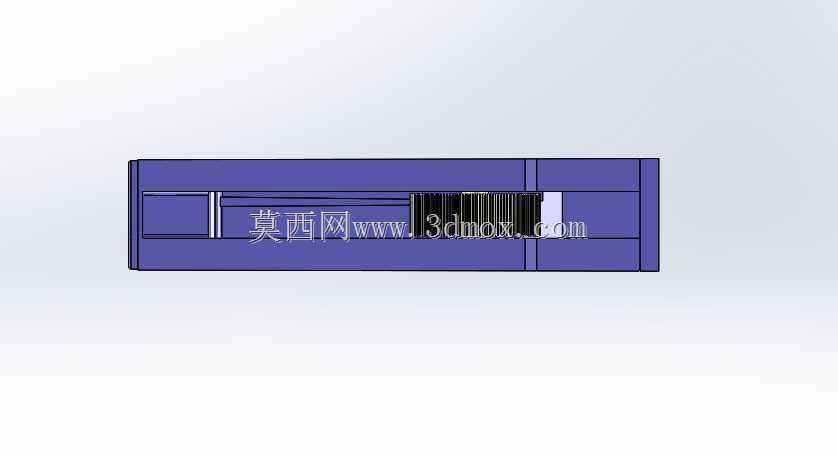

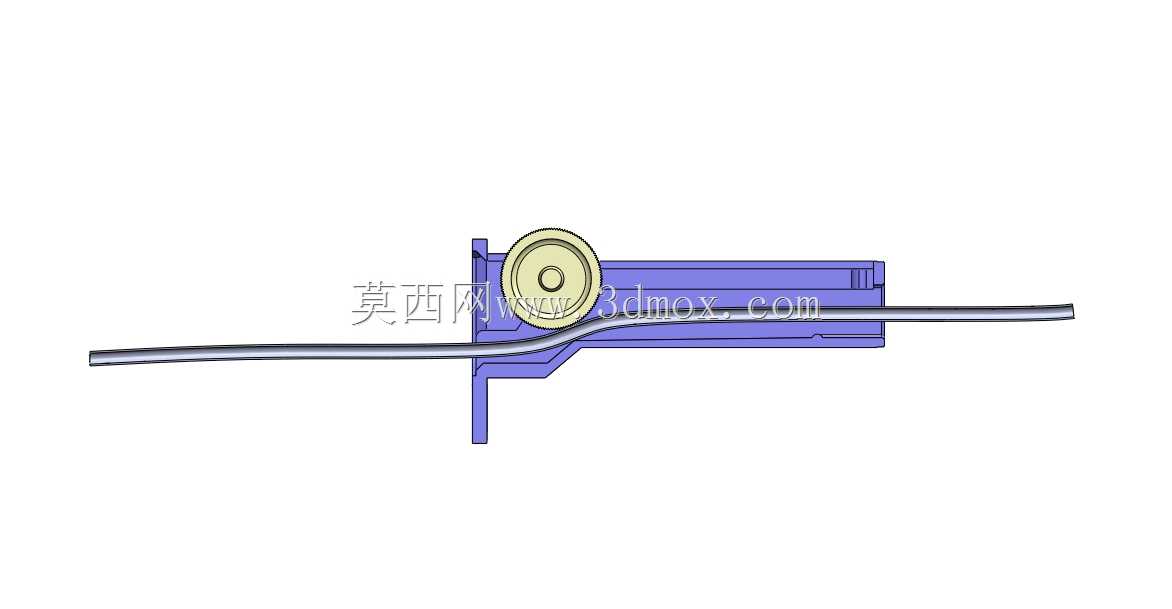

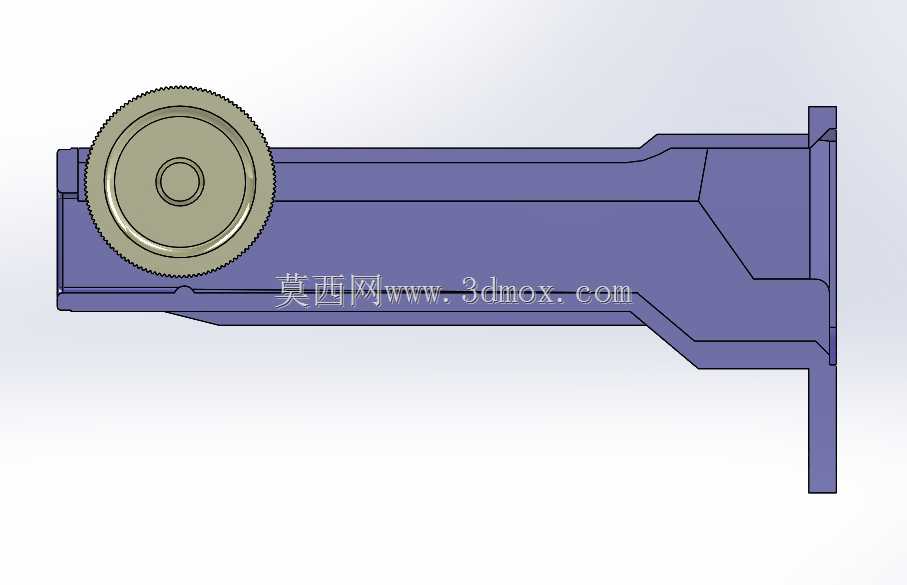

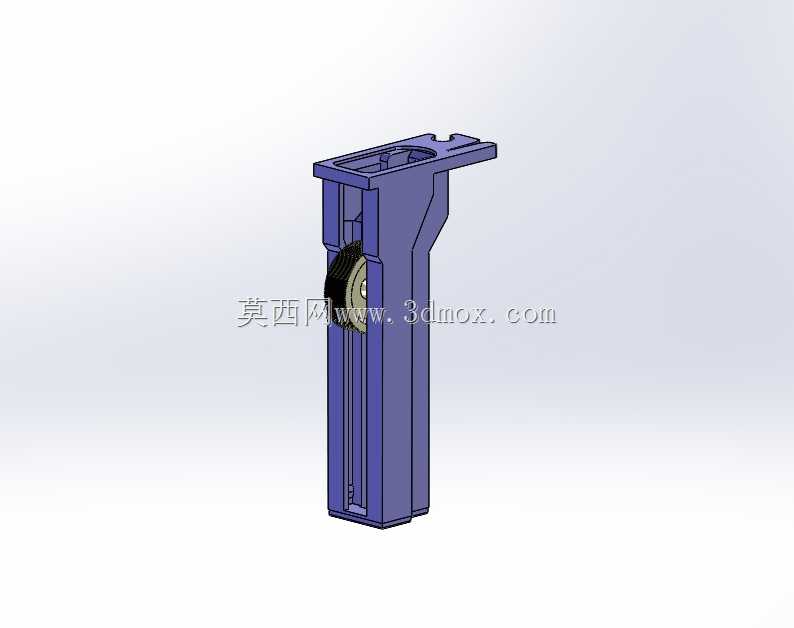

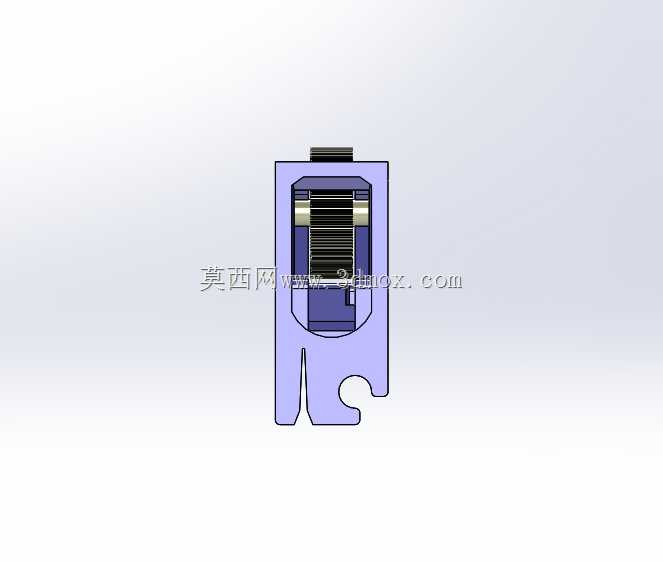

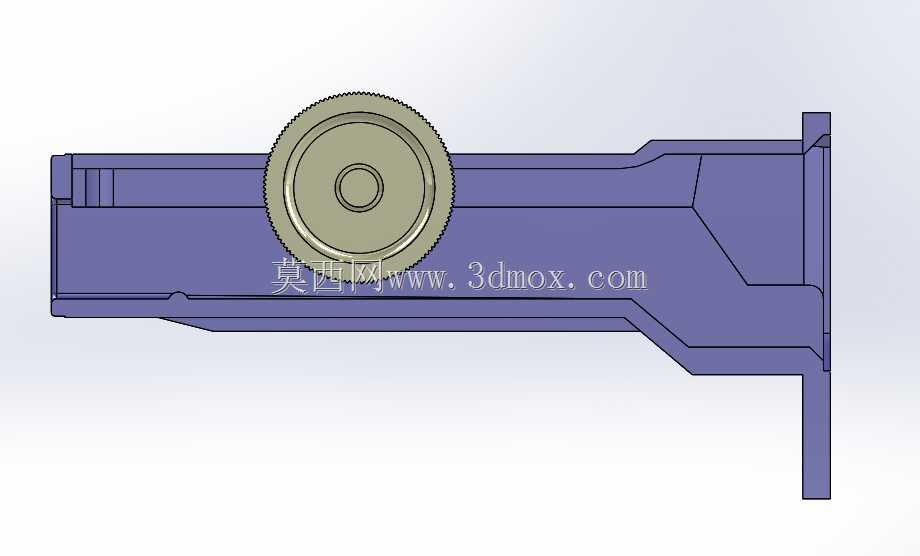

在临床静脉输液、微量给药这类需要精准管控管路通断与流量的场景中，这类软管夹卡箍是直接接触输液管路的核心执行小部件，日常输液时调整滴速、临时阻断管路通路都要依靠它完成动作，相比传统的滚轮夹片结构，这款卡箍的导向槽做了渐变式的内径收窄设计，转动顶部的调节滚轮时，滚轮会沿着壳体的斜向导向面逐步压合下方的医用软管，通过改变软管的通流截面大小来实现流量从全开到全闭的无级调节，不会出现普通夹片容易跳档、流量突变的问题。从结构设计逻辑来看，整个部件分为三个核心组成部分：紫色的注塑壳体是整个卡箍的承载基体，壳体一侧伸出的定位支脚是用来卡在输液器的管路固定座上，避免使用过程中卡箍顺着软管滑移，影响调节精度；顶部的米黄色调节滚轮采用带防滑棱的圆周面设计，医护人员戴乳胶手套操作时也能顺畅转动，不会出现打滑脱手的情况，滚轮中心的转轴与壳体两侧的轴孔采用小间隙配合，转动阻尼经过适配，既不会因为阻尼太小导致滚轮受管路回弹作用力自行移位，也不会因为阻尼过大造成调节费力。壳体内部的软管走形槽做了圆弧过渡处理，没有尖锐的棱角，压合软管时不会因为局部应力集中割破软管外壁，也能避免软管被长期压合后出现不可逆的扁瘪粘连，延长管路的安全使用周期。安装边界方面，这款卡箍适配的是常规临床使用的外径4mm、内径2.5mm的PVC医用输液软管，壳体整体长度控制在65mm以内，宽度不超过18mm，安装时只需要将软管顺着导向槽卡入壳体内腔，再将定位支脚卡入输液器管路的对应限位卡槽即可完成装配，不需要额外的紧固件，装配效率很高，适合一次性医用耗材的大批量自动化组装产线使用。在实际使用场景中，当需要临时停止输液时，只需要将滚轮转动到最靠近支脚的一端，此时壳体内腔的压合面会将软管完全压闭，截断液体通路；需要调整滴速时，反向转动滚轮，软管依靠自身的弹性逐步恢复通流截面，配合滴壶就能精准调整给药速度，整个调节过程中管路不会出现扭曲、死折的情况，能有效避免管路内产生气泡影响输液安全。结构建模时需要重点关注导向斜面的斜率参数，斜率过大会导致调节行程过短，流量控制精度不足，斜率过小则会导致整体结构尺寸偏大，不符合医用耗材小型化的设计要求，同时滚轮的压合面要做圆角处理，保证压合时软管受力均匀，不会出现局部压合不严导致漏液的问题。
