FestoAD85配套圆形齿轮箱壳体结构

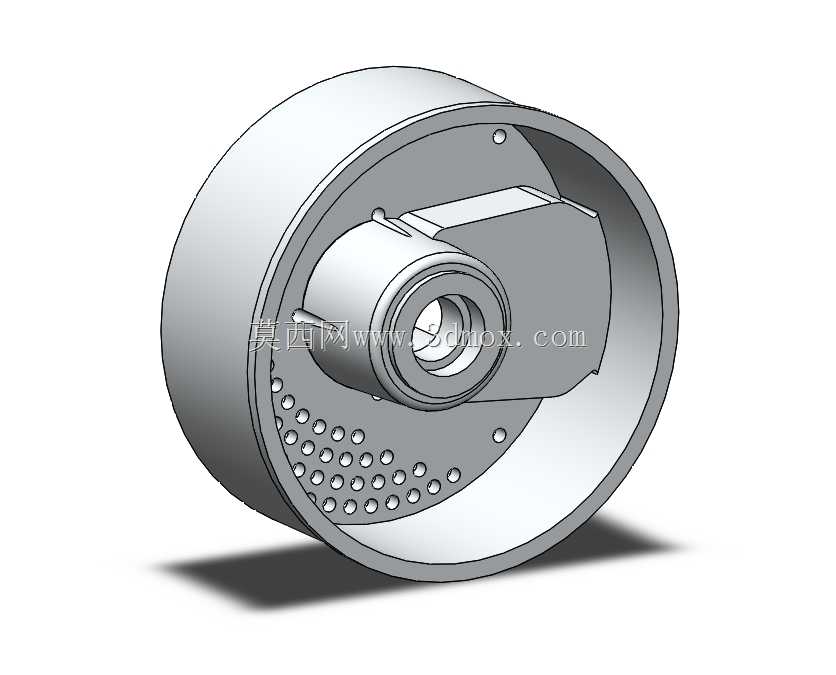

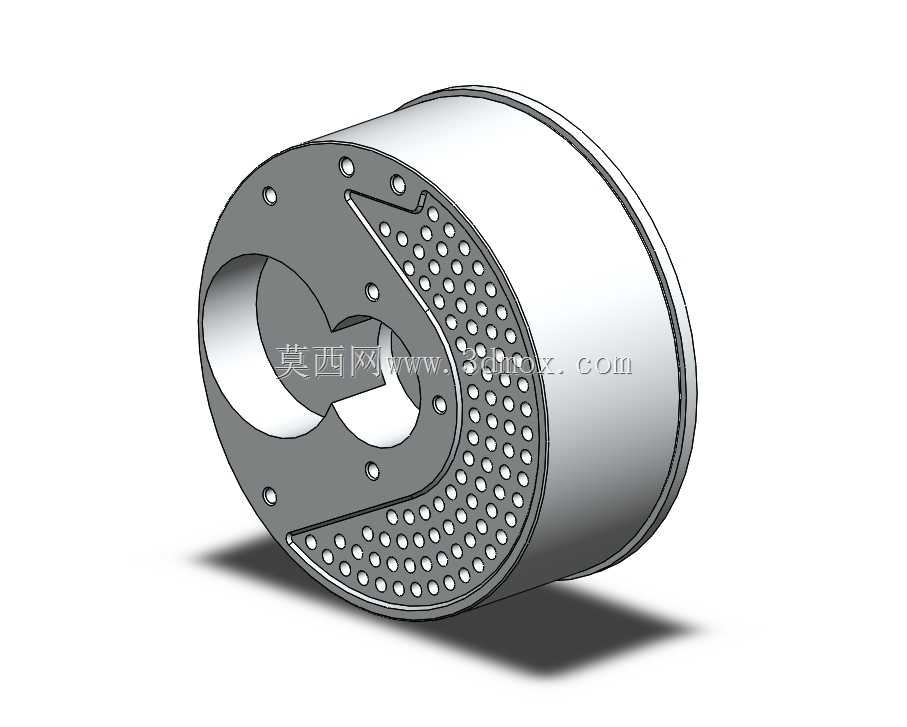

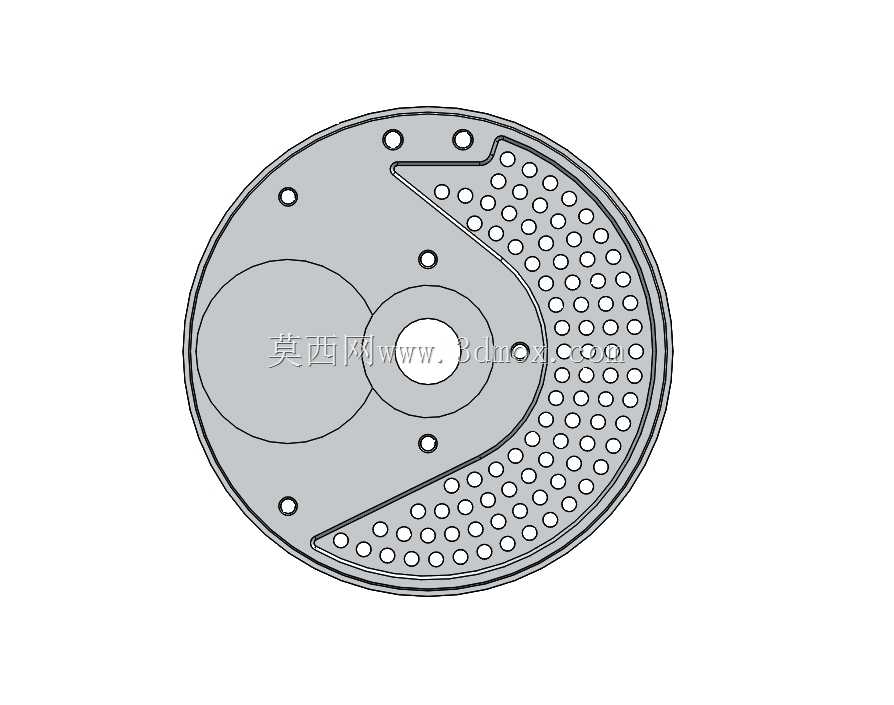

这款齿轮箱壳体是配套气动执行元件的传动防护承载部件，主要应用在工业自动化生产线的气动执行端、小型物料输送设备的动力传输单元、包装机械的间歇传动工位这类需要紧凑传动布局的场景中，作为传动齿轮组的安装基座与防护外壳，承担着隔绝外界粉尘、切削液、加工碎屑侵入传动腔，同时为内部齿轮轴系提供精准安装定位、承受传动过程中径向与轴向载荷的核心作用。从结构设计来看，整体采用短圆柱筒形的主体构型，端面的安装法兰上均匀布置了多组定位销孔与紧固螺纹孔，能够直接和配套的动力输入端、输出端法兰面完成贴合定位，安装时不需要额外设计转接工装，适配标准的安装接口尺寸，端面的异形开孔是为了匹配双轴输出的齿轮排布，预留出轴系的穿设空间同时保证端面的结构刚度，不会因为开孔导致法兰面受力变形。壳体侧壁的密集小孔阵列并非装饰结构，是针对高速传动场景下的散热需求设计的通风孔，能够在齿轮组高速运转时让腔体内外空气形成对流，带走齿轮啮合产生的热量，避免腔体内润滑脂因为温度过高提前失效，同时这些小孔的排布经过刚度校核，避开了壳体的主受力路径，不会因为开孔降低整体的抗载荷能力。设计过程中优先考虑了安装边界的适配性，整体外圆直径控制在紧凑尺寸范围内，轴向长度适配内部齿轮组的排布空间，不会出现多余的结构冗余，能够在狭小的设备安装空间内完成装配，法兰面的安装孔位采用对称排布设计，支持多角度安装调整，适配不同设备的走线与管路布局需求。壳体的内壁预留了齿轮轴系的轴承安装位，尺寸公差按照传动件的配合要求设计，能够保证轴承压装后的同轴度，减少齿轮啮合过程中的偏磨问题，端面的密封槽结构可以配套密封圈使用，实现传动腔的密封防护，在有少量切削液飞溅、粉尘较多的加工车间场景下也能稳定工作，不需要频繁拆开维护内部传动件。
