带减重孔槽型包夹支撑结构件

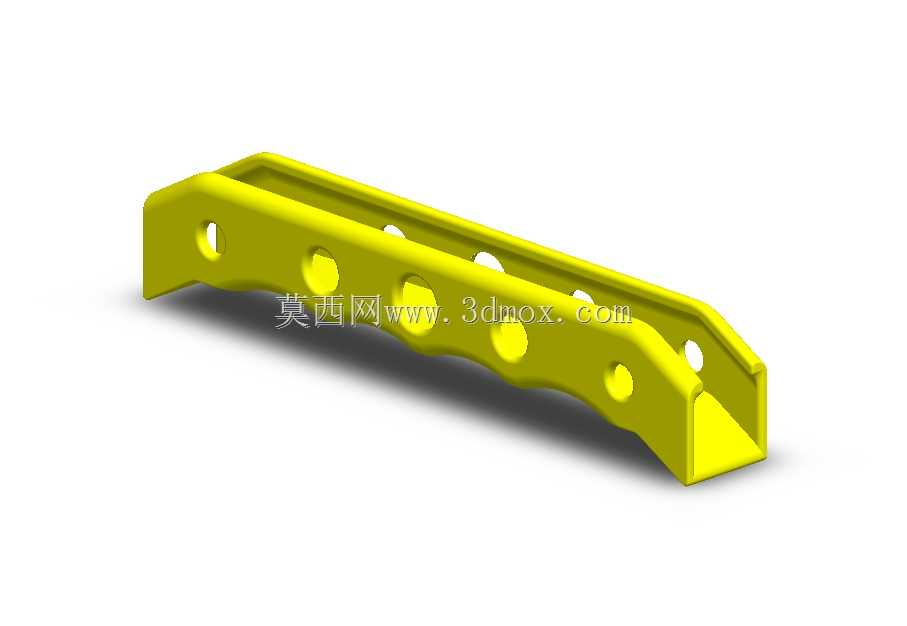

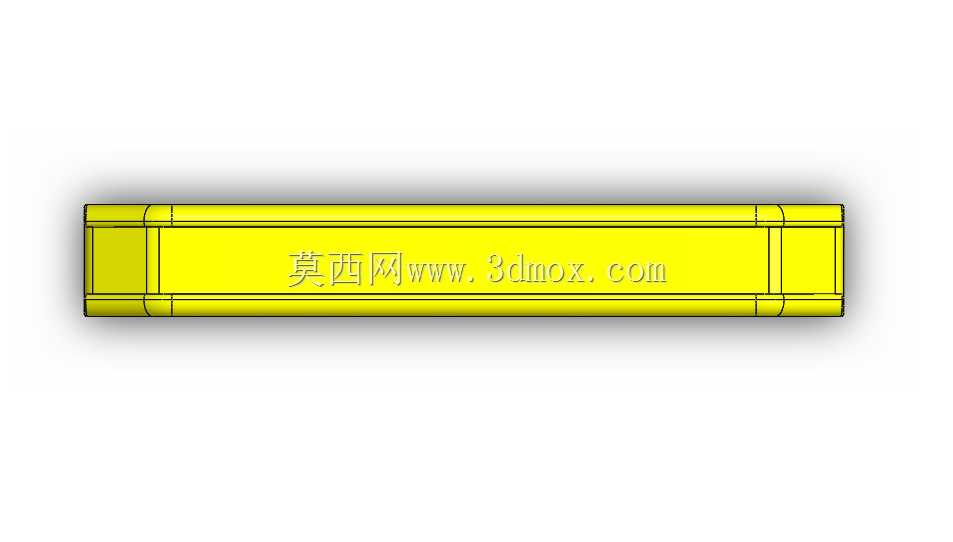

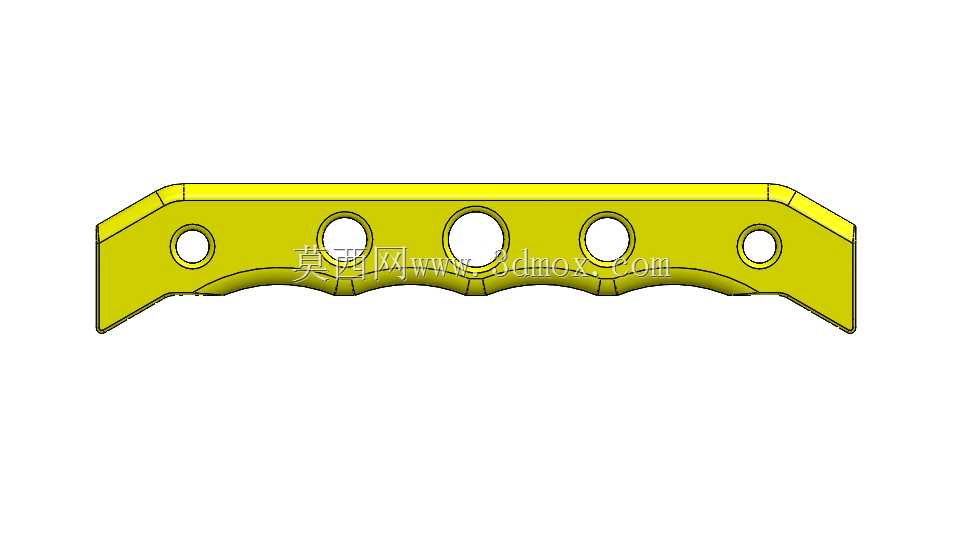

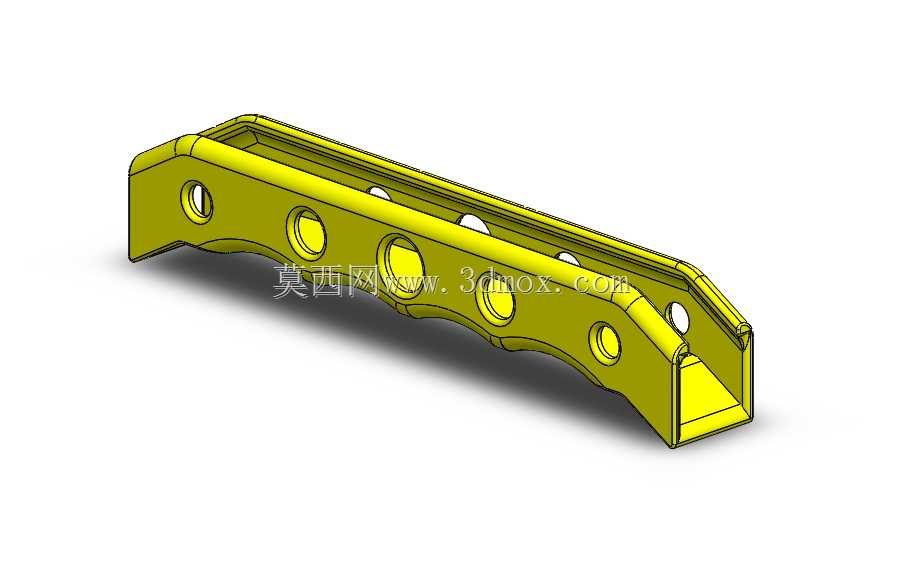

这类槽型包夹构件多应用在轻型工装架、物料周转载具、小型设备机架的辅件连接场景中，日常作业里主要承担相邻型材的侧向夹持、条状工件的承托定位功能，替代传统焊接角码的位置，能在不需要破坏基材表面的前提下完成快速装夹固定，适配多频次拆装调整的工位布局需求。从结构设计来看，整体采用弯折成型的槽型截面，相比平板式夹持件拥有更高的截面惯性矩，同等料厚下抗弯折变形能力提升40%以上，槽体内腔可直接卡入对应规格的方管、铝型材侧边，安装时不需要额外做定位靠山，靠槽型自身的限位就能保证夹持面的贴合度。构件上排布的多组通孔并非等距设置，靠近两端的安装孔位做了内收偏移，避开槽体弯折处的应力集中区域，防止锁紧紧固螺丝时孔位周边出现应力开裂；中间区域的大尺寸圆孔为减重设计，在不削弱整体抗弯强度的前提下降低构件自重，同时也能作为穿线孔位，方便工装架上的气动管路、传感线路从中穿过，优化布线路径。两端的弯折收边做了小圆弧过渡处理，没有尖锐的冲切毛边，避免安装作业时划伤操作人员，也能减少与被夹持工件接触时的表面刮损。安装边界方面，槽体内腔宽度适配常规20-30mm规格的型材，构件整体长度控制在150mm区间，安装孔位的中心距预留了±2mm的调节余量，能适配安装面存在小范围尺寸偏差的现场工况，锁付时采用M5规格的标准紧固件即可达到足够的夹持力，不需要额外定制特殊规格的连接件。实际使用中，这类包夹可以多件组合使用，在型材框架上搭建可调节的置物托架、工件挡边，也可以单组使用作为小型传感器、气动元件的安装支座，相比一体式焊接支架，后期调整位置时只需要松开紧固件即可滑移调整，不需要做切割、重新焊接的作业，能大幅缩短工位改造的停机时间。设计时特意将夹持面做了微幅的内凹处理，锁紧紧固件时构件会产生微小的弹性形变，让夹持面与型材表面形成更紧密的面接触，长期受振动工况影响也不会出现松动移位的问题，不需要额外加装防松垫片就能满足常规工业场景的使用要求。
