费斯托AD85铝制设备安装底座结构

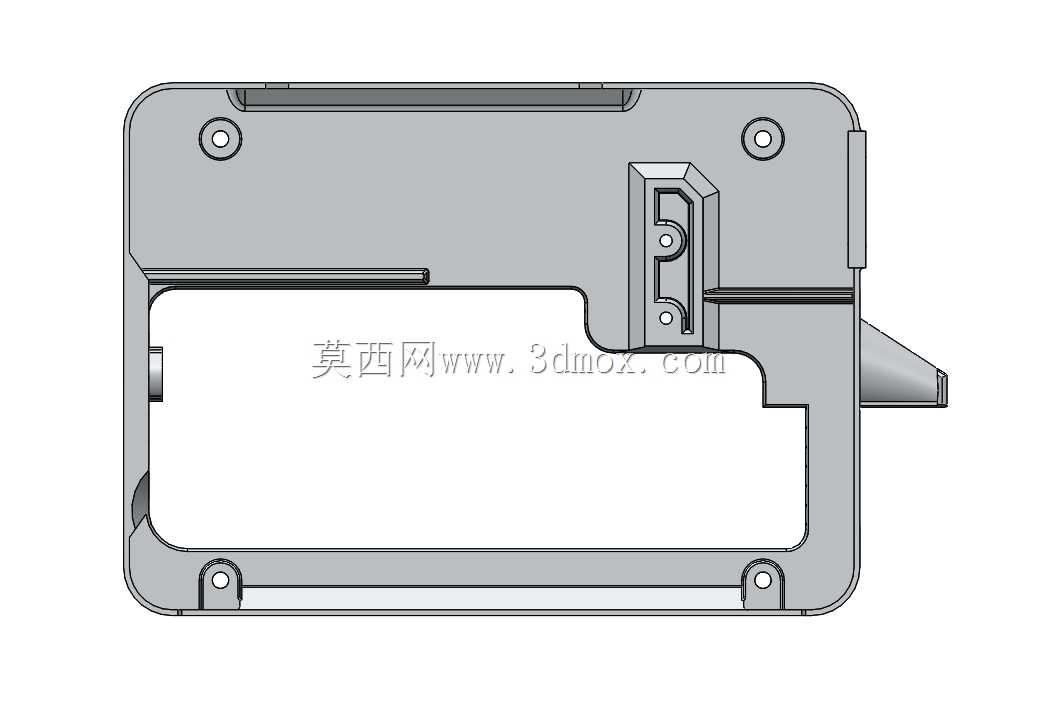

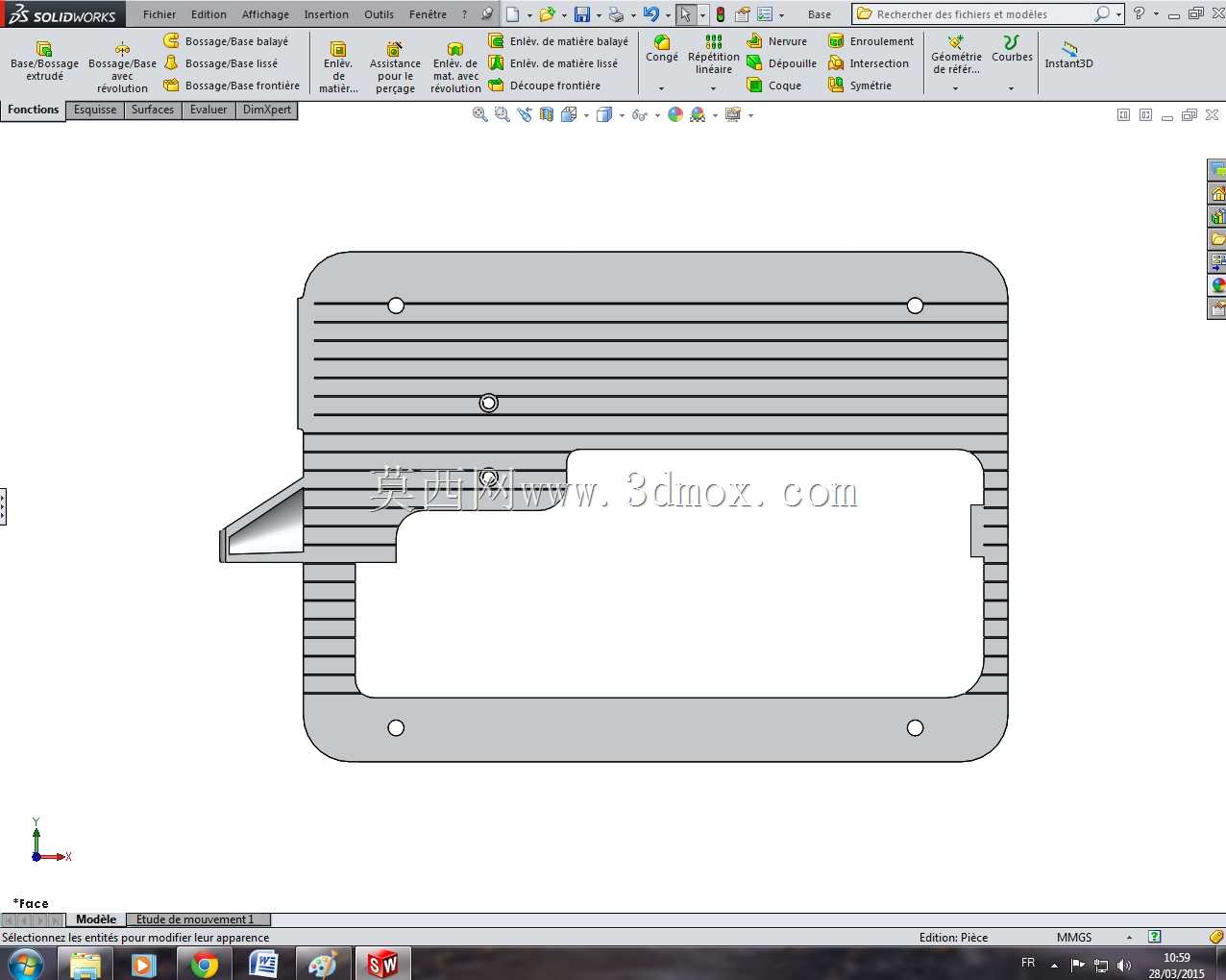

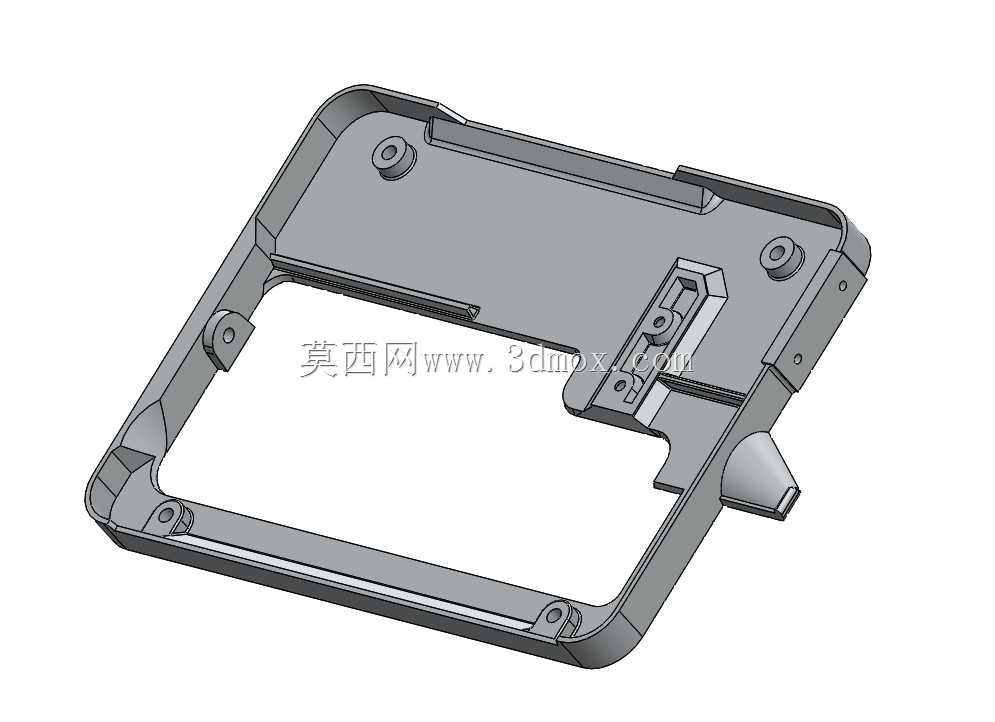

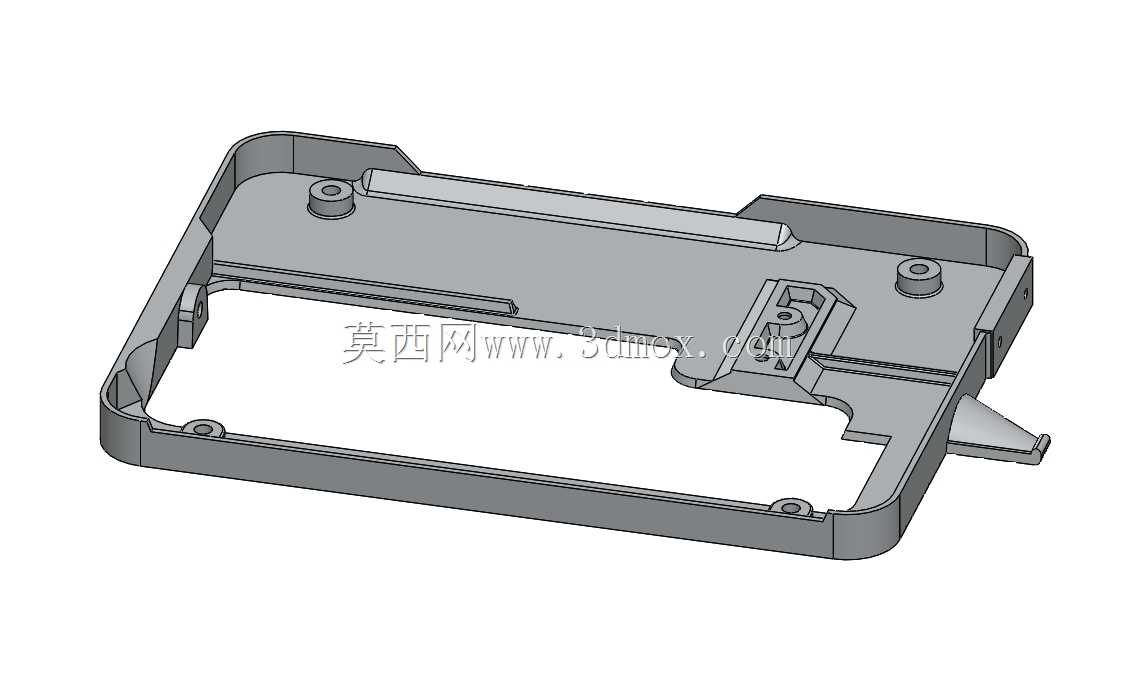

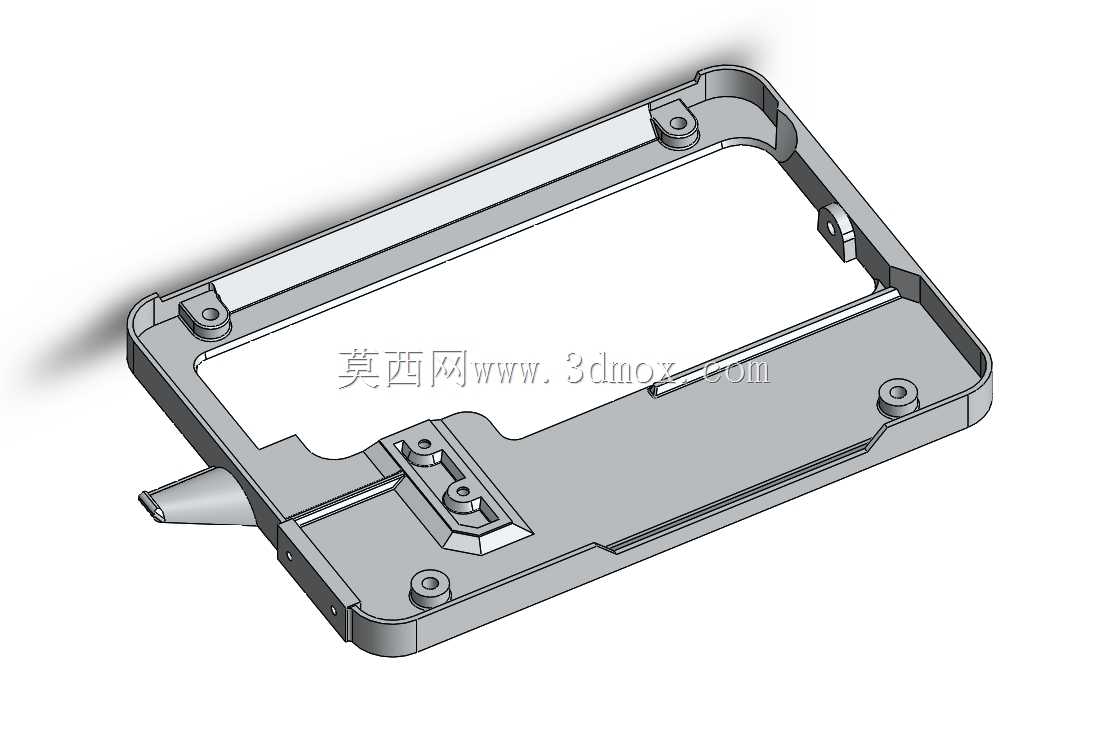

这款铝制底座主要面向小型气动执行元件的配套安装场景，在轻工装配、小型自动化工位、检测治具台架这类对安装空间有严格限制的场合十分适用，核心作用是为对应型号的气动元件提供稳定的安装基准，抵消元件动作时产生的振动与反作用力，避免元件工作时出现偏移、松动，保障整套气动回路的动作精度。从结构设计来看，整体采用框型镂空布局，既能够控制整体自重，也能避开元件本体的突出结构，不会和元件的气路接口、动作行程段产生干涉，底座边缘做了圆弧过渡处理，没有尖锐的加工棱角，既可以避免安装时划伤操作人员，也能减少应力集中，提升长期使用下的结构强度。底座上预设的多处安装柱位，位置完全匹配对应气动元件的安装孔距，柱位做了沉台设计，安装螺丝锁紧后不会突出底座平面，保证底座和安装面的贴合度；侧边延伸出的气路避让结构，刚好对应元件的气嘴安装位置，接装气管后不会出现气管弯折、被挤压的情况，保障气路通畅。在安装边界上，底座的外轮廓尺寸适配常规小型治具板的安装孔位排布，底部的贴合面做了平面度控制，安装后不会出现翘曲，四周的固定孔位可以适配M3规格的内六角螺丝，既可以直接固定在铝型材台架上，也可以搭配减震垫安装在薄板类安装面上。设计过程中优先考虑了加工工艺性，整体结构采用一体化铣削成型的思路，没有复杂的倒扣结构，常规三轴CNC设备即可完成加工，不需要特殊的工装夹具，加工时的走刀路径可以顺着结构轮廓排布，减少不必要的换刀步骤，有效控制加工成本。底座的壁厚设置兼顾了强度与轻量化需求，受力集中的安装柱位位置做了局部加厚处理，非受力区域则做了减薄挖空，在保证整体刚性满足气动元件动作冲击力要求的前提下，尽可能减少铝材用量，降低零件自重。框型的中空区域还可以预留出传感器、磁性开关的安装空间，不需要额外在底座上打孔加工，方便用户根据实际工位需求加装检测元件，适配不同的工位检测需求。
