费斯托AD85系列圆形电机端盖结构设计

　　这款圆形电机端盖主要适配费斯托AD85系列气动马达配套使用，在气动执行元件的整机结构中，端盖承担着多重核心作用：首先是对马达内部转子、叶片等核心运动部件形成封闭防护，隔绝车间环境中的金属切屑、切削液、粉尘等杂质进入腔体内部，避免运动副出现异常磨损、卡滞等故障，延长气动马达的连续无故障运行时长；其次是作为马达轴向定位的基准结构，端盖内侧的止口与马达壳体端面配合，可保证内部转子组件的同轴度公差，减少转子高速运转时的径向跳动量，降低运转过程中的振动与气动噪声。

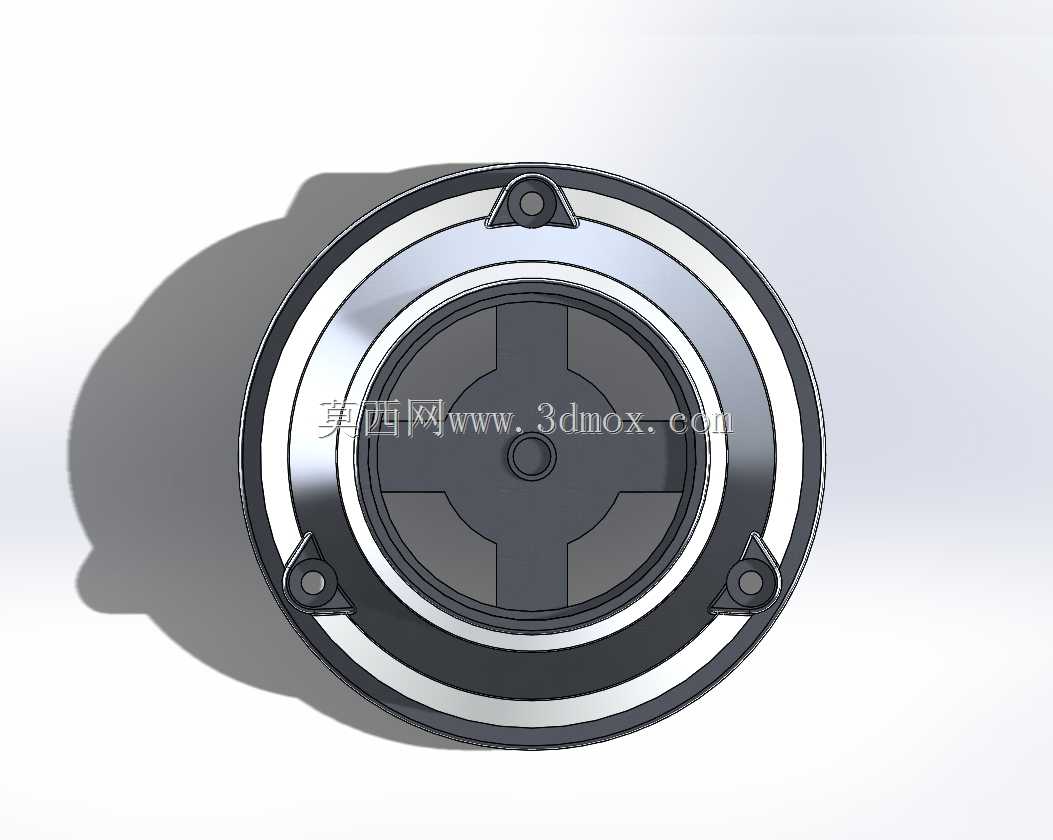

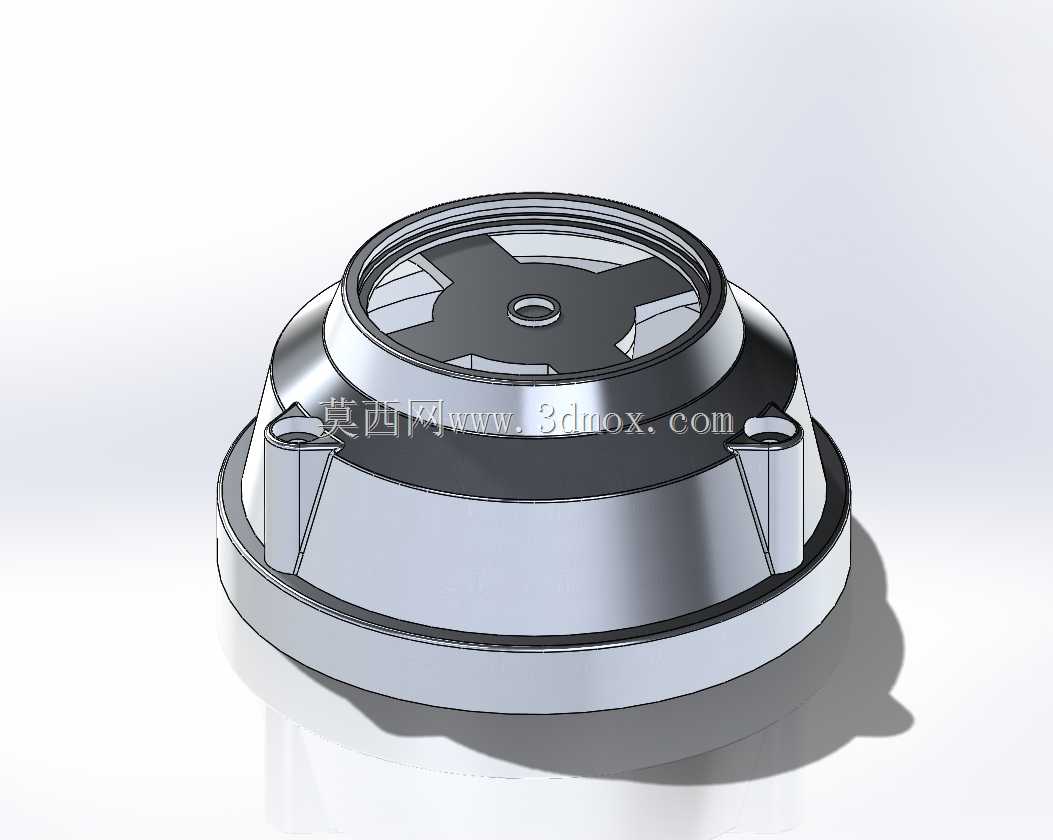

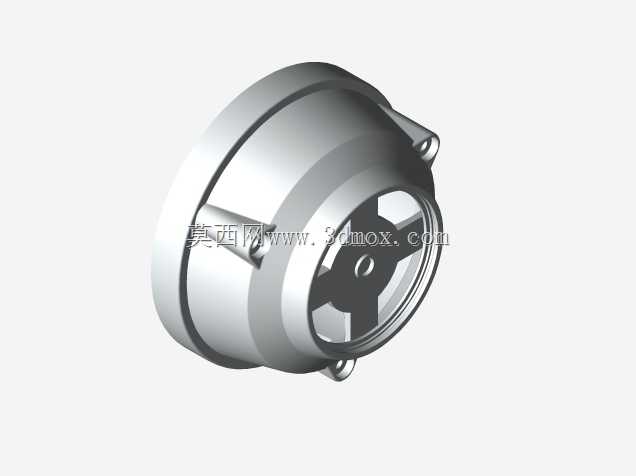

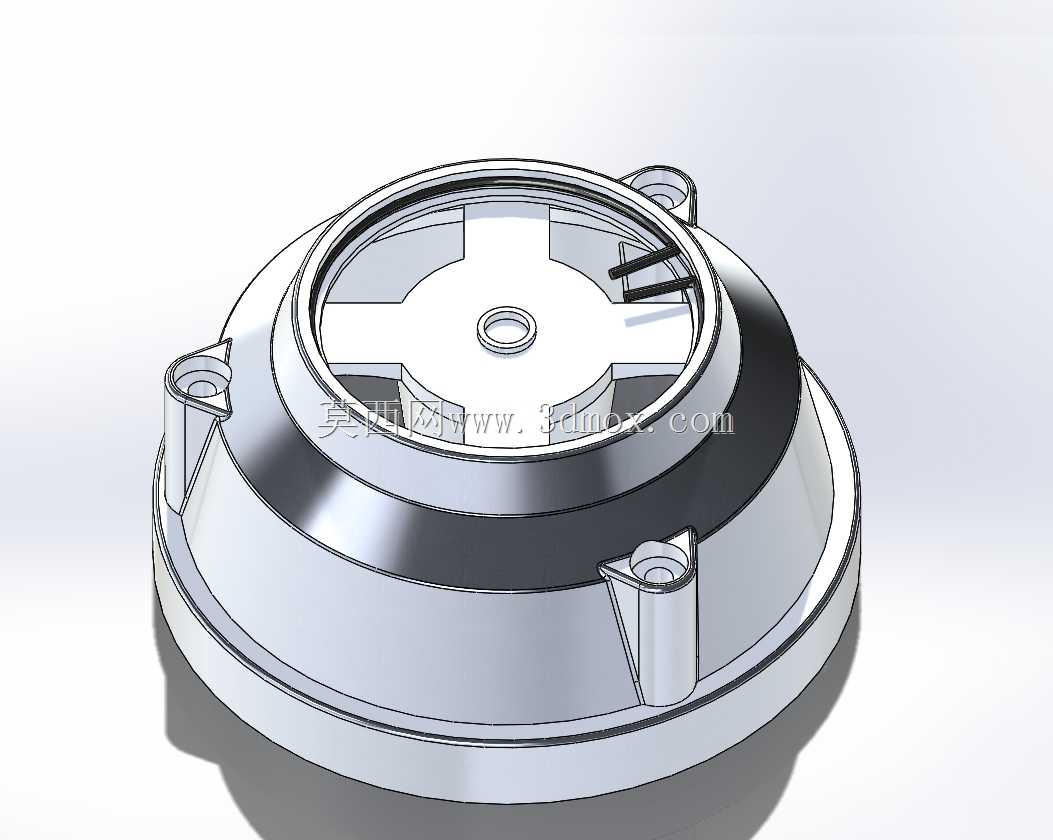

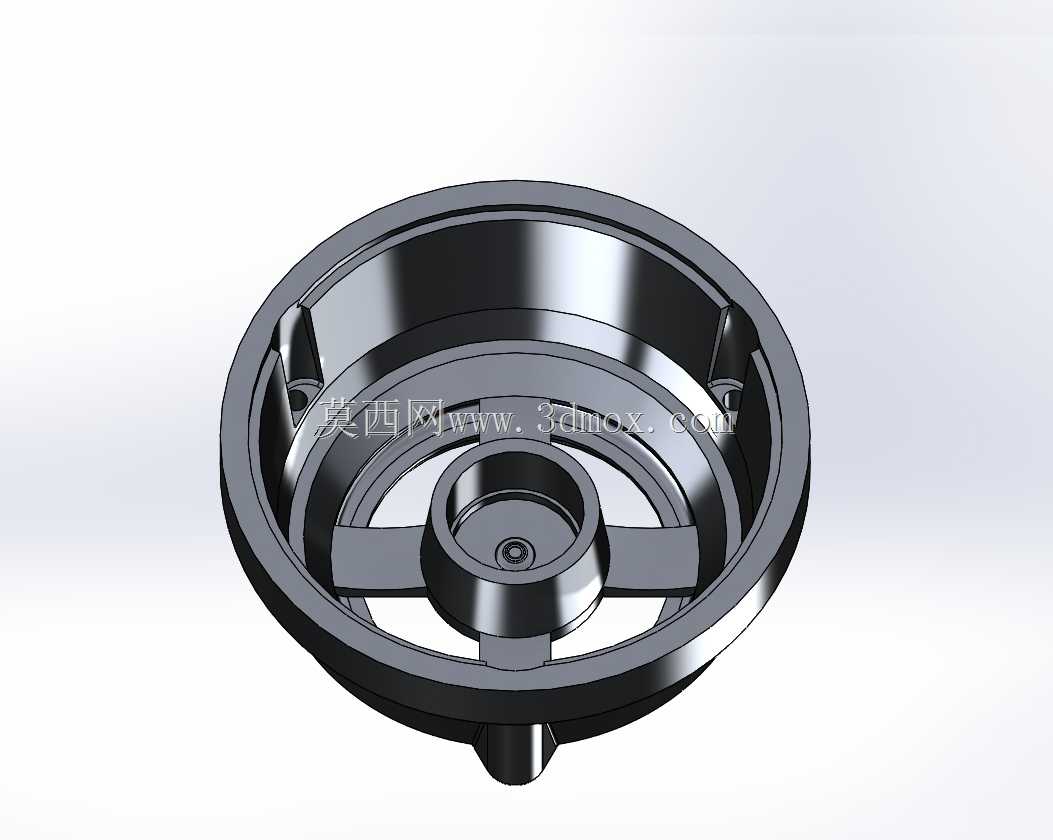

　　从结构设计细节来看，端盖主体采用阶梯式圆盘构型，外侧周向均匀分布三个带安装通孔的凸耳结构，安装孔的位置度公差控制在0.1mm以内，可直接与马达壳体上的对应螺柱对位装配，无需额外调整安装角度，装配时通过螺栓锁紧即可实现端盖与壳体的紧密贴合，结合面处可预留密封槽放置O型密封圈，保证腔体的气密性，避免气动马达工作时出现压缩空气泄漏，影响输出扭矩稳定性。端盖中心位置设置有中心定位孔，主要用于适配马达输出轴端的轴承定位，孔的内径公差按照H7级精度设计，可与标准深沟球轴承的外圈形成过渡配合，保证轴承装配后无径向窜动，支撑输出轴平稳运转。端盖内侧的十字形加强筋结构，是在保证端盖整体结构强度的前提下做的轻量化设计，相比等厚度的实心端盖，可减少30%左右的原材料用量，同时筋条结构可提升端盖的抗形变能力，在螺栓锁紧时不会因局部应力集中出现翘曲变形，保证结合面的平面度要求。

　　在实际应用场景中，这类端盖多用于自动化生产线的气动执行单元、包装设备的气动驱动机构、小型工装夹具的动力端配套，安装时需要注意端盖与壳体结合面的清洁度，避免残留杂质导致密封失效，同时安装螺栓的锁紧扭矩要控制在合理区间，避免扭矩过大导致凸耳部位出现开裂。设计过程中需要重点考量安装边界尺寸：端盖的最大外圆直径要与马达壳体的外径匹配，三个安装凸耳的外伸尺寸不能超出马达整机的安装轮廓，避免在设备内部装配时与周边的管路、其他结构件产生干涉；中心定位孔的深度要匹配轴承的轴向厚度，保证轴承装配到位后不会出现轴向窜动，同时端盖内侧的腔体深度要预留足够的转子运转空间，避免转子转动时与端盖内壁发生摩擦。目前该结构还在细节优化阶段，后续可针对密封槽的尺寸、加强筋的厚度做进一步的仿真验证，提升结构的可靠性。
