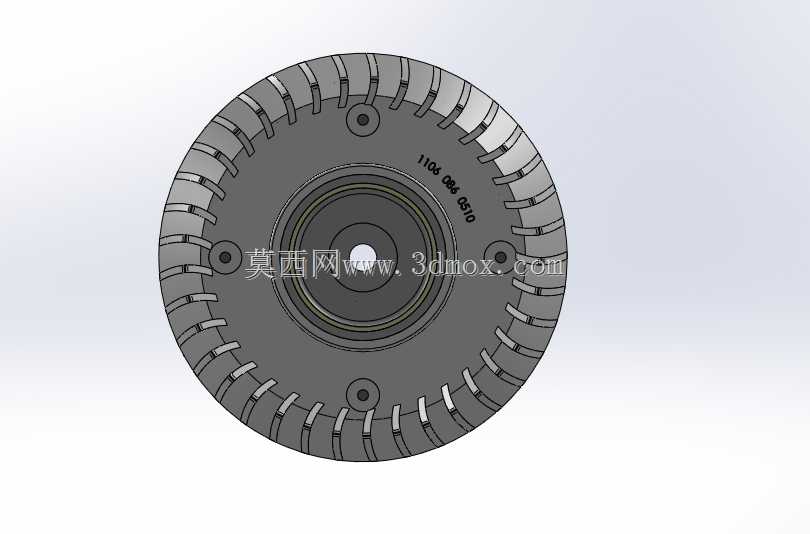

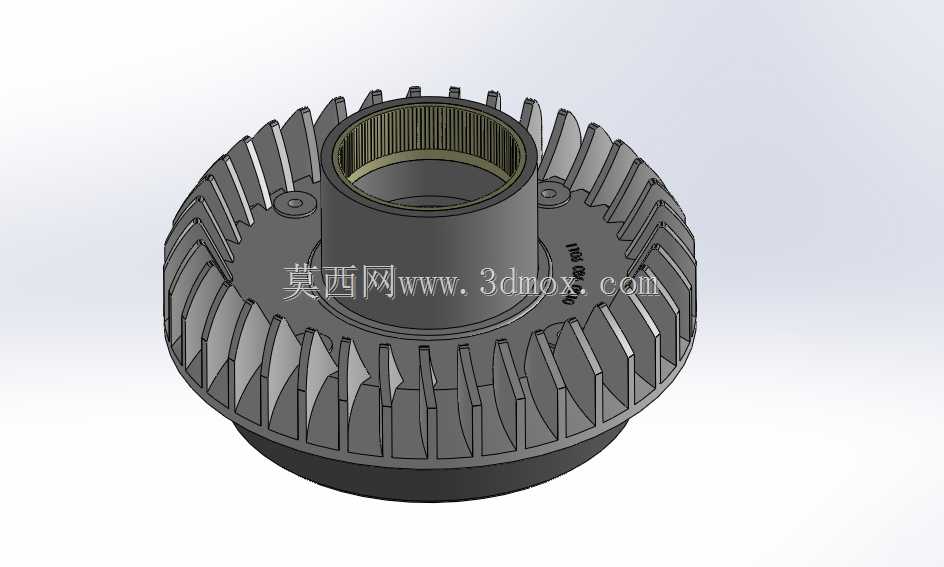

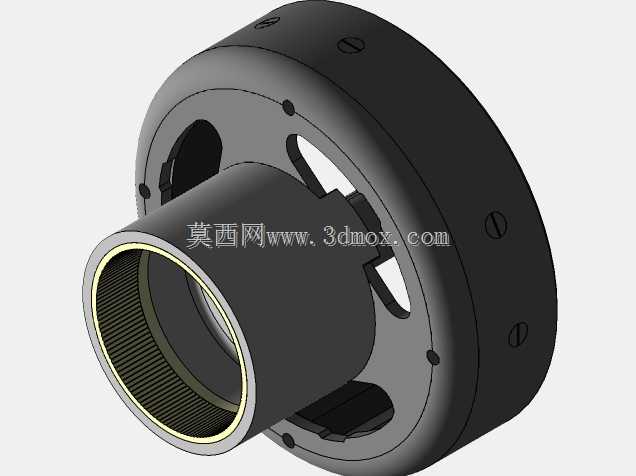

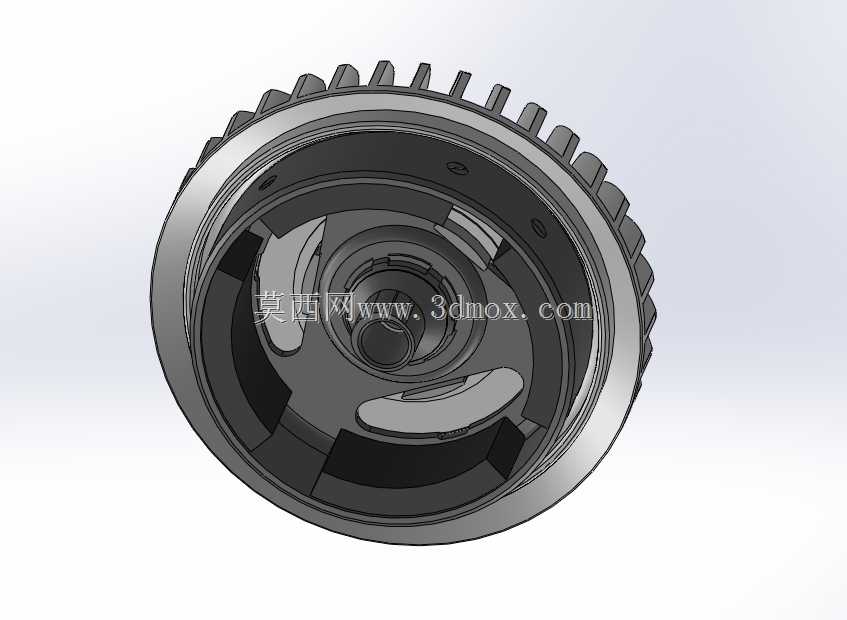

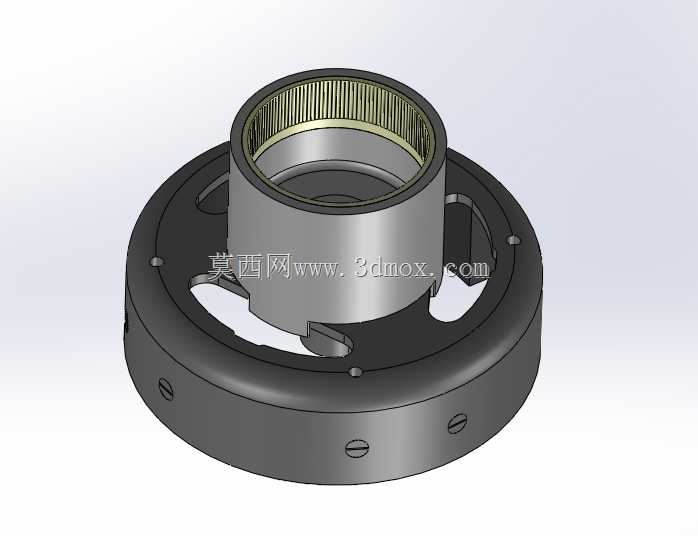

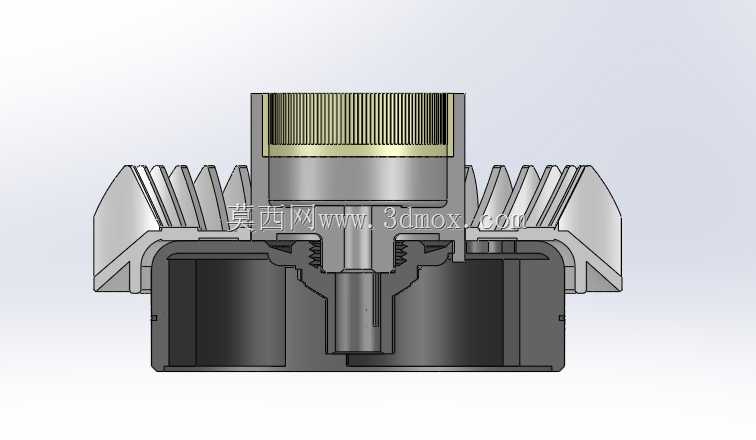

斯蒂尔对撞机点火端飞轮风扇轮结构

　　该零件应用于斯蒂尔手持动力锯类设备的点火系统上方区域，属于动力单元的集成式功能部件，同时承担飞轮储能与冷却风轮的双重作用，是小型二冲程内燃动力设备中兼顾动力稳定性与热管理的核心结构件。

　　从实际设备运行逻辑来看，小型内燃动力设备在高转速工况下，曲轴输出的扭矩存在周期性波动，该零件的轮体部分采用致密金属结构设计，依靠自身转动惯量储存曲轴做功冲程的多余能量，在压缩、排气冲程释放动能，抵消曲轴转速波动，保证点火正时的稳定性，避免因转速不稳导致的点火滞后或提前，降低动力输出顿挫感。外围一体成型的径向辐条式叶片，在随曲轴同步转动时，可定向引导气流流经气缸散热鳍片、点火模块区域，将燃烧做功产生的多余热量快速带走，避免点火线圈、火花塞电极因持续高温出现性能衰减，同时控制气缸壁工作温度处于合理区间，防止活塞环因过热出现卡滞、拉缸等故障。

　　设计层面采用一体化集成结构，摒弃了传统飞轮与风扇轮分体装配的方案，减少了两个零件之间的连接紧固件，既降低了装配累积误差，也减少了高转速下连接件松脱的风险。中心轴孔采用内花键结构，与曲轴输出端的外花键过盈配合，保证扭矩传递的同轴度，避免转动过程中出现径向窜动；轴孔周边设置的两个定位小孔，用于装配时与曲轴端的定位销配合，保证零件安装相位准确，确保叶片送风方向、飞轮触发点火信号的凸台位置与曲轴转角完全匹配。外围叶片采用变截面扭曲设计，根据转动时的线速度分布调整叶片倾角，在相同转速下可获得更高的送风效率，同时降低叶片转动时的风阻损耗，减少不必要的动力消耗。

　　安装边界方面，该零件轴向装配位置位于曲轴输出端的点火模块与曲轴箱体之间，轴向定位依靠轴肩与卡簧实现，径向最大尺寸需匹配设备导风罩的内部空腔，保证转动时叶片与导风罩内壁保留均匀间隙，既避免转动干涉，也能形成封闭的送风通道，提升冷却气流的利用率。零件的动平衡精度在设计时做了针对性优化，叶片与轮体的质量分布围绕中心轴孔对称，高转速转动时不会产生额外的径向振动，降低设备操作时的手柄震感，提升长时间作业的握持舒适度。在实际维修替换场景中，该零件的花键参数、安装孔位、叶片外径均与原机部件完全匹配，无需二次加工即可直接装配，可直接替换因叶片断裂、花键磨损、动平衡失效导致故障的原有部件。
