创意加热拖鞋底座结构设计方案

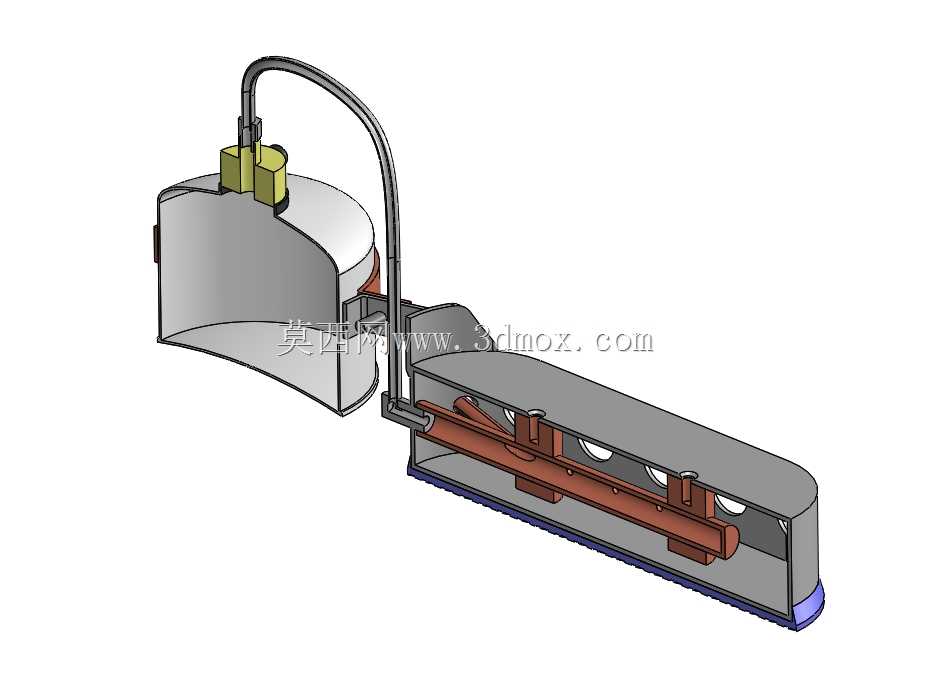

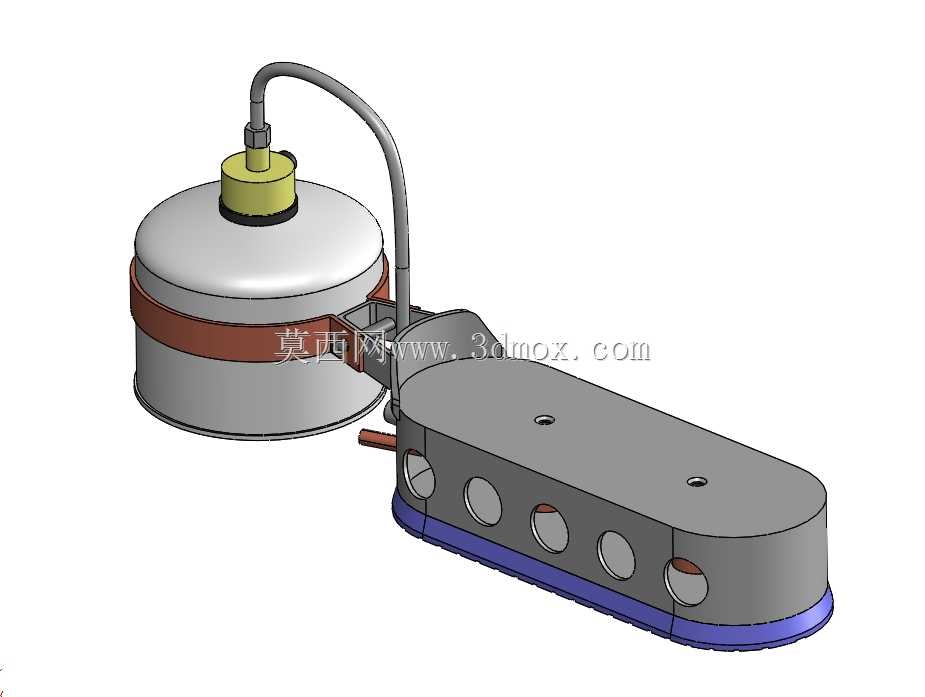

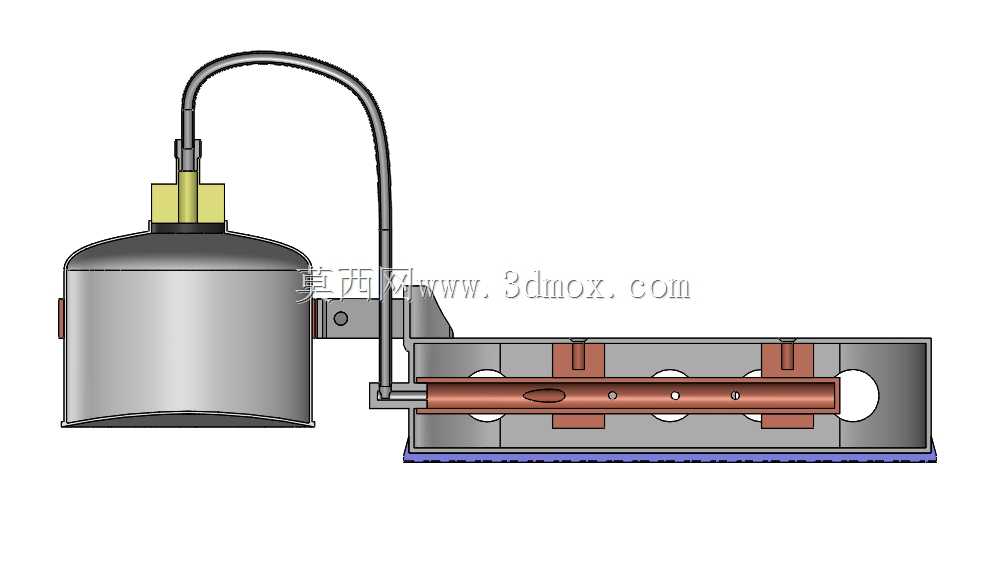

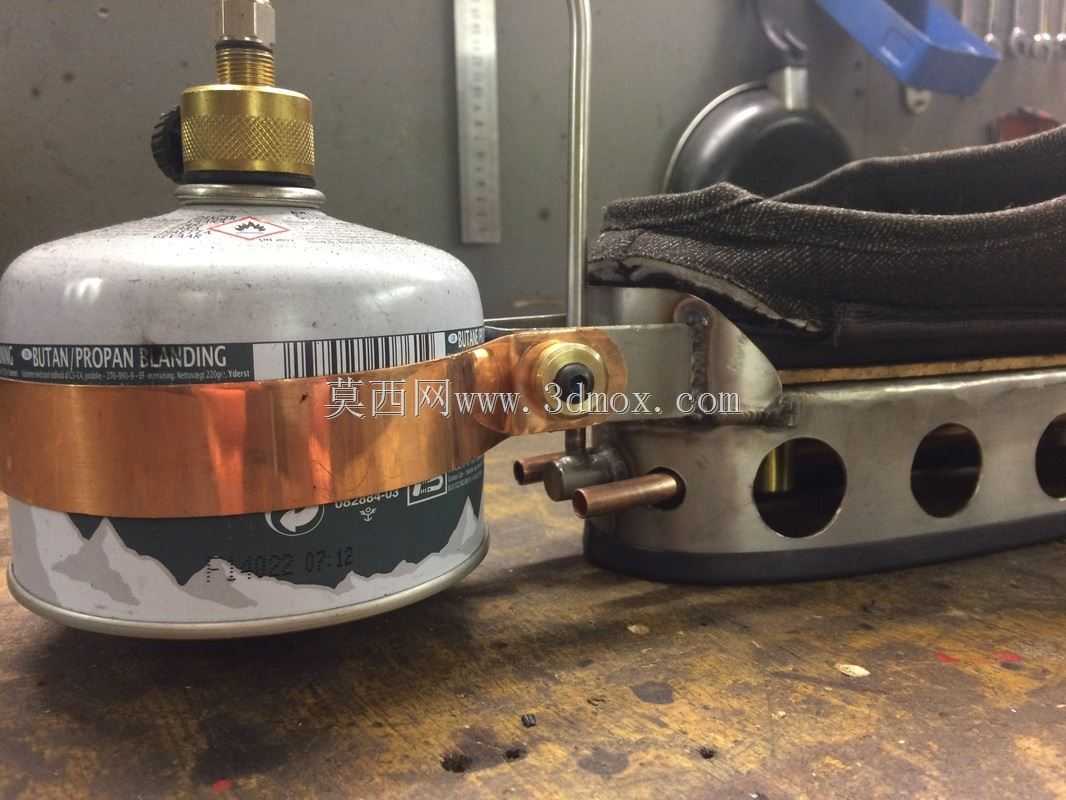

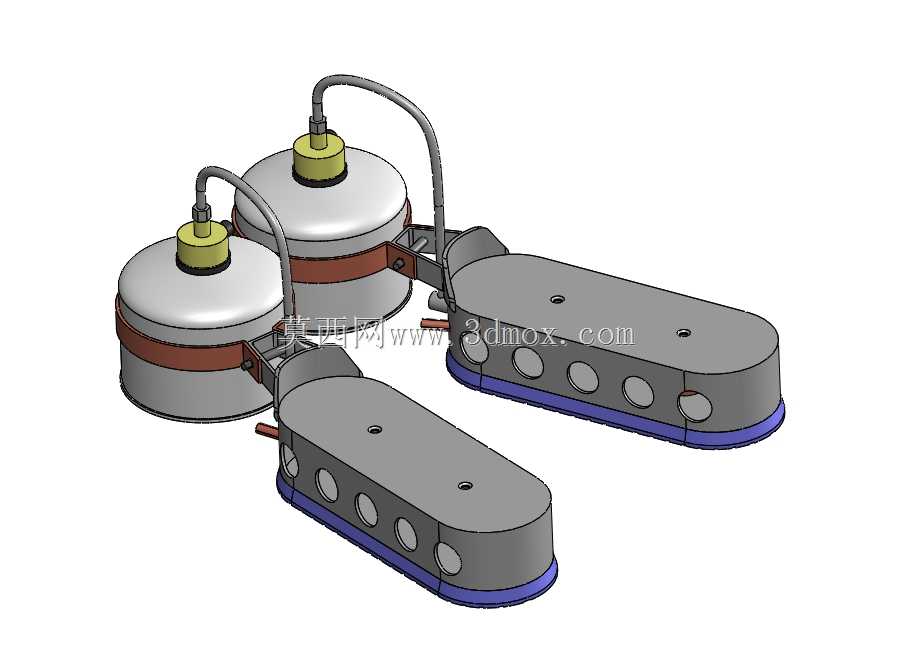

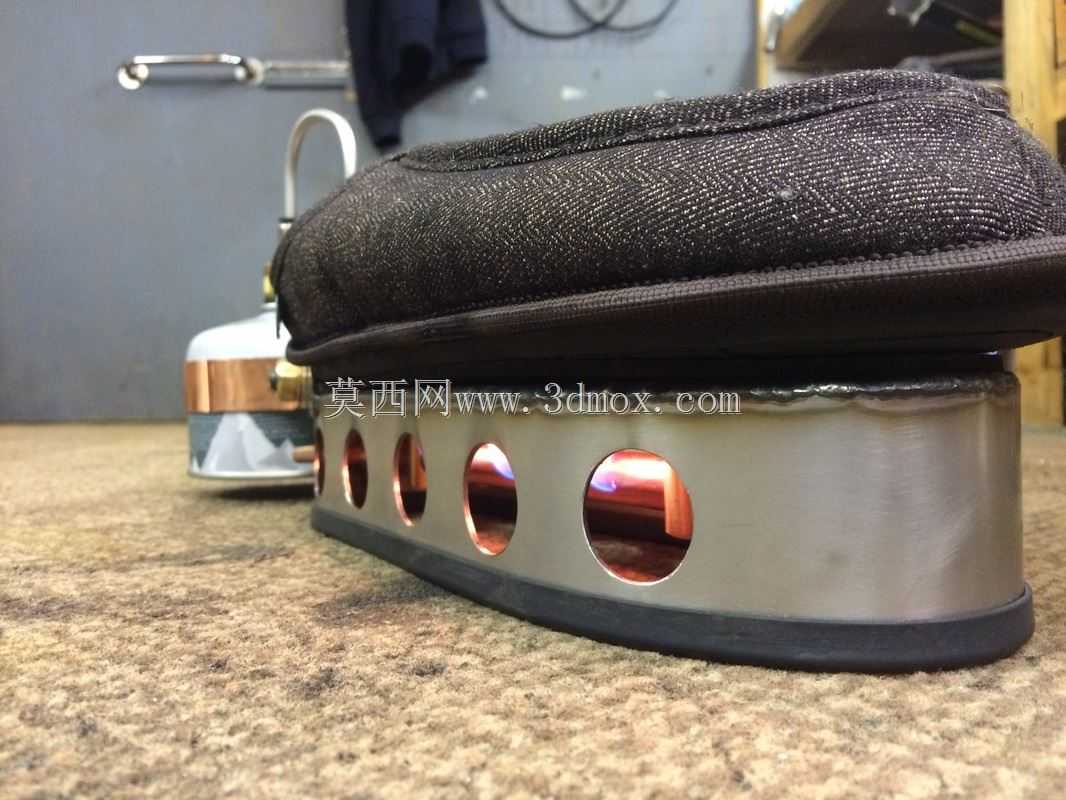

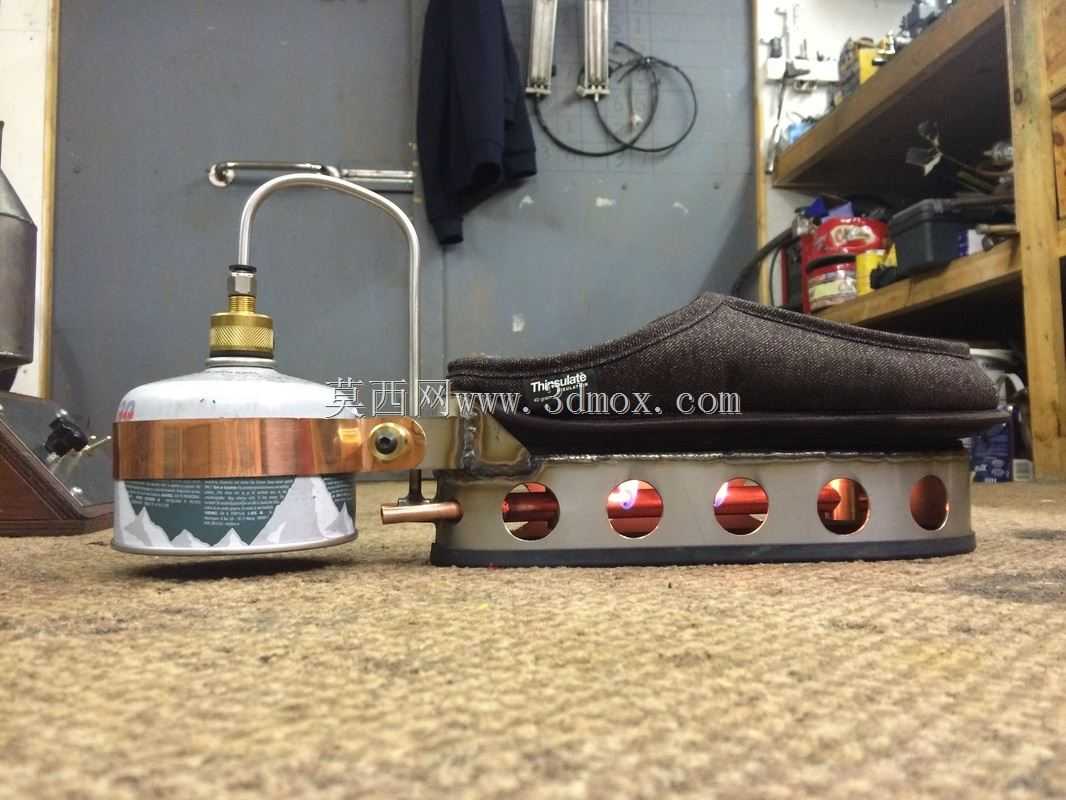

这款加热拖鞋底座的设计，核心围绕足部接触区域的持续供热需求展开，区别于常规电加热拖鞋的内置电路方案，采用外置热源供给的结构逻辑，适配无内置供电模块的普通拖鞋使用场景。从安装边界来看，底座整体采用扁平式布局，接触地面的底部设置防滑垫层，整体厚度控制在较低区间，避免垫高后影响行走稳定性，底座上部预留拖鞋放置的限位区域，两侧设置定位挡边，可适配常规尺码的居家拖鞋放置，不会出现使用过程中拖鞋滑移脱落的问题。供热端采用独立的储热罐体结构，罐体与底座之间通过金属管路连接，管路外层做隔热包覆处理，避免输送过程中热量损耗，同时防止管路外壁温度过高造成误触烫伤。底座内部的导热管路采用蛇形排布方式，均匀覆盖拖鞋脚掌接触的核心区域，管路之间设置均热传导片，将管路携带的热量均匀扩散到底座上表面，避免出现局部温度过高、局部供热不足的温差问题。设计过程中充分考虑日常使用的操作便利性，罐体与管路的连接位置采用快拆式接头结构，可快速完成热源补充或部件更换，底座与罐体的连接支架采用铰接式设计，闲置时可将罐体折叠收到底座侧方，减少整体收纳占用的空间。从功能特性上看，该结构无需在拖鞋内部加装任何电路或发热部件，普通拖鞋放置到底座上即可获得持续供热效果，规避了电加热拖鞋清洗不便、电路老化带来的安全隐患，适合居家场景下的足部保暖使用，也可作为低温环境下临时足部供热的便携装置。结构设计上对各部件的受力做了针对性优化，底座主体采用薄壁框架结构，在保证承重强度的前提下尽可能降低整体重量，内部导热管路的固定位置设置减震缓冲垫，避免行走过程中管路受震动出现连接松动，罐体的出气端设置压力调节结构，可根据环境温度调整热介质的输出流量，实现供热温度的可控调节，兼顾使用舒适度与热源利用效率。
