斯蒂尔油锯顶部装饰盖板结构设计

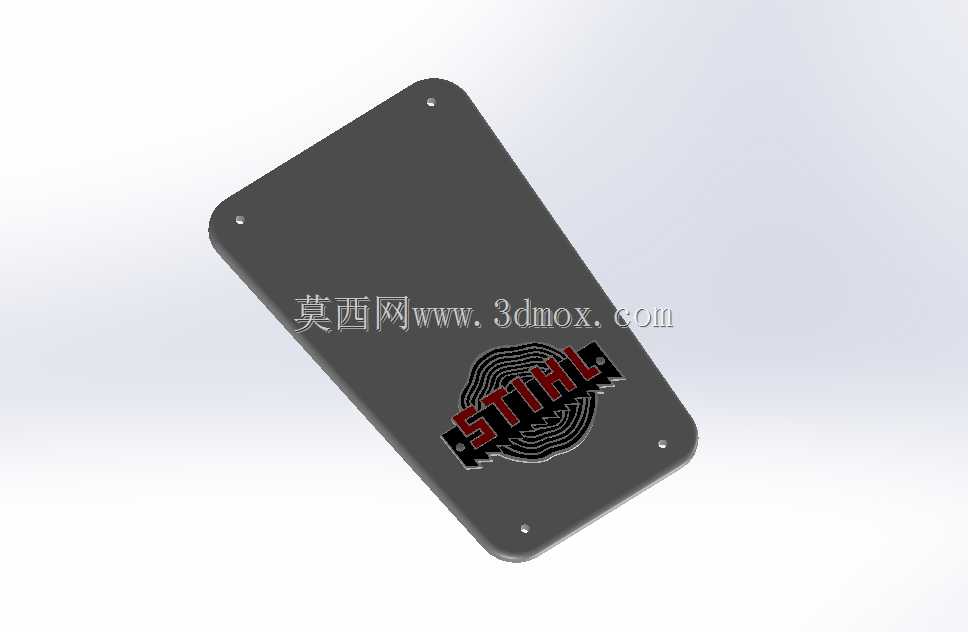

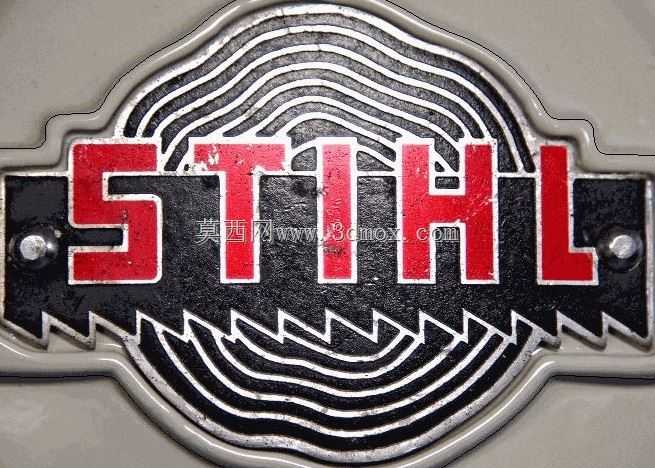

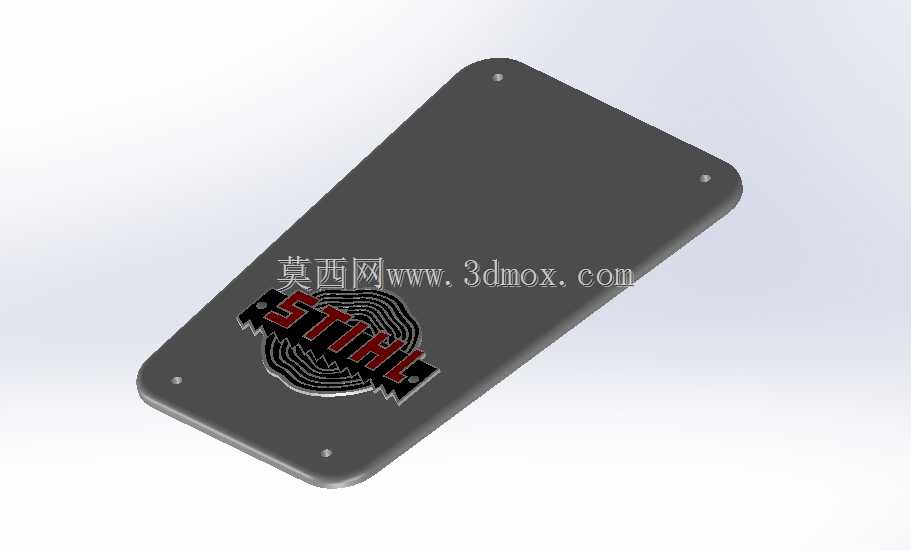

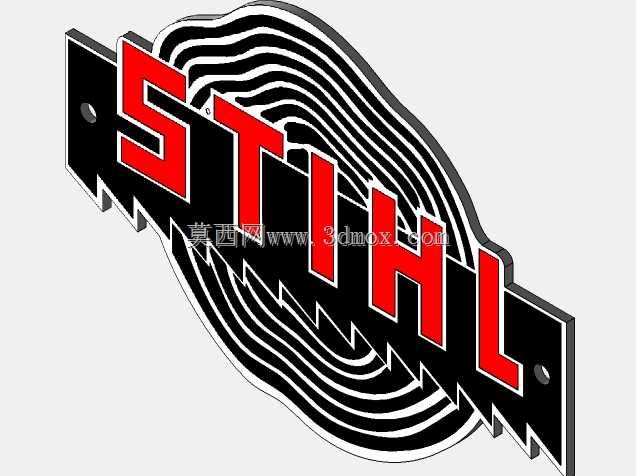

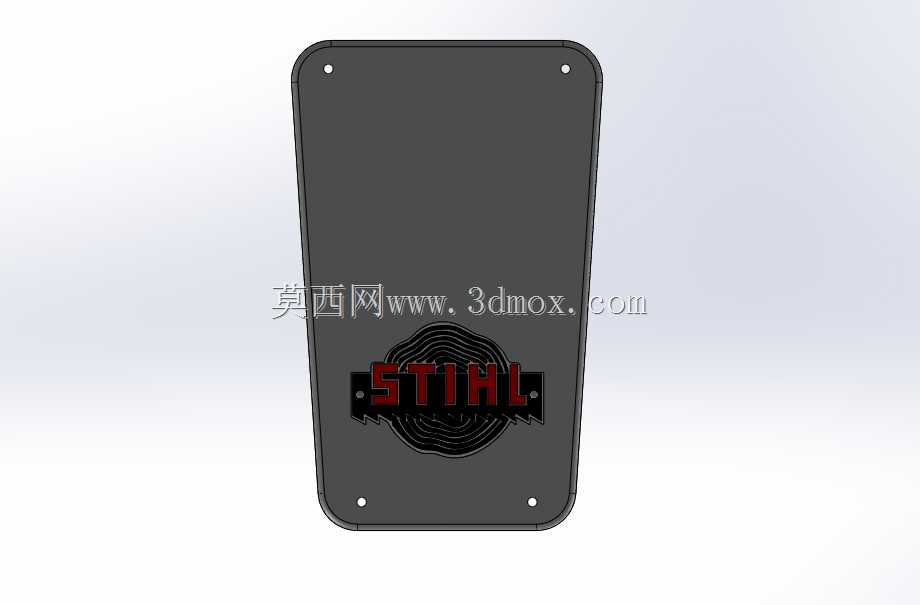

这款盖板属于手持式园林采伐设备的外露覆盖件，主要配套对应型号的斯蒂尔油锯顶部安装位使用，日常作业场景中覆盖在油锯上部的控制机构、点火模块外侧，既承担外部装饰的视觉统一作用，也能在林间伐木、修枝作业时阻挡飞溅的木屑、树脂、尘土侵入设备内部腔体，避免细小杂物卡滞调节拨杆、沾污点火接线端，降低户外复杂工况下的设备故障概率。设计阶段首先匹配油锯上壳的安装边界，整体采用带圆角的矩形薄板构型，四个角点预留沉头安装孔位，安装后板面与上壳曲面完全齐平，不会突出壳体表面形成剐蹭隐患，作业时穿行林间枝条也不会被勾挂牵扯。板面的品牌标识区域采用下沉式浮雕结构，标识轮廓与板面一体成型，既保证品牌视觉辨识度，也避免印刷标识在长期户外使用、接触燃油与树脂腐蚀后出现脱落掉漆的问题，浮雕的凹凸深度控制在1.2mm以内，不会形成易积留木屑的深槽结构，日常维护时用毛刷即可快速清理板面杂物。材质选型上适配户外作业的耐候要求，选用耐汽油腐蚀、抗低温脆变的硬质工程塑料，壁厚均匀控制在2.5mm，既保证足够的结构强度，在油锯意外磕碰、侧翻时能缓冲外部冲击力保护内部元器件，也不会过度增加机头上部重量，避免整机重心上移影响手持操作的平衡感。安装孔位的位置度公差控制在0.1mm范围内，与上壳的安装柱完全匹配，装配后无松动旷量，板面边缘做0.5mm的倒角处理，与壳体贴合处无突兀台阶，握持油锯上部调整作业角度时不会硌手。设计过程中同步考虑了长期振动工况下的固定可靠性，沉头孔的深度与螺丝头厚度完全匹配，锁紧后螺丝头不突出板面，避免螺丝头突出部位勾挂衣物或者林间藤条，同时孔位周边做局部加厚处理，抵消油锯高频振动带来的应力集中，防止长期使用后孔位出现开裂问题。
