斯蒂尔对撞机用钉状保险杠结构设计

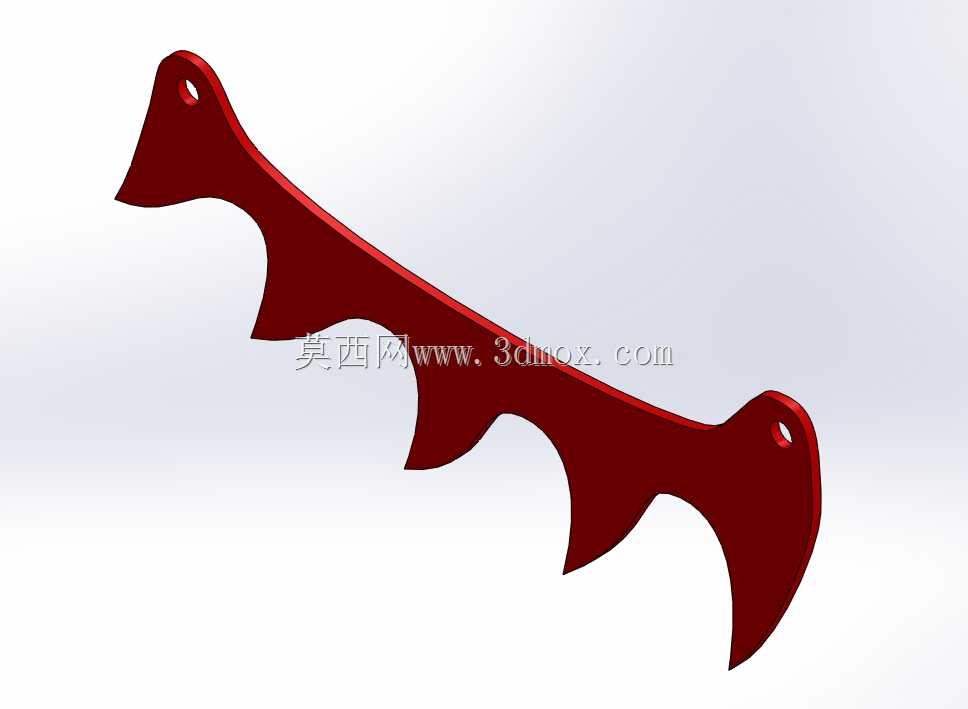

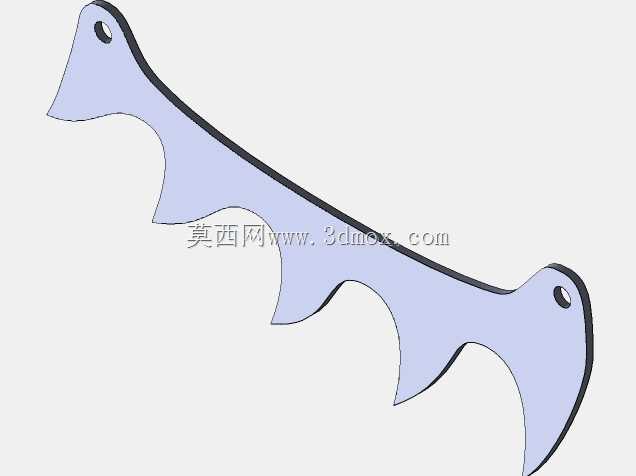

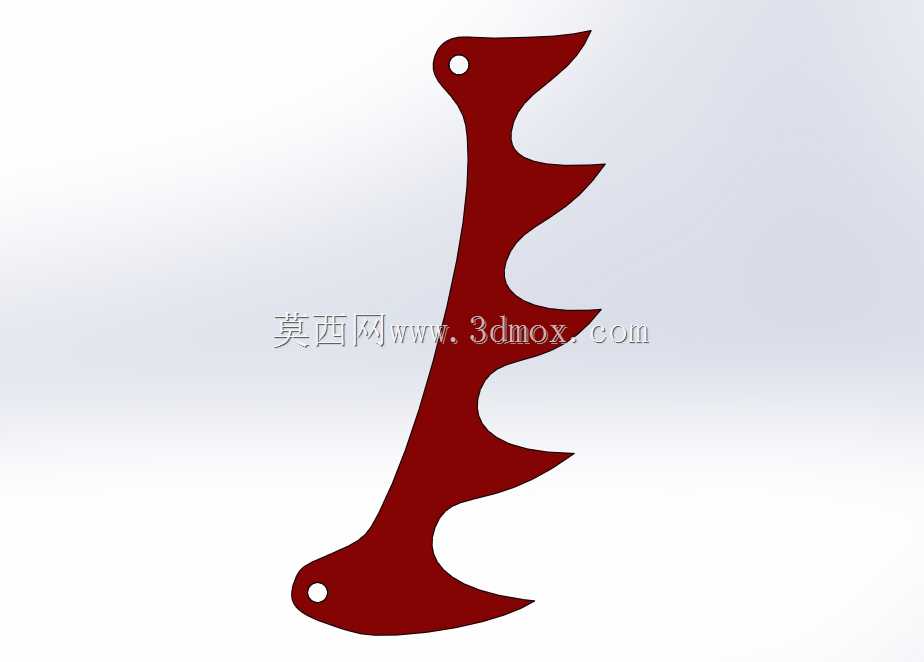

　　这款钉状保险杠主要配套斯蒂尔品牌手持链锯类园林作业设备使用，在实际伐木、修枝、截材作业场景中，这类部件是设备前端直接接触作业对象的关键受力结构，作业时操作人员将保险杠抵靠在待切割的木材表面，既可以为切割作业提供稳定的支撑支点，抵消锯链高速切削木材时产生的反向冲击力，避免设备弹跳偏移造成操作风险，也能在切割作业接近收尾阶段限制锯链的进给深度，防止锯链过度切入木材下方的地面、石块等硬物造成锯链崩齿、断裂，同时在设备意外脱手、前端碰撞硬质障碍物时，保险杠可以率先承接碰撞载荷，保护锯链、链轮以及设备前端的壳体结构不受直接撞击损坏。从结构设计逻辑来看，该部件采用一体化的长条形异形板状结构，整体沿长度方向设置多组连续的弧形内凹齿形轮廓，

　　这种齿形结构并非装饰性设计，每一处内凹弧面都可以在不同直径的木材抵靠作业时形成稳定的卡合限位，避免作业过程中设备沿木材表面打滑，相比平直型的保险杠结构，这种多齿形轮廓可以适配从细枝到粗原木的不同直径作业对象，抵靠时的接触稳定性提升明显。部件上下两端分别设置圆形安装通孔，两个安装孔的中心距严格匹配对应型号链锯前端壳体的安装螺柱位置，安装时仅需穿过固定螺栓拧紧即可完成装配，不需要额外调整安装位置，安装后保险杠的突出高度经过匹配设计，既保证足够的支撑距离，让锯链在作业时不会因为保险杠过短而直接磕碰木材表面，也不会因为突出长度过大影响操作人员的切割视线、增加设备前端的额外重量。部件整体采用等厚度的板材冲压成型工艺路线，

　　结构没有多余的镂空或减重设计，保证整体的结构强度，在承受侧向撞击、持续抵靠压力时不会出现弯折变形，齿形的边缘全部做圆弧过渡处理，没有尖锐的棱角，避免作业过程中剐蹭操作人员的衣物或者划伤木材表面，安装完成后保险杠的最外沿轮廓略超出锯链导板的前端边缘，在设备意外跌落时可以率先接触地面，避免导板、锯链直接受撞击变形。在实际建模过程中，每一处齿形的弧度都经过反复调整，确保抵靠不同直径木材时都能形成至少两个接触支撑点，让操作人员在施加进给压力时受力更均匀，降低长时间作业的操作疲劳感，两端安装孔的位置公差控制在合理范围内，保证装配后与设备壳体贴合紧密，不会出现安装松动、异响的问题。
