多槽带轮式滑轮三维结构设计作品

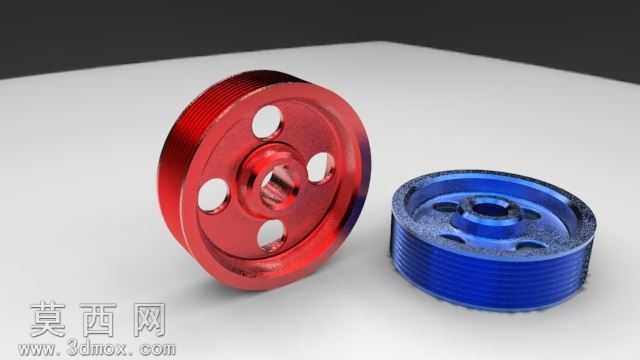

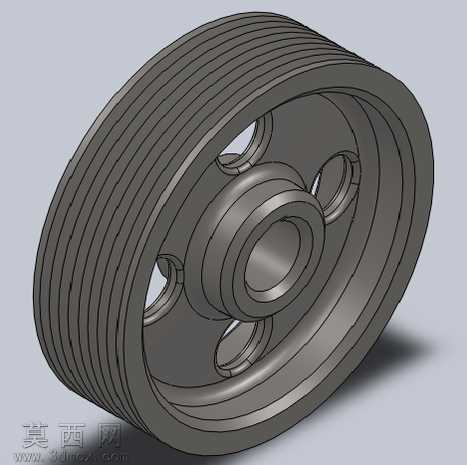

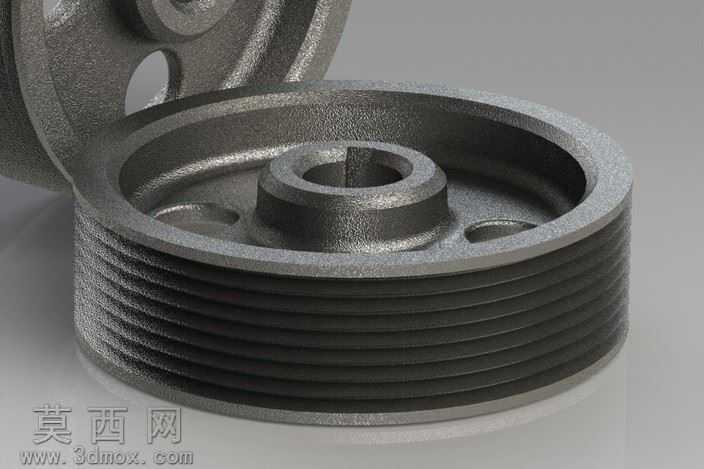

本滑轮作品采用三维参数化建模方式完成整体结构设计，建模过程中先以旋转凸台特征构建轮体的基础回转基体，精准把控轮缘、轮辐、轮毂三个核心部分的同轴度公差，确保各回转面的轴线完全重合，避免后续装配或运动过程中出现偏摆问题。轮缘部分设计有多道平行的环形凹槽，建模时通过阵列切除特征完成槽型的均匀排布，每道槽的截面轮廓、槽间距、槽深参数均保持一致，可适配多楔带或者绳索的传动、导向需求，槽面做了微小的圆角过渡处理，既可以减少接触应力集中，也能降低配套传动件的磨损速率。轮辐部分采用镂空式结构设计，通过圆周阵列的切除特征生成四个均匀分布的辐条开口，在保证轮体整体结构强度、刚性满足使用要求的前提下，有效减轻了滑轮的整体自重，减少材料消耗，同时辐条与轮缘、轮毂的衔接位置都做了平滑的圆角过渡，避免直角位置产生应力集中，提升零件的抗疲劳性能。轮毂部分设计为阶梯式轴孔结构，可适配不同直径的安装转轴，轴孔端面预留有安装定位的贴合面，能够保证滑轮安装后的轴向定位精度。材质渲染上采用哑光深灰金属质感，模拟铸铁或者铸钢的实际零件材质效果，渲染时调整了环境光的漫反射参数，清晰呈现出轮体各部分的结构轮廓、槽型细节以及过渡圆角的形态，让模型的展示效果更贴近真实工业零件的视觉观感。设计过程中充分考虑了滑轮的实际使用场景，对轮体的壁厚做了合理分配，轮缘部分壁厚满足传动受力要求，轮毂部分壁厚适配转轴的扭矩传递需求，整体结构没有冗余的设计特征，既符合机械加工的工艺要求，也兼顾了零件的实用性与经济性，可直接用于机械传动结构的装配验证、导向机构的方案设计参考。
