气动活塞式可控震源内部结构展示

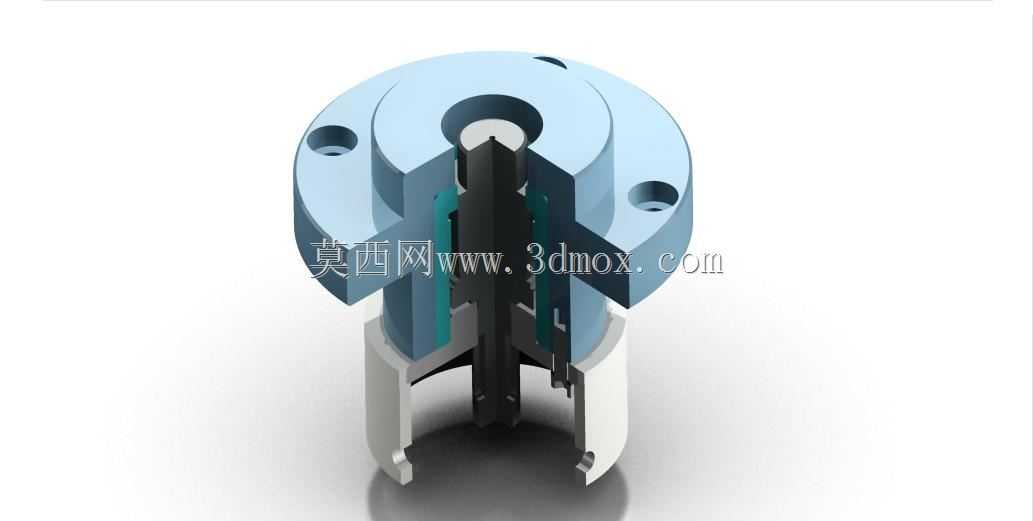

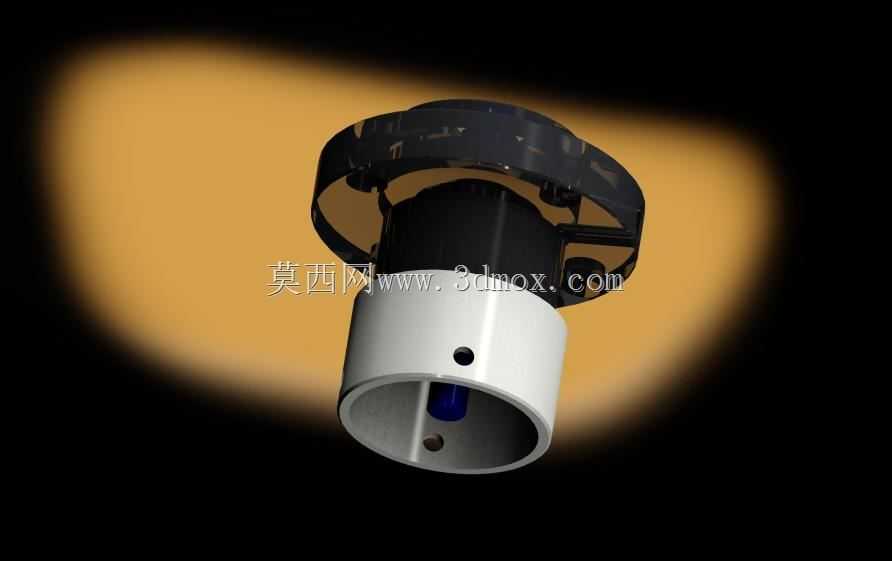

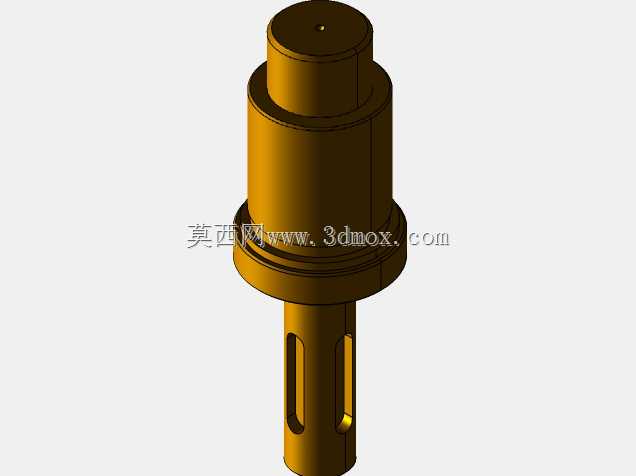

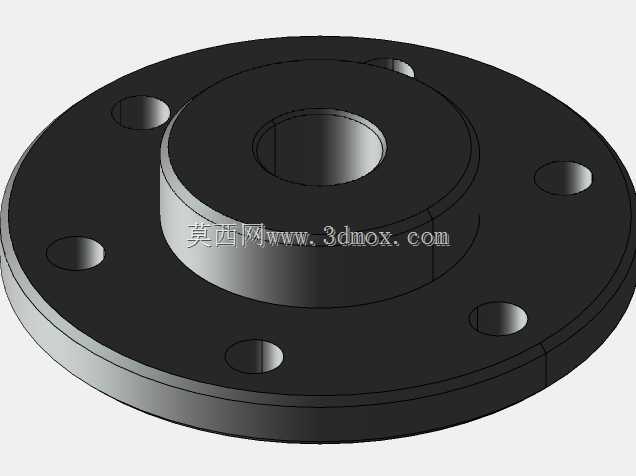

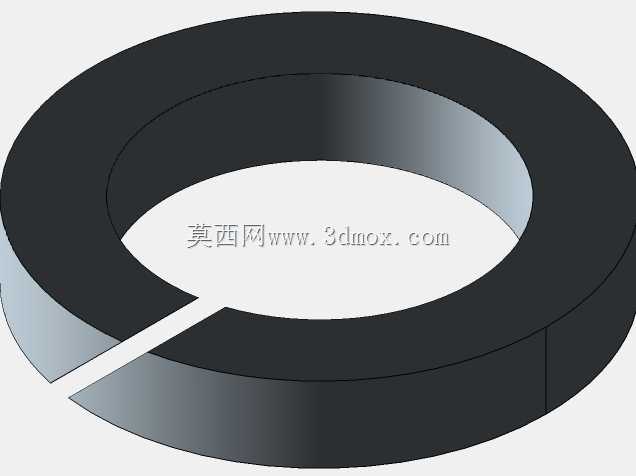

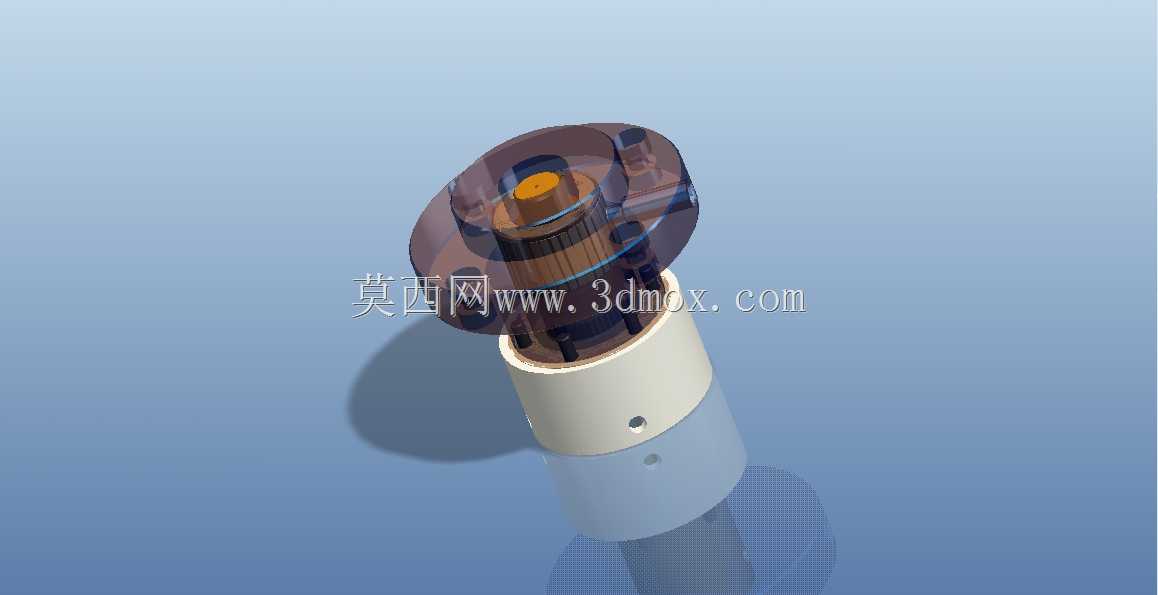

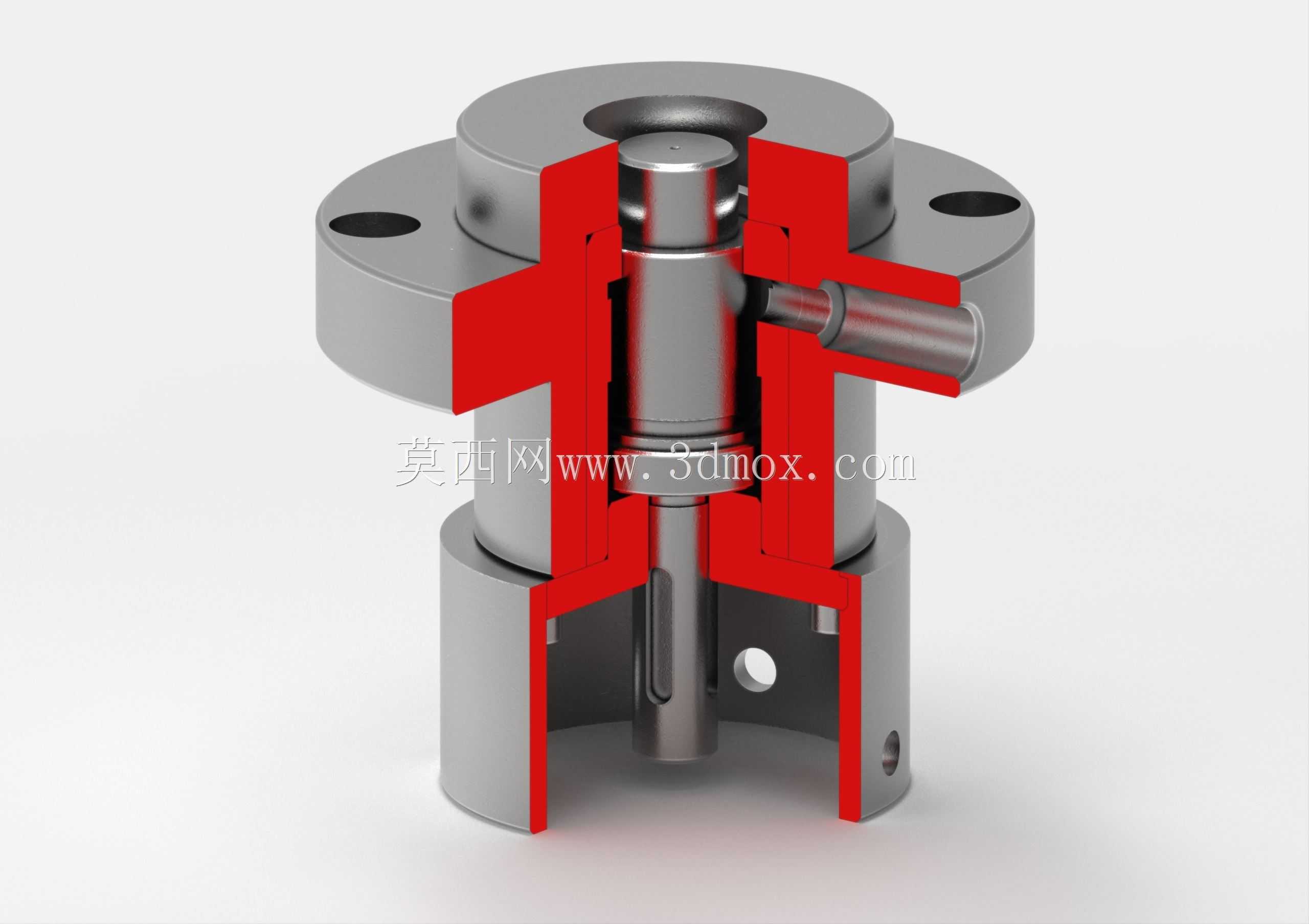

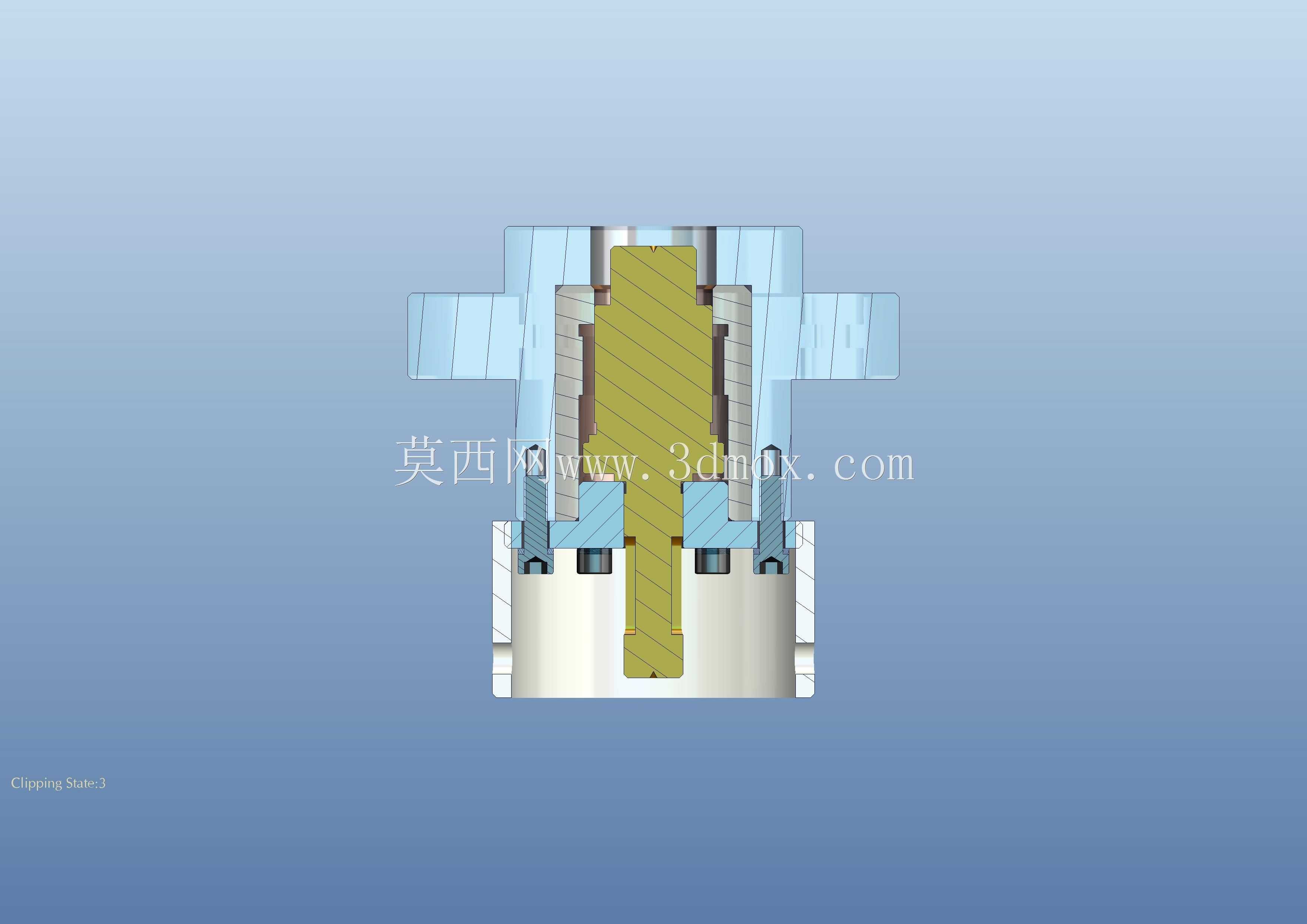

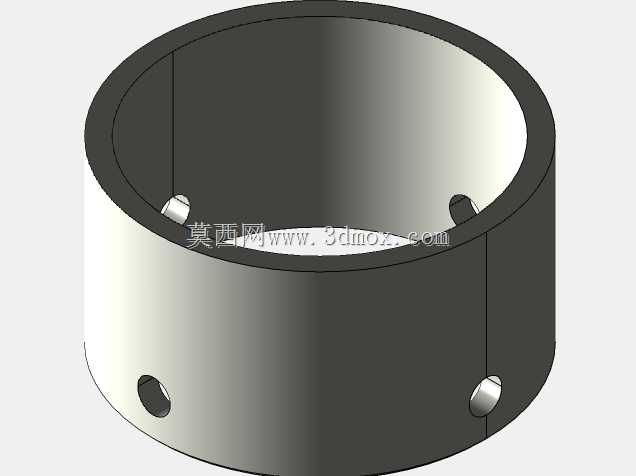

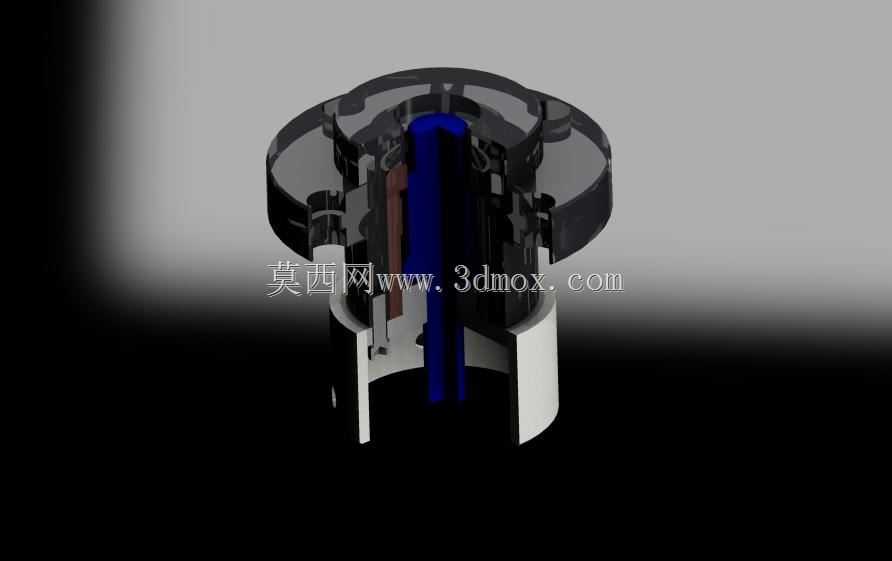

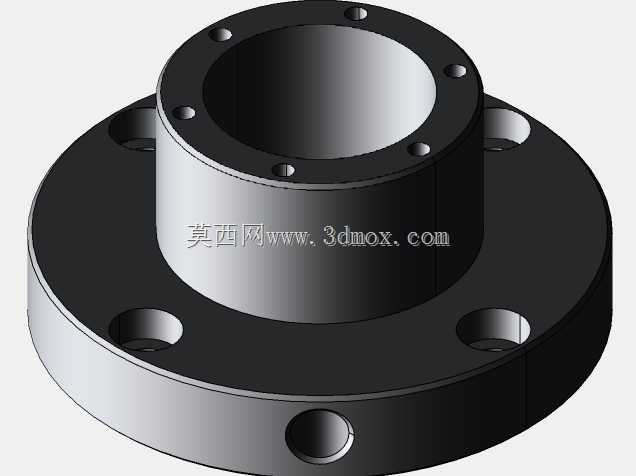

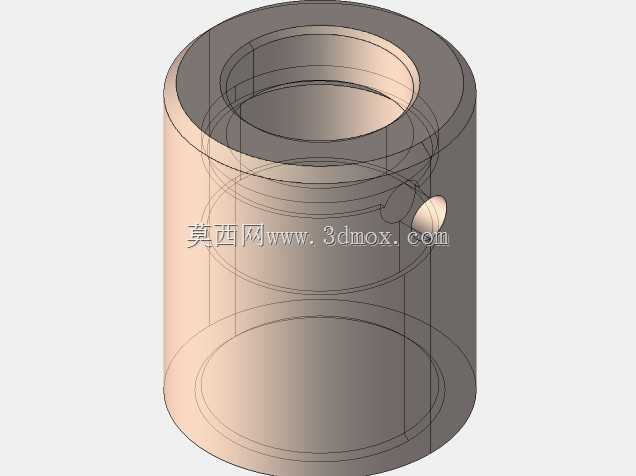

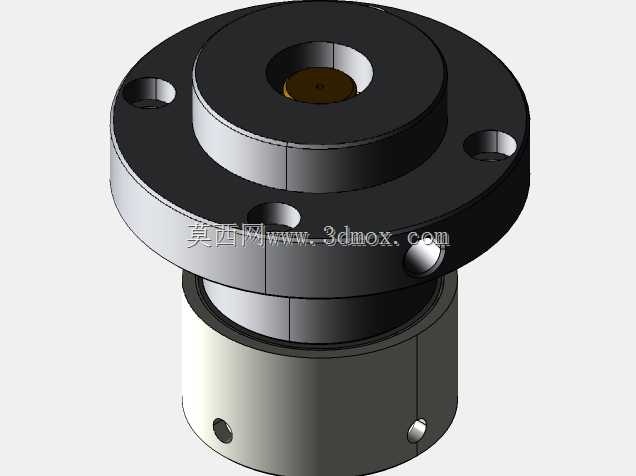

在地质勘探、工程物探、岩土工程检测等作业场景中，可控震源是替代炸药震源实现安全绿色激振的核心部件，这款气动活塞式可控震源，依靠压缩空气作为动力源完成可控频率、可控激振力的振动输出，相比液压式震源，它的响应速度更快，维护成本更低，适合浅层地质勘探、小型工程场地检测、室内振动试验台搭建等对安装空间有严格限制的场景。从结构设计来看，这款震源采用同轴活塞布局，上下缸体通过带安装孔的法兰盘实现定位连接，法兰盘上的通孔可直接穿装螺栓固定在安装基座上，安装时需注意活塞输出端的轴向同轴度，避免侧向力导致活塞密封件偏磨，缩短设备使用寿命。活塞组件采用分段式设计，上部为配气段，通过侧向的进气接口接入压缩空气，配气腔的流道经过对称设计，保证活塞上下腔进气、排气的压力均衡，避免活塞运动过程中出现偏载；下部为激振输出段，通过活塞的往复运动带动配重块产生定向激振力，活塞与缸体之间采用组合密封结构，既保证压缩空气的密封性能，又能降低活塞往复运动的摩擦阻力，减少工作过程中的能量损耗。设计过程中，缸体的壁厚经过强度校核，能够承受额定工作压力下的交变载荷，避免长期振动工况下出现缸体疲劳开裂的问题；外部的连接法兰采用一体化加工成型，安装面的平面度控制在合理公差范围内，保证安装后设备的整体刚性，减少振动传递过程中的能量损失。侧向布置的气路接口采用标准管螺纹设计，可直接对接常规气动管路，无需额外定制转接头，降低现场安装的适配难度。活塞的运动行程经过匹配设计，可通过调整进气压力、配气频率来改变输出激振力的大小与振动频率，适配不同检测深度、不同分辨率要求的勘探作业需求。下部缸体开设的观察孔可用于日常检查活塞密封件的磨损情况，无需完全拆解设备即可完成密封件的快速更换，大幅降低现场维护的时间成本。整体结构采用对称式布局，所有运动部件的质心均落在设备中心轴线上，工作过程中不会产生额外的侧向倾覆力矩，既可以垂直安装使用，也可以根据作业需求调整安装角度，适配不同方向的激振作业要求。安装边界方面，设备的最大外径由上部法兰盘尺寸决定，安装时需在法兰盘周边预留足够的扳手操作空间，方便螺栓的紧固与后期拆卸；下部输出端需与被激振对象之间采用刚性连接，保证激振力的有效传递，避免连接间隙导致的激振能量损耗与异常振动噪音。
