Y型布局六旋翼碳纤维航拍无人机设计

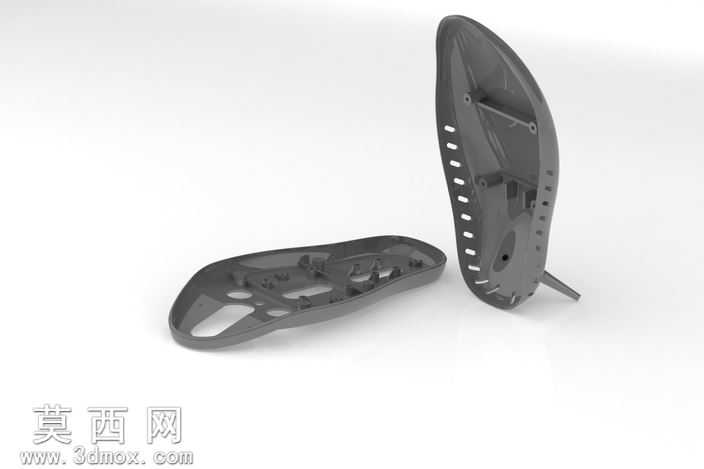

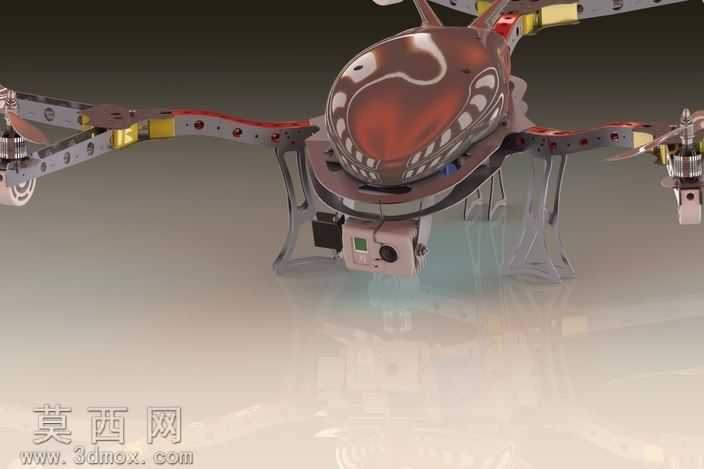

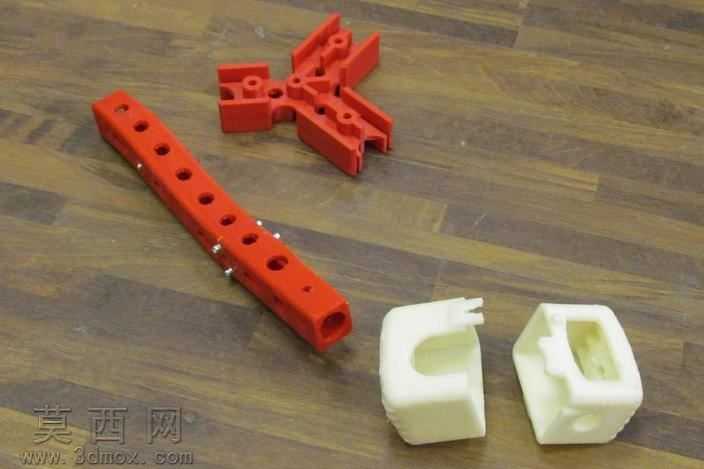

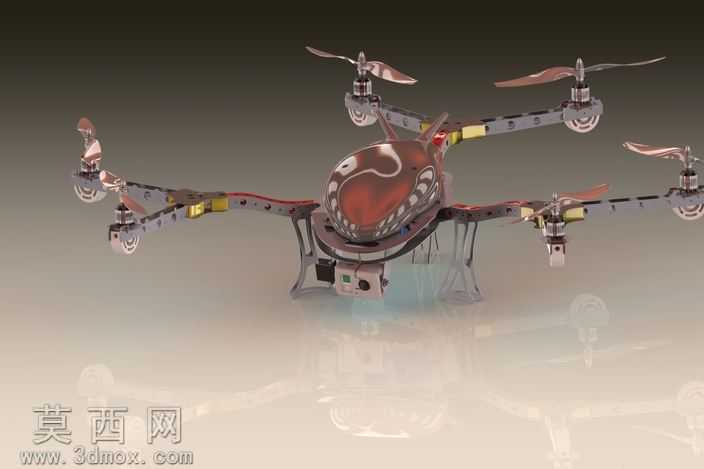

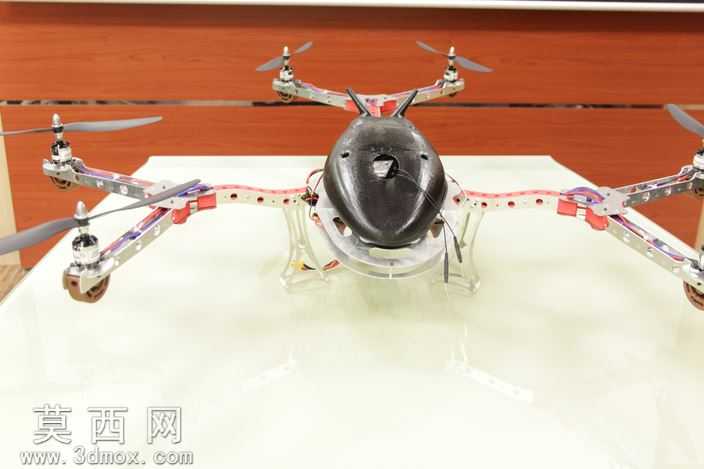

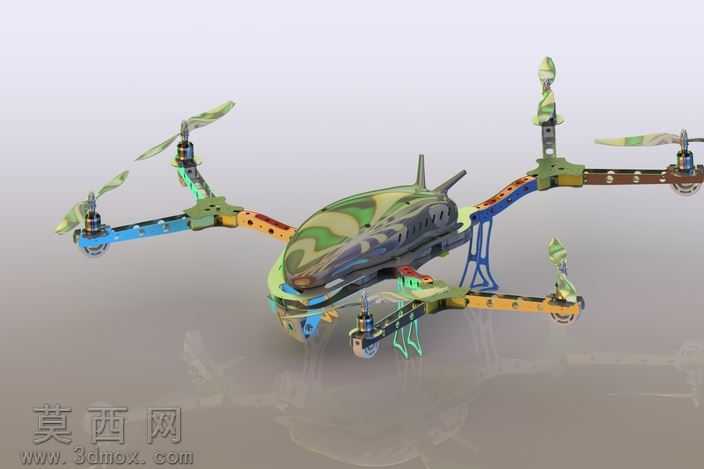

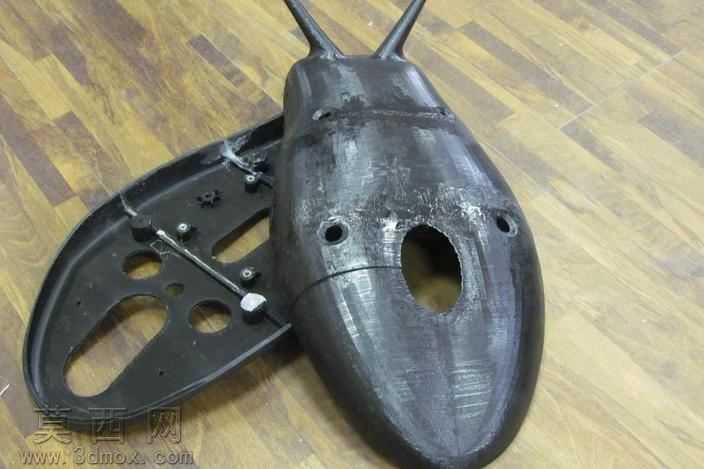

本作品为Y型布局六旋翼无人机的三维建模设计，整体采用非对称Y形机臂排布结构，区别于传统正六边形六旋翼的等距布局，三组主承力机臂从中心机身向外延伸，每组机臂末端上下布置两个共轴反桨旋翼单元，在缩减整机横向展开尺寸的同时保留六旋翼的动力冗余与升力储备，适配狭小空间的起降与飞行需求。建模阶段首先完成中心机身的曲面构建，机身主体采用流线型仿生曲面设计，上部外壳参考生物纹理做凹凸肌理处理，既降低飞行过程中的空气阻力，也通过曲面造型提升整机视觉辨识度，机身下部预留航拍载荷安装位，可适配通用运动相机与小型云台模块，起落架采用轻量化支脚结构，做弧形弯折处理，在降落时提供缓冲形变空间，避免硬着陆冲击损坏机身核心元件。材质设计上，机臂主体预设碳纤维复合材料属性，渲染时还原碳纤维材质特有的斜向编织纹理与半哑光质感，匹配设计说明中优先选用碳纤维材料的制作思路，充分利用碳纤维比强度高、重量轻的特性，降低整机自重以提升续航与载荷能力；旋翼部分采用半透明亮面塑料材质，模拟真实尼龙螺旋桨的质感，旋翼根部的电机座做金属磨砂材质处理，还原无刷电机的金属外壳质感，机身外壳采用红黑搭配的高光烤漆材质，与碳纤维机臂形成视觉层次区分。结构设计上，每片机臂与中心机身的连接位置做加强筋过渡处理，避免飞行过程中机臂受升力作用产生震颤，机臂内部预留走线空间，可将电调、供电线路隐藏于机臂内部，降低飞行风阻同时避免线路外露造成的缠绕风险；共轴双旋翼的上下桨叶预留足够安全间距，避免高速旋转时出现桨叶擦碰问题，起落架与机身采用快拆结构设计，方便日常收纳与运输。设计过程中针对原方案采用汽车推力较小的问题，通过优化机臂角度与旋翼安装位，调整动力输出的力臂长度，在不增加整机重量的前提下提升单组旋翼的推力转化效率，兼顾飞行稳定性与机动性能，整体模型完成了所有零部件的装配校验，可直接用于结构验证、渲染展示与后续的实物制作参考。
