多螺纹孔测量校准用方块工装

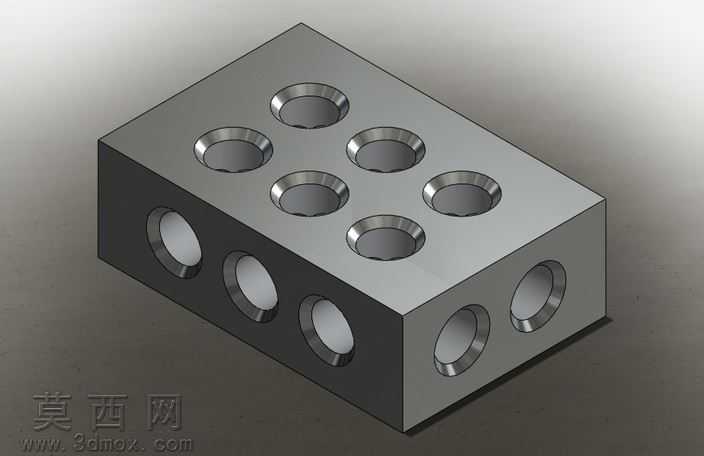

本作品为用于设备设置与测量的多孔螺纹基准块，整体采用长方体构型设计，在三维建模阶段首先以基准原点为核心绘制长方体基体，通过对称约束保证各面的平面度与相邻面的垂直度公差，为后续孔位加工提供精准的定位基准。建模过程中优先完成顶面6个呈阵列排布的1/2-13螺纹孔设计，每个螺纹孔入口处均添加了倒角沉孔结构，既可以去除孔口加工毛刺，也能引导螺纹连接件顺畅旋入，避免螺纹首牙磕碰损坏；随后完成相邻两个侧面的孔位布局，两个侧面分别排布3个与4个同规格螺纹孔，所有孔位均采用线性阵列配合几何约束完成定位，保证孔间距的尺寸精度符合测量基准的使用要求。材质渲染阶段选用金属磨砂钢材作为基体材质，通过调整材质的粗糙度、金属度参数还原钢制工装的哑光金属质感，螺纹孔内壁添加轻微的反光效果模拟机加工后的金属表面纹理，整体渲染效果清晰展现各孔位的分布位置与结构细节。设计思路上围绕测量校准的使用需求，将不同方向的螺纹孔集成在同一块基体上，可同时满足多方向装夹定位、基准传递的使用需求，无需频繁更换校准块即可完成设备多轴方向的参数设置与精度校验，长方体的规整外形也方便在工作台面上装夹固定，各面的孔位布局经过优化，避免不同方向的孔在基体内部发生干涉，保证基体整体的结构强度，能够承受装夹与测量过程中的外力作用，不易发生变形影响测量精度。建模过程中对所有螺纹特征采用简化建模方式，在保证外观结构准确的同时降低模型冗余数据，方便后续导入装配环境使用，各孔位的深度参数均按照实际使用需求设置，保证螺纹旋合长度满足装夹强度要求。
