曼波鱼传动配套圆柱螺旋压缩弹簧设计

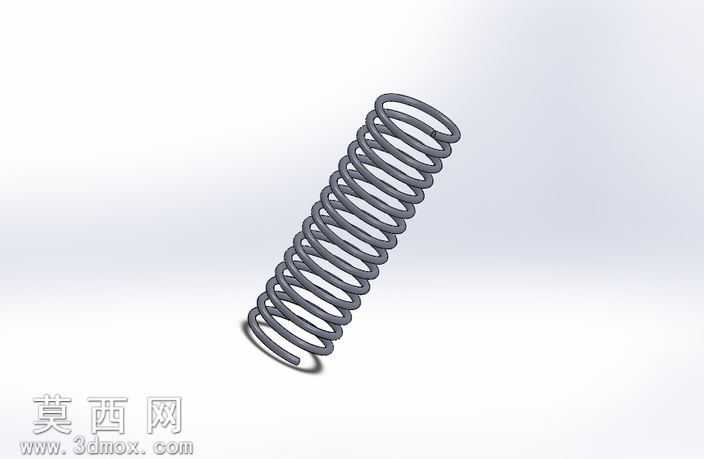

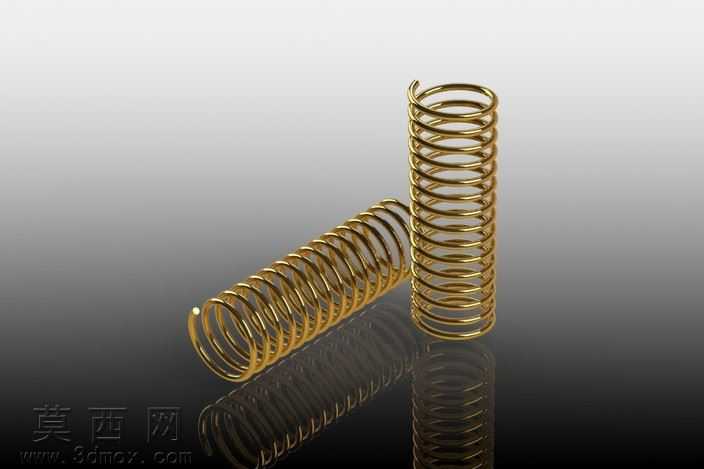

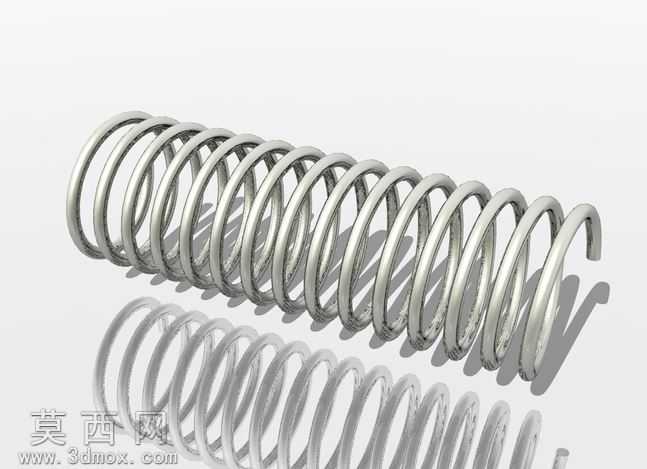

本作品为适配曼波鱼齿轮传动系统设计的圆柱螺旋压缩弹簧三维模型，建模阶段以机械设计标准中圆柱螺旋压缩弹簧的参数规范为核心依据，首先确定弹簧的有效圈数、支撑圈数、中径、线径、自由高度、节距等核心结构参数，在三维建模软件中通过螺旋线扫描生成弹簧主体轮廓，对两端支撑圈进行并圈磨平处理，还原实际弹簧的端部结构特征，保证模型结构与工业实际生产的弹簧零件完全一致。建模过程中严格把控螺旋升角的参数精度，确保每一圈簧丝的间距均匀一致，簧丝截面为标准圆形，扫描路径的螺旋线平滑无拐点，避免出现建模失真导致的结构干涉问题。材质渲染阶段采用弹簧钢常用的氧化发黑处理质感，赋予模型深灰哑光金属材质，调整材质的粗糙度、金属度参数，还原弹簧钢热处理后的表面质感，同时添加柔和的环境光影效果，清晰展现弹簧的螺旋结构轮廓与簧丝的粗细特征，让模型视觉效果贴近真实工业零件的实物状态。结构设计上，该弹簧与配套的曼波鱼齿轮传动结构适配，主要用于传动系统中的缓冲复位、预紧储能场景，设计时充分考虑弹簧的刚度特性与载荷行程匹配关系，确保弹簧在工作压缩行程内不会出现并圈失效，支撑圈的结构设计能够保证弹簧安装时的端面贴合度，避免工作过程中出现偏载歪斜的问题。建模完成后对模型进行结构校验，确认弹簧的各部分尺寸参数符合设计要求，无几何错误、破面、重叠面等建模问题，可直接用于传动系统的虚拟装配、运动仿真、工程图导出等工作，能够直观展现弹簧在齿轮传动机构中的安装位置与工作状态，为机械传动系统的设计验证提供准确的三维模型支撑。
