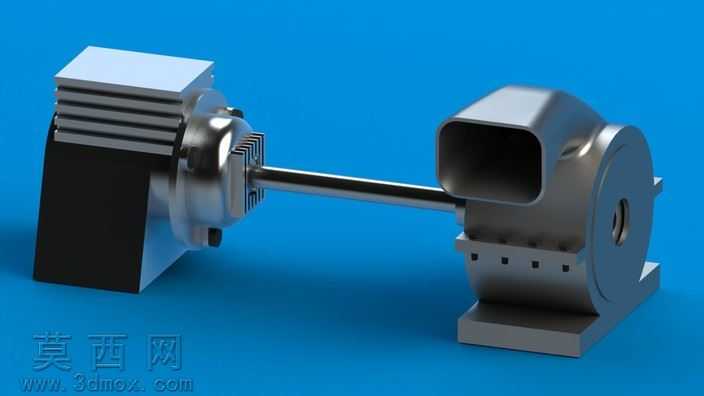

电机直连离心式风机组装三维结构

本作品为电机直驱式离心风机的完整装配三维模型，建模过程严格遵循机械设计的装配逻辑与尺寸规范，先完成各独立零部件的参数化建模，再按照实际装配约束完成整体组装。建模阶段首先构建驱动端的电机部分：对电机的散热筋外壳采用拉伸加阵列特征完成，还原了铝制散热壳体的平行肋条结构，电机端盖的安装止口、轴承位采用旋转切除特征保证同轴度，接线盒部分通过凸台拉伸与圆角处理还原工业电机的外观细节，电机底座的安装孔位严格匹配通用风机的安装尺寸标准。传动连接部分采用等直径长轴结构，建模时通过轴肩定位特征明确电机输出端与风轮输入端的装配位置，轴段的同轴度约束在装配环境中通过重合、同轴心配合完成，保证传动过程无偏心抖动问题。风机蜗壳部分是建模的核心结构，采用钣金特征与实体建模结合的方式完成：蜗壳的渐开线型流道通过放样特征构建，精准还原离心风机的气流扩容流道结构，进风口采用方形法兰接口，法兰上的安装孔通过圆周阵列完成均匀排布，出风口的导流结构做了平滑圆角处理，减少风阻损耗，蜗壳底部的一体式安装底座做了加强筋结构设计，提升整体支撑强度，风轮部分隐藏于蜗壳内部，建模时按照前向多翼离心风轮的叶片参数完成阵列，保证叶片角度符合气动设计要求。渲染阶段采用金属材质为主的材质方案：电机外壳赋予磨砂铝合金材质，调整粗糙度参数还原铸铝壳体的哑光金属质感，传动长轴赋予抛光钢材材质，添加轻微反射效果表现机加工轴的光洁表面，蜗壳部分赋予拉丝不锈钢材质，调整纹理方向与金属度参数，还原钣金焊接后的金属表面质感，安装底座赋予铸铁材质，添加细微颗粒纹理提升真实感。场景采用纯色蓝色背景，布置三点式布光：主光源从左上方45度照射，突出电机散热筋与蜗壳的立体结构，辅助光源从右侧补光消除暗部死黑，轮廓光从后方打亮模型边缘，提升整体层次感，渲染输出时开启环境光遮蔽效果，让装配缝隙处的阴影更自然，清晰展现各部件的装配位置关系。设计过程中充分考虑了实际生产的装配合理性，所有配合面均预留了合理的装配间隙，安装孔位、连接尺寸均参考通用工业风机的行业标准，既还原了风机的完整外观结构，也清晰展现了电机直连传动的内部装配逻辑，可用于风机结构教学、装配演示、产品选型参考等场景。
