楼梯间伸缩支腿式重物吊运设备结构

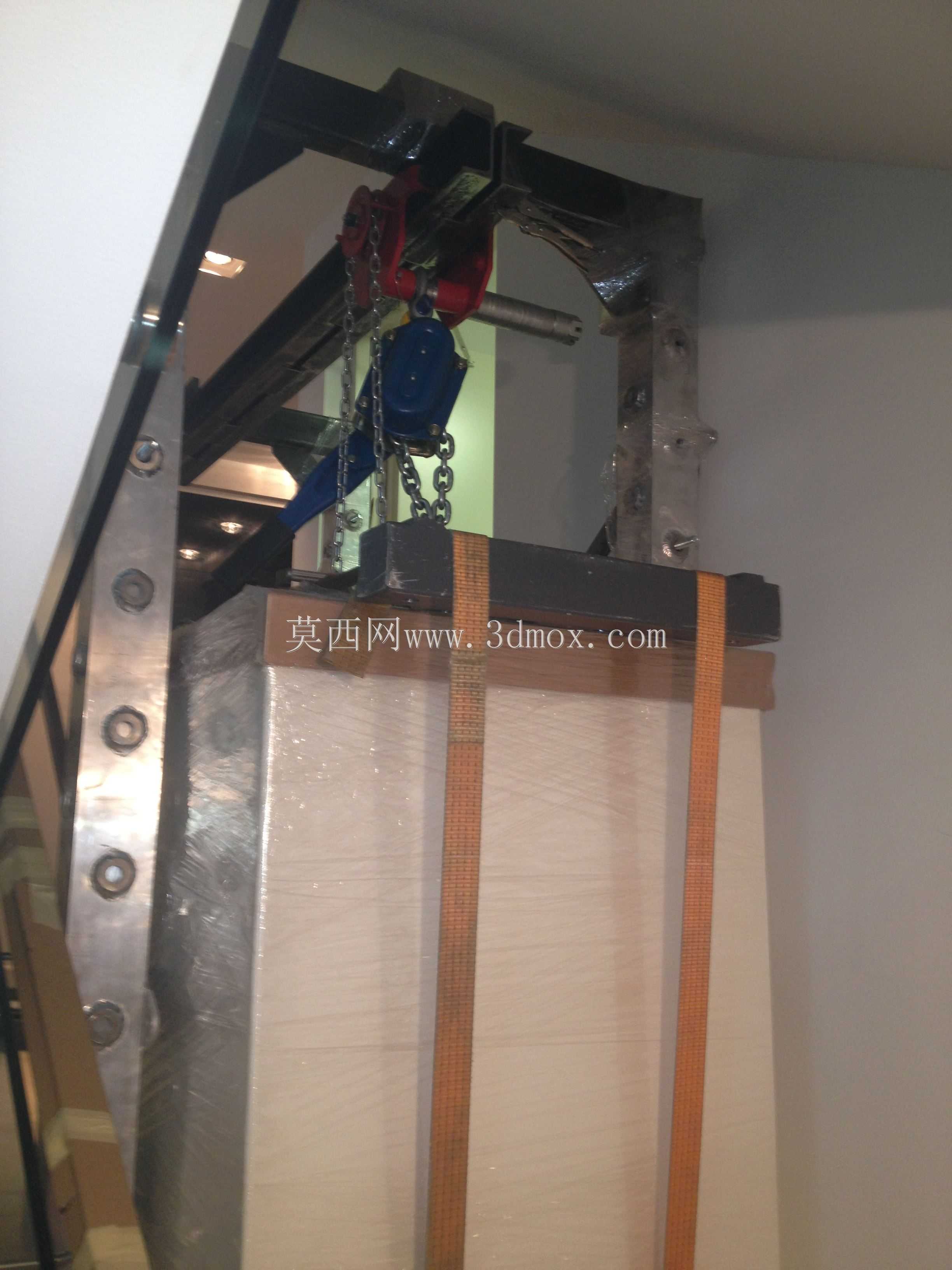

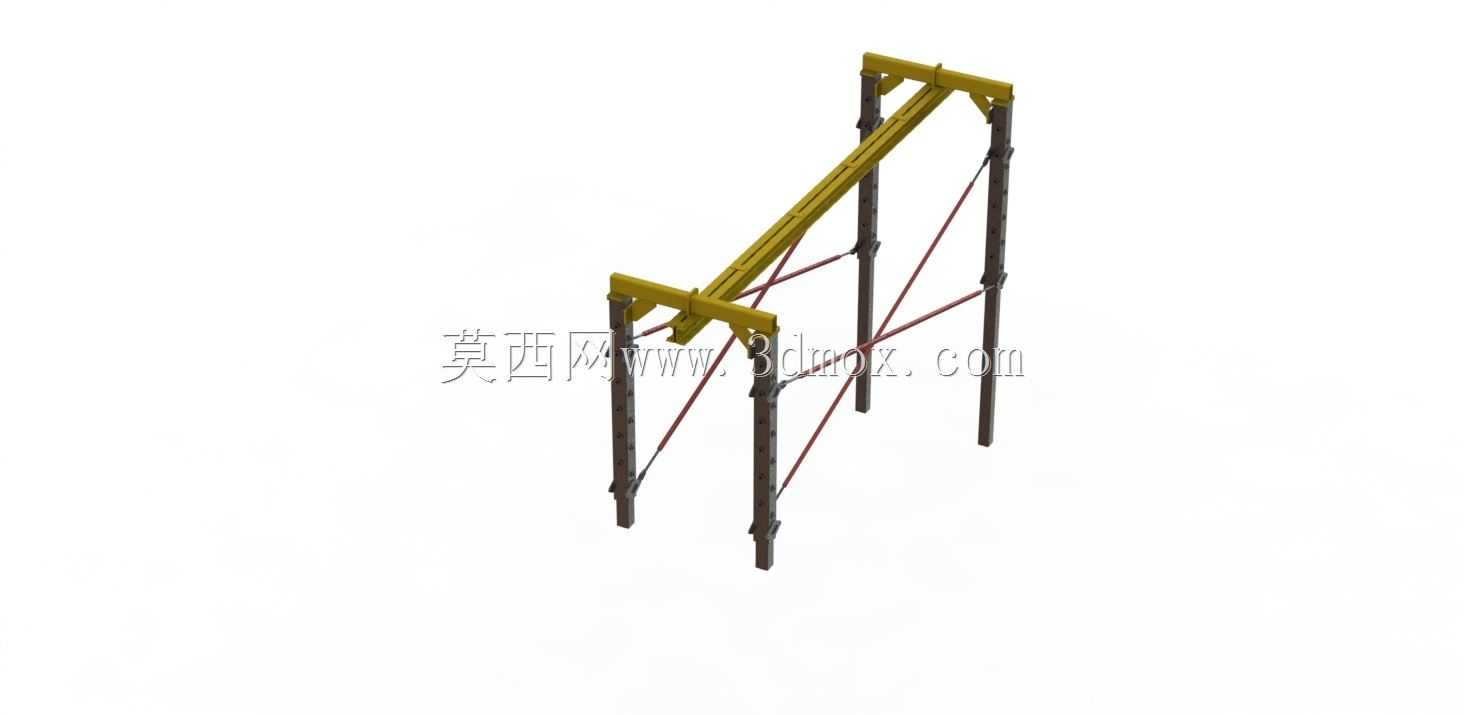

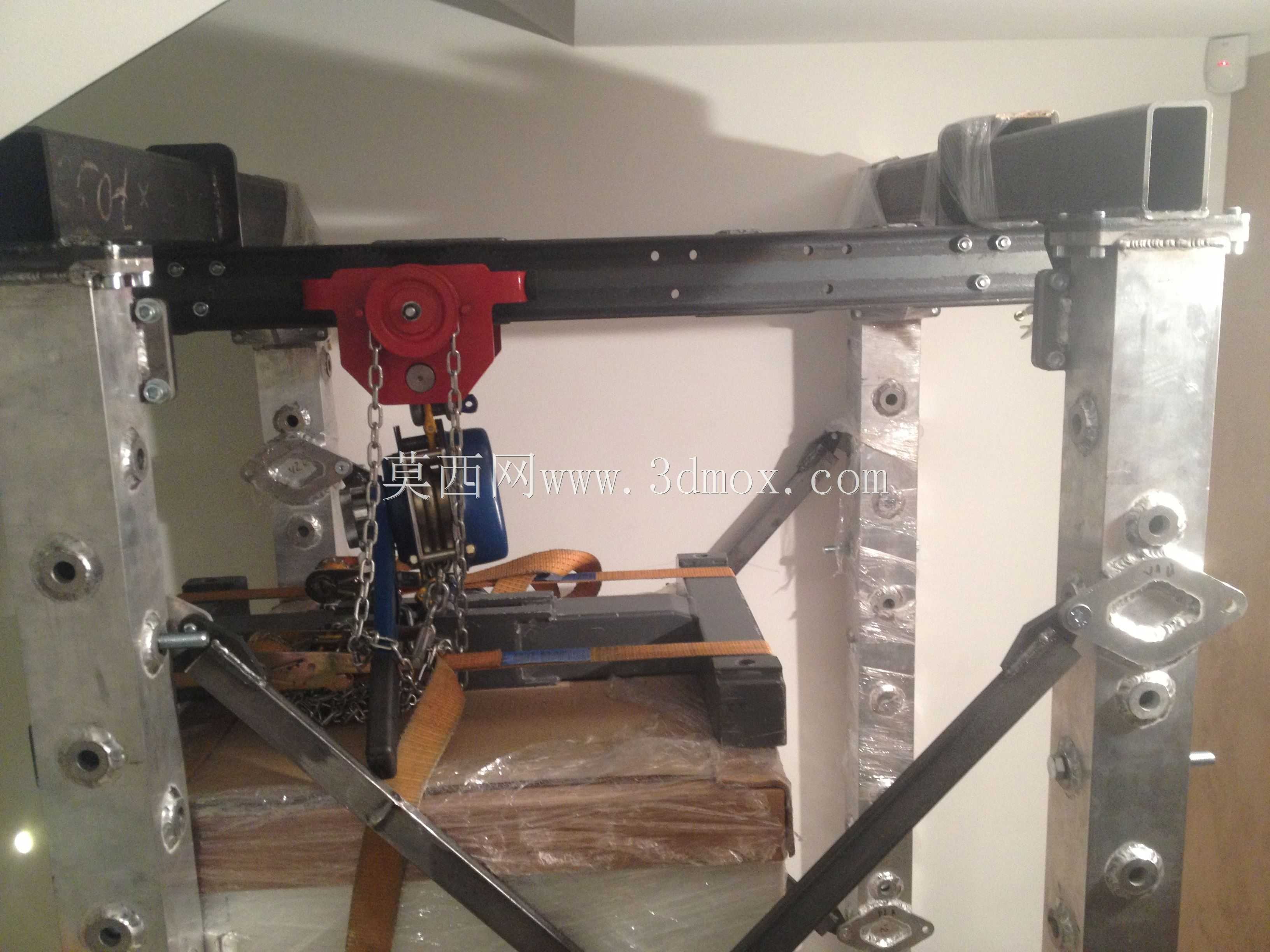

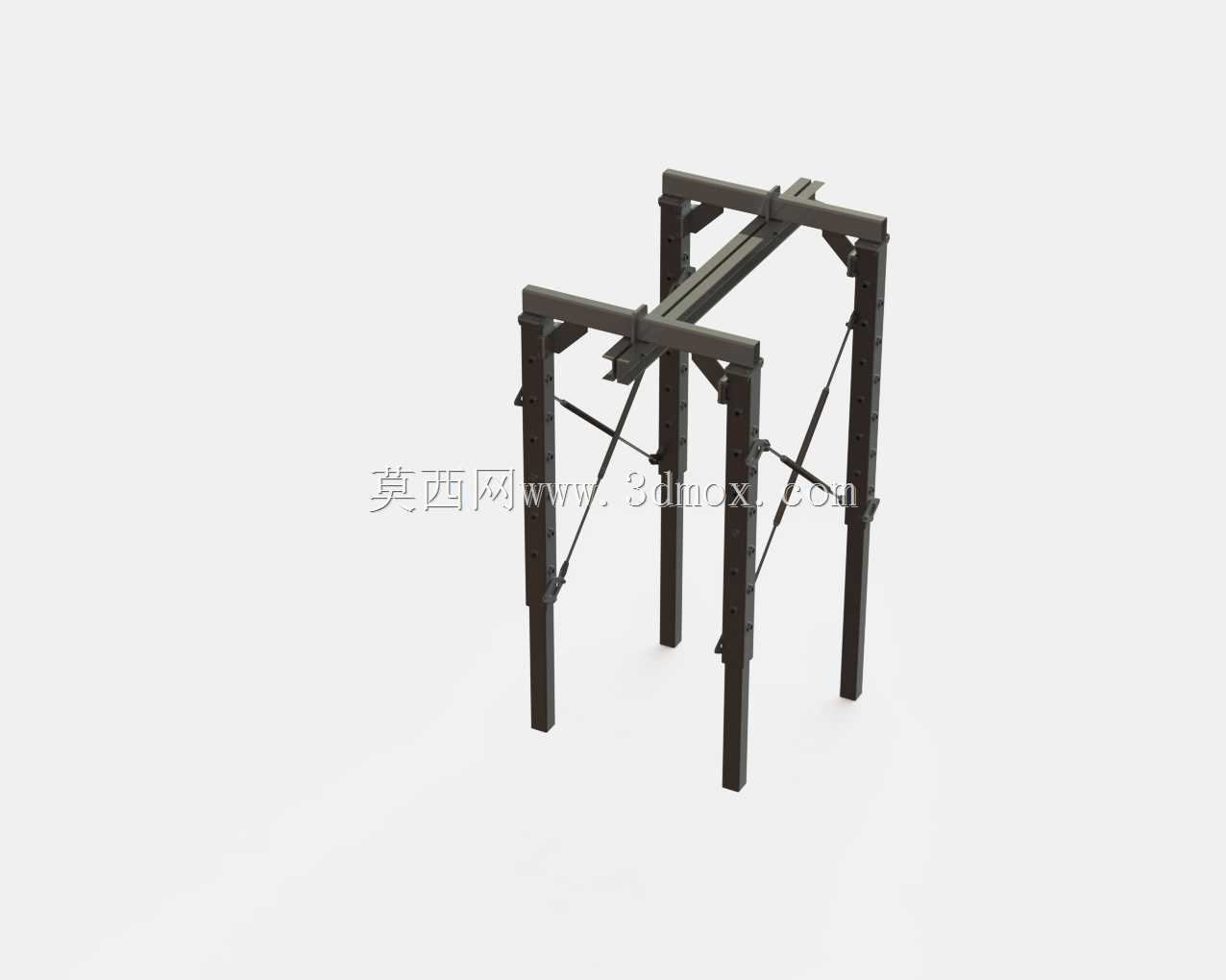

在民用建筑二次结构施工、老旧小区改造以及别墅地下室物料转运场景中，常规起重设备受限于楼梯间狭窄的通行空间，往往无法完成跨楼层的重物垂直转运作业，这款可适配楼梯工况的吊运设备正是针对这类痛点完成的结构设计。设备整体采用双立柱配合斜向主梁的框架式承载结构，四根竖向支腿作为主要承载部件，每根支腿都设计为可伸缩调节的分段式结构，能够根据楼梯踏步的高度差、楼层间的垂直距离灵活调整支腿伸出长度，保证设备在倾斜的楼梯梯段上安装时，主梁始终保持水平受力状态，避免偏载带来的结构失稳风险。支腿底部设计有防滑承载垫板，安装时可直接抵靠在楼梯踏步的水平面与垂直面交接位置，无需额外打膨胀螺栓固定，不会对建筑结构造成破坏，适配从一楼到地下室的长距离梯段安装需求，单套设备的额定承载能力可达1500公斤，完全能够满足建筑装修阶段罗森格伦板材、重型建材、设备构件的吊运需求。主梁部分采用型钢焊接的箱型截面结构，沿主梁长度方向预留电动葫芦的行走轨道，电动葫芦可沿主梁全程移动，配合支腿的位置调整，能够覆盖楼梯间全宽度范围的物料落点，避免二次人工搬运。斜向布置的拉杆采用圆钢加工，两端通过铰接节点与立柱、主梁连接，既能够抵消主梁受载产生的下挠变形，又可以在设备拆装时快速拆解，拆分后的所有部件都能够通过单人搬运通过常规住宅楼梯间，转场安装无需额外吊装设备配合。设计过程中重点校核了支腿伸缩段的抗剪强度、主梁的抗弯刚度以及铰接节点的连接可靠性，针对楼梯间常见的2.4米至3.2米层高范围，支腿的调节行程预留了足够的安全余量，安装时仅需根据现场梯段的实际坡度调整各支腿长度，保证四个支腿的受力均匀即可完成架设，无需复杂的调试流程。相较于传统的室内吊运机，这款设备不需要在楼板或墙体上开孔固定，也不会占用楼梯间的通行通道，吊运作业过程中人员可在设备侧面安全区域操作，避免重物坠落的安全风险，尤其适合无法使用大型吊装设备的狭小室内垂直转运场景，结构件全部采用常规型钢与标准件加工，加工制造成本低，维护保养简单，能够适配绝大多数民用建筑楼梯间的尺寸边界。
