NEMA23混合伺服电机结构设计

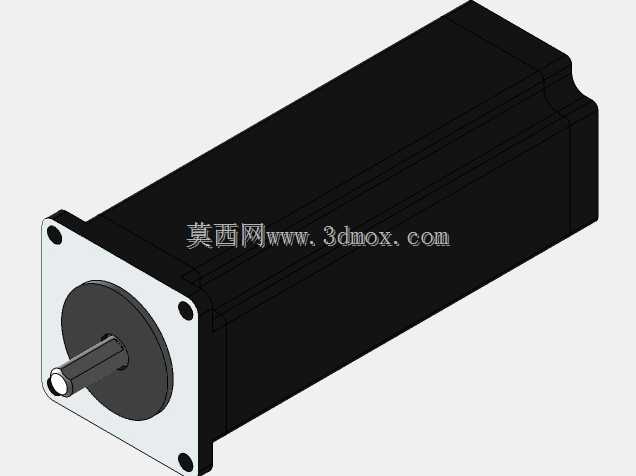

做自动化设备结构设计的工程师，在选型传动驱动部件时，对NEMA23规格的混合伺服电机肯定不会陌生，这类电机介于开环步进与纯伺服之间，兼顾了步进电机的低成本、高保持扭矩特性，又带闭环反馈解决了步进丢步的痛点，在中小负载的精密传动场景里适配性极强。从三维结构来看，这款电机采用方形安装法兰设计，法兰安装孔位遵循NEMA23标准的安装间距，输出轴为单出轴D型切边结构，能直接搭配同步轮、联轴器、行星减速机等常用传动连接件，不需要额外做轴连接的定制改型，安装时只要匹配对应安装孔位的沉头螺丝，就能快速固定在设备安装板上，安装边界的预留尺寸要注意电机本体的方形截面边长，以及机身长度方向的出线空间，尾部编码器端要预留至少15mm的接线弯折空间，避免走线时与周边结构件产生干涉。

在实际应用场景里，这类混合伺服电机常被用在3D打印机的XYZ轴传动、小型数控雕刻机的进给轴、桌面型点胶机的位移驱动、自动锁螺丝机的轴系传动，还有小型包装设备的送膜、送料机构上，这些场景普遍不需要超大的输出扭矩，但对传动的位置精度、低速运行的平稳性有一定要求，同时又要控制设备整体的硬件成本，混合伺服刚好填补了开环步进和高端交流伺服之间的选型空白。从功能特性上看，这款电机本体集成了反馈编码器，能实时反馈转子位置，驱动器可以根据位置信号实时调整输出电流，不会像开环步进那样在负载突变时出现丢步、过冲的问题，低速运行时的震动和噪音也比同规格开环步进小很多，高速段的扭矩输出也比同尺寸步进电机更稳定，能覆盖0-3000转区间的常用传动转速需求。

设计这款电机的三维模型时，首先要还原的就是标准安装接口的尺寸精度，法兰的安装孔位、止口直径、输出轴的直径和切边尺寸、轴伸长度这些和安装适配直接相关的尺寸，必须严格遵循行业通用的NEMA23标准规范，不然工程师拿到模型做装配时，会出现和实际配件装不上的问题。机身部分的散热筋结构做了简化还原，实际电机的外壳是拉伸铝型材，表面的散热筋是和型材一体挤出的，建模时不需要做太细碎的工艺细节，只要把整体的外形轮廓、安装基准面做准确，就能满足结构设计时的干涉检查、安装空间预留的需求。尾部的编码器端盖和接线座的位置也做了准确还原，工程师在做设备走线布局时，可以直接参考模型上的接线座位置，规划线缆的走线路径和固定位置，避免实际装配时出现线缆长度不够、或者和周边结构刮蹭的问题。

在做设备结构布局时，要注意这类电机的安装方向，不管是水平安装还是垂直安装，输出轴的径向负载不能超过电机的额定径向负载值，如果是带垂直负载的轴系，要搭配带抱闸的型号或者加配重平衡结构，避免断电时负载下滑造成设备故障。另外电机和传动部件连接时，优先选用弹性联轴器，抵消安装时的同轴度误差，不要用刚性联轴器硬连接，不然长期运行会加大轴承的负载，缩短电机的使用寿命。模型里还原的电机本体外形，也能帮助工程师在设计时提前核算电机和周边钣金、型材、其他传动部件的安全间隙，尤其是在做紧凑型设备设计时，准确的电机外形模型能大幅减少后期改结构的概率，不用等实物买回来才发现空间不够装不上。

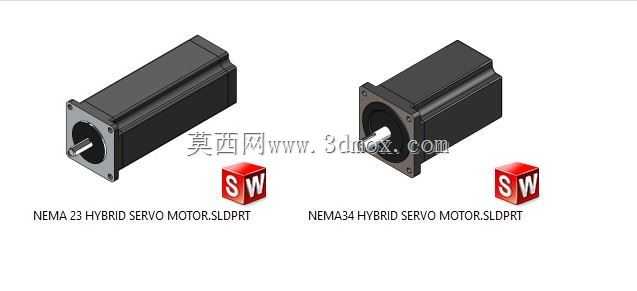

很多刚入行的结构工程师做选型时，容易只看电机的扭矩参数，忽略安装尺寸和接线空间的预留，这款三维模型把所有和安装、布局相关的结构特征都做了1:1还原，不管是做整机的装配仿真，还是做安装板的孔位设计，都能直接调用参考，不用自己对着二维样本一点点描尺寸，能节省不少建模的时间。另外模型里同时呈现了同系列NEMA34规格的电机外形，也方便工程师在做不同负载机型的系列化设计时，快速对比不同规格电机的尺寸差异，统一安装接口的设计规范，减少后续生产时的配件种类，降低装配和物料管理的成本。
