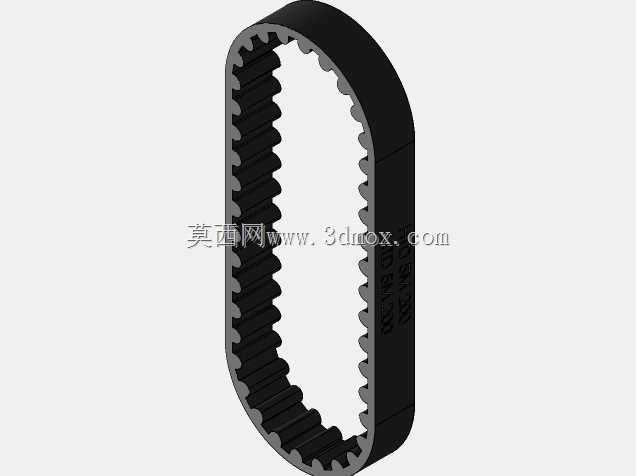

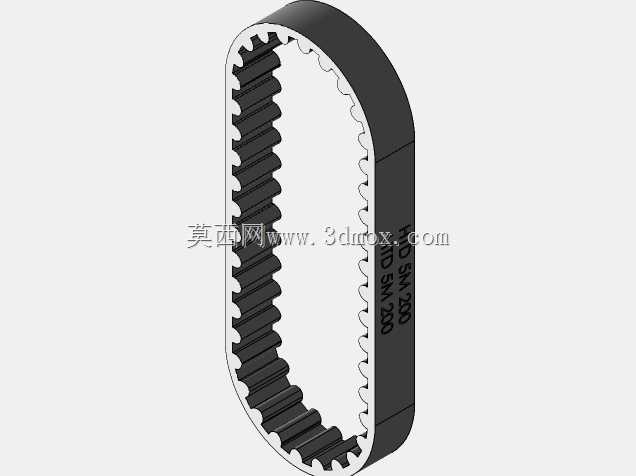

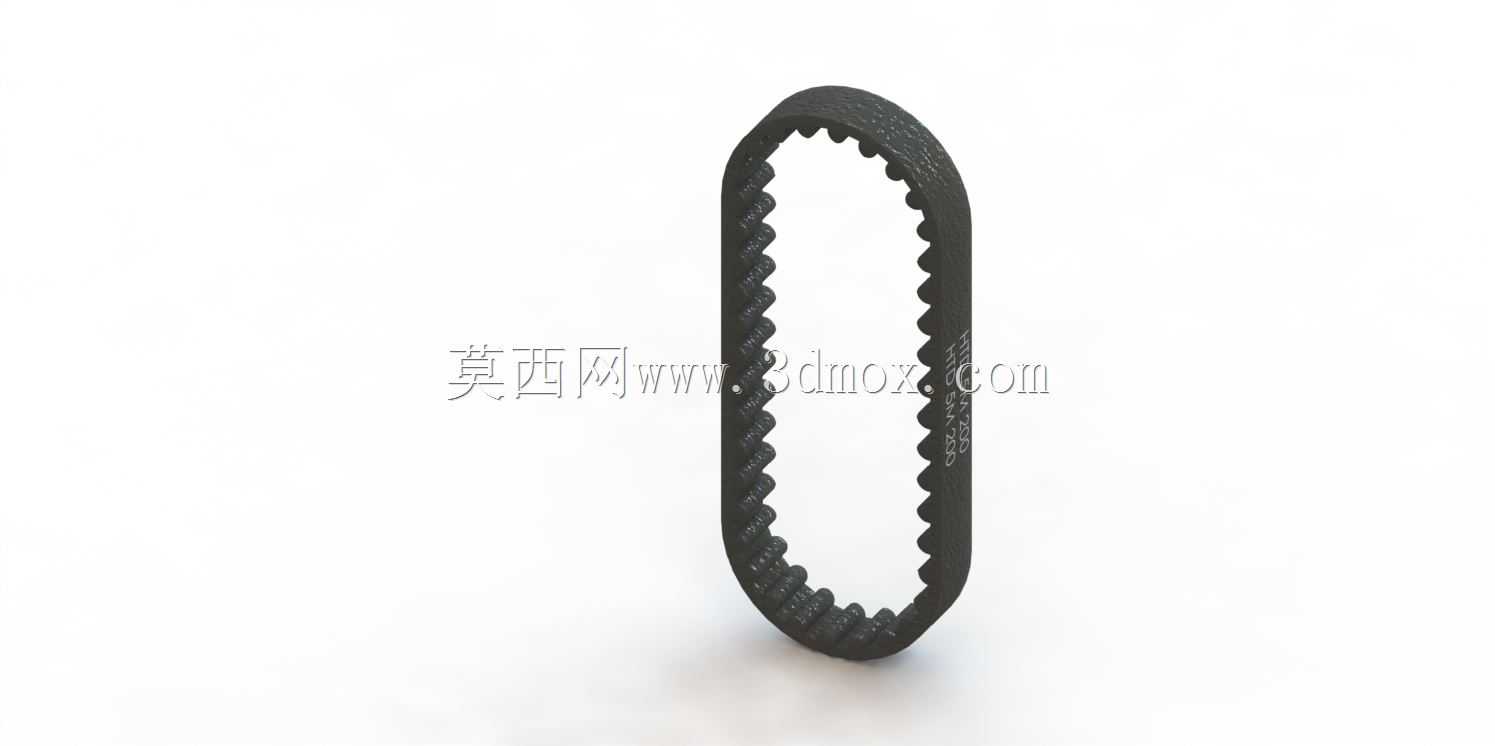

HTD5M200圆弧齿同步传动皮带结构

在轻工自动化输送、小型精密传动、闸门类启闭执行机构的传动链路设计中，这类圆弧齿同步带的选型与建模精度，直接决定了传动系统的回程误差、运行噪音与长期服役寿命。区别于平带依靠摩擦力传动的打滑风险、V带的传动比不准缺陷，HTD齿型的同步带采用圆弧齿廓啮合设计，齿面与带轮齿槽的接触应力分布更均匀，高速运转时不会出现梯形齿同步带易发生的齿根应力集中、跳齿断齿问题，能在无额外张紧调整的工况下长期保持精准的传动比输出。这款同步带的设计参数完全匹配小型传动场景的安装边界：总齿数40齿，节线长度200mm，带宽9mm，齿侧台阶高度5mm，建模过程中严格还原了齿面的啮合弧度、带背的平整厚度以及齿根的过渡圆角，没有做简化的齿形省略，确保导入装配环境后能直接完成带轮啮合干涉检查、张紧行程校核。在实际设备应用中，这类小规格同步带常被用在小型闸门的启闭驱动端，替代传统的齿轮传动或链传动，无需额外润滑，运行过程无金属接触噪音，即使在有少量粉尘的工况下也能稳定传动，不会像链条那样出现油污滴落、节距拉长跳齿的问题。设计选型时需要注意，该同步带的节线长度是安装中心距计算的核心基准，不能直接以外周长作为张紧调整依据，带宽9mm对应的额定传动扭矩适配小型伺服或步进电机的输出范围，台阶5mm的结构是为了匹配带轮的挡边设计，防止高速运转时皮带出现轴向窜动脱落。建模时还原的带体橡胶材质弹性形变参数，也能为后续的传动仿真提供真实的模型基础，帮助设计人员提前预判张紧力过大导致的轴承受力超标、张紧力不足导致的啮合打滑等潜在问题，在小型自动化设备、精密检测仪器、门禁闸机的传动结构设计中，这类精准的同步带模型能大幅减少选型试错成本，缩短整体设计周期。
