化油器节气门与浮动壳体间密封垫片

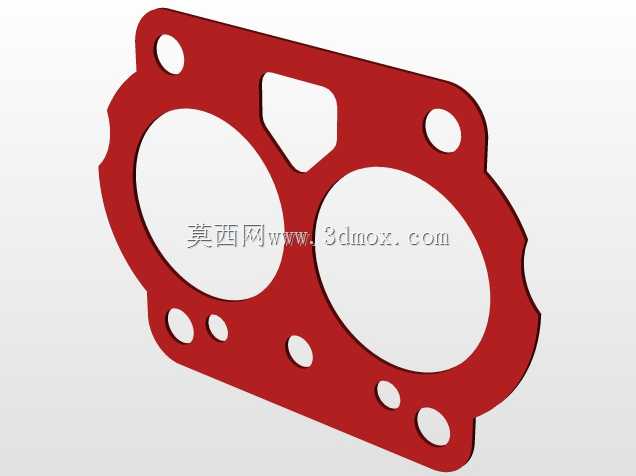

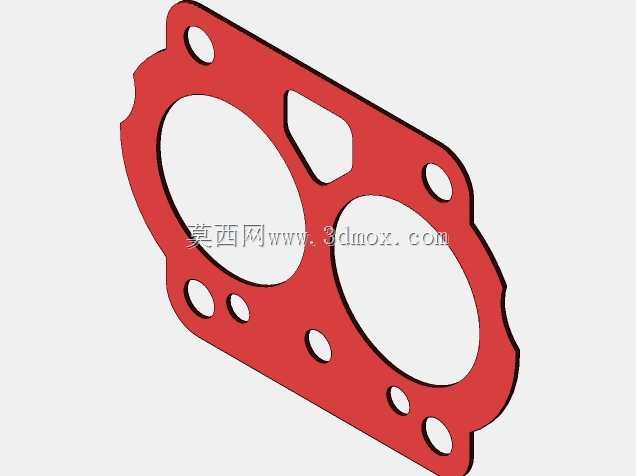

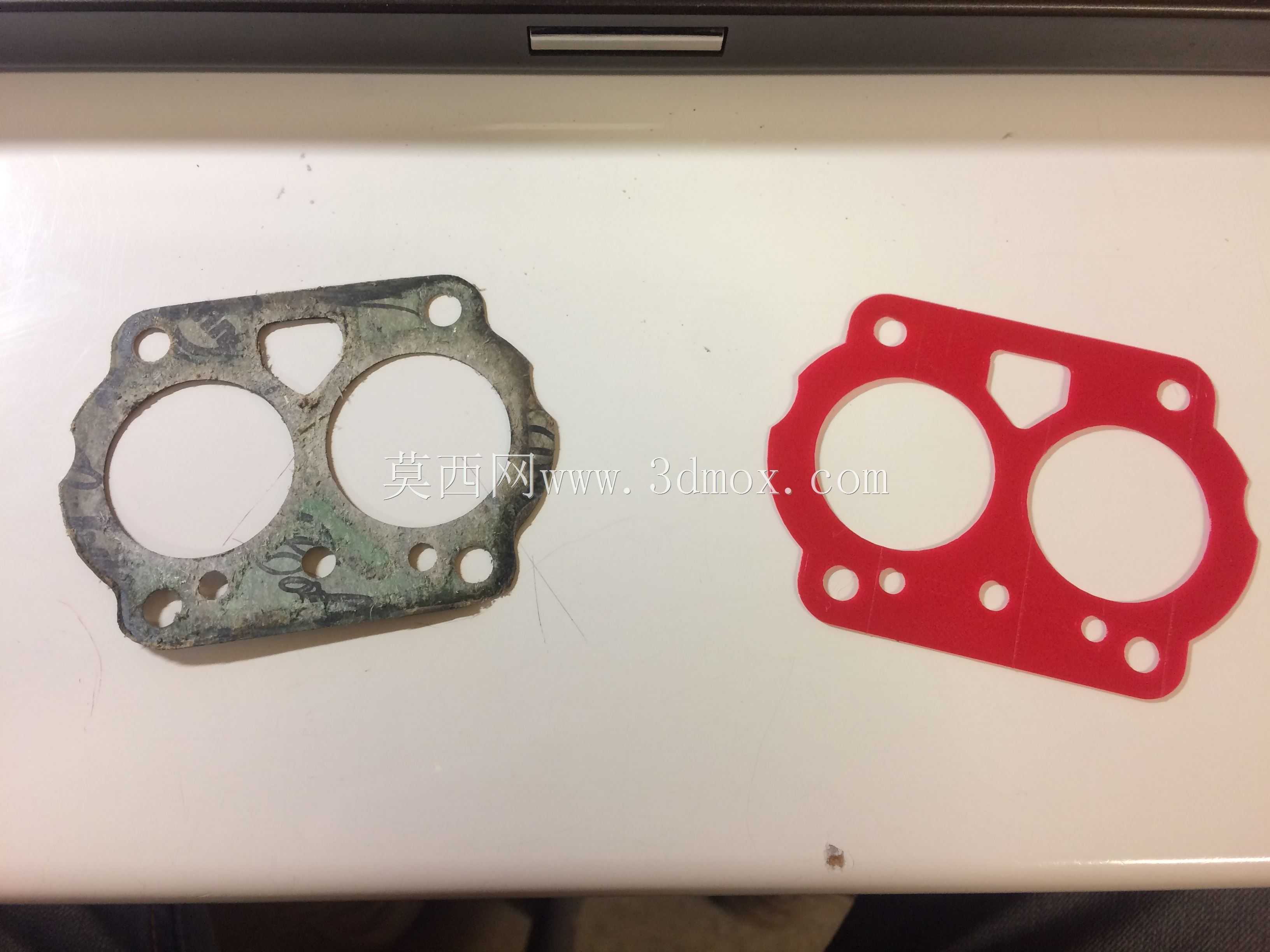

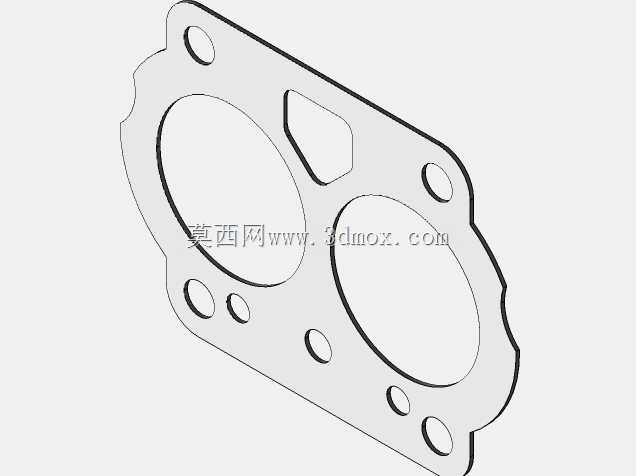

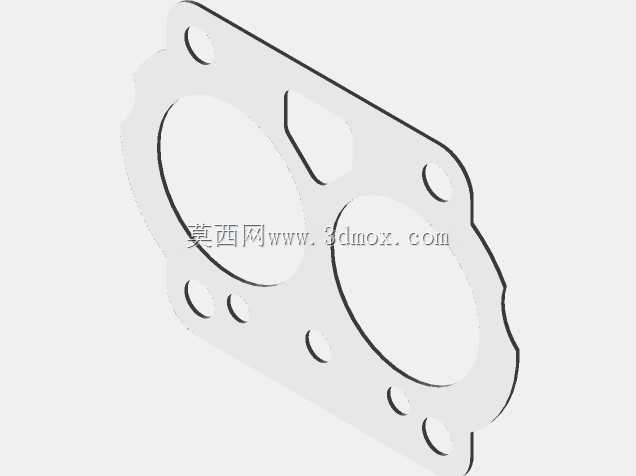

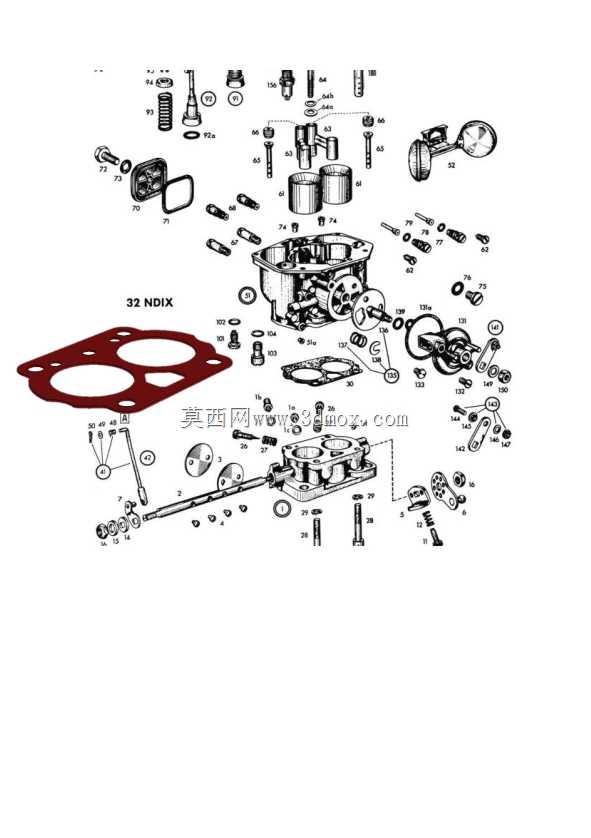

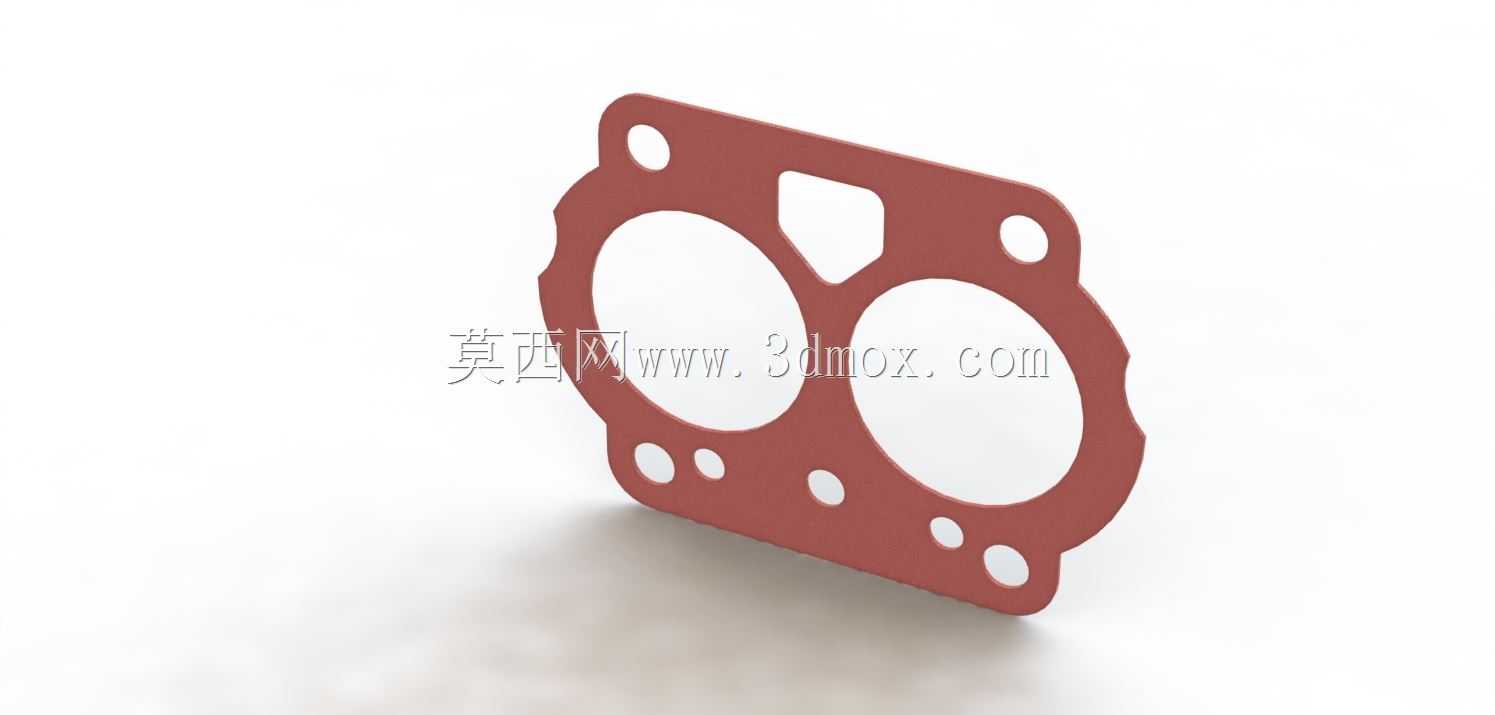

在越野特种车辆的燃油供给系统中，化油器作为油气混合的核心部件，各腔体结合面的密封性能直接决定了空燃比稳定性与整机动力输出表现，节气门体与浮动壳体之间的密封垫片，正是承担这一界面密封功能的关键零件。该垫片适配Pallas Zenith越野车型搭载的32-NDIX型双下吸式化油器，安装于节气门体与浮子壳的对接端面，主要作用是阻断两个腔体间的异常气路连通，避免未计量的空气渗入混合气通道导致怠速不稳、高速供油失准，同时防止浮子室内的燃油从结合面渗漏引发安全隐患。从结构设计来看，垫片整体轮廓完全匹配两个结合件的安装端面形状，开设两个大直径通孔分别对应节气门的主进气通道与浮子室的连通腔道，周边分布的多个小孔对应安装螺栓的穿装位置，上方的异形避让孔则用于避开壳体上的定位凸台结构，避免装配时出现干涉。设计过程中需要严格对齐两个配合件的所有孔位边界，安装孔的中心距公差控制在±0.05mm范围内，确保装配时螺栓能够顺利穿入，不会对垫片产生额外的拉扯应力导致密封面翘曲。垫片厚度设定为0.75mm，这个厚度参数是经过密封压缩量测算确定的，既能够在螺栓拧紧力矩作用下产生足够的弹性变形填充结合面的微观加工刀痕，又不会因为厚度过大导致压缩后孔位错位、通道通径减小影响进气效率。材质选型上可采用Ninjaflex柔性材料或聚氨酯材料，这两类材料都具备较好的耐燃油腐蚀性能与压缩回弹性，能够适应化油器工作时的温度波动，长期使用后不会出现硬化脆裂、永久变形导致密封失效的问题，同时也适配3D打印的快速加工场景，可在维修配件缺失时快速制作替换件。实际装配时需要先将两个结合面的旧密封胶、残留垫片残渣清理干净，保证端面平面度符合要求，放置垫片时要确认所有孔位完全对齐，再按照对角顺序分次拧紧安装螺栓，避免单侧压紧导致垫片偏移。这类密封垫片虽然属于小型零部件，但在化油器的维修保养中属于易损更换件，尤其是越野车辆经常在大颠簸、高负荷工况下运行，化油器结合面长期受振动影响，垫片更容易出现疲劳失效，精准的三维模型能够为配件生产、维修测绘提供可靠的尺寸依据，减少反复测绘的工作量，也能避免手工制作垫片时孔位偏差导致的装配问题。
