多片式摩擦离合器结构三维设计

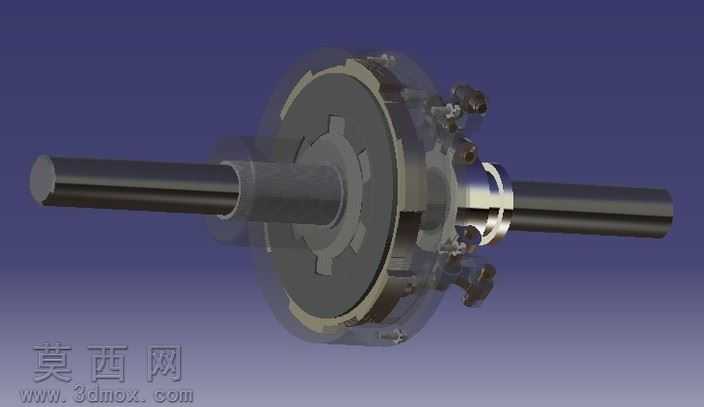

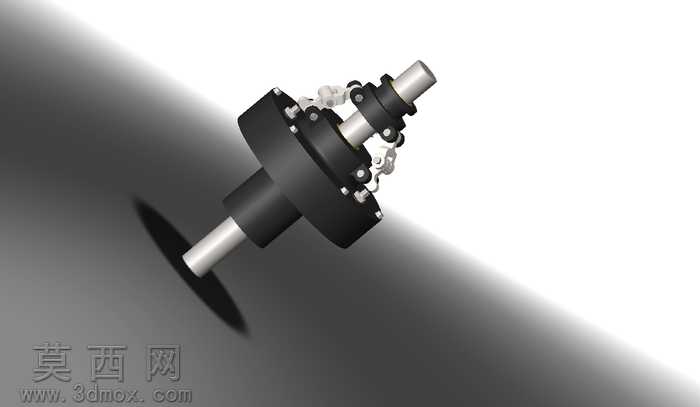

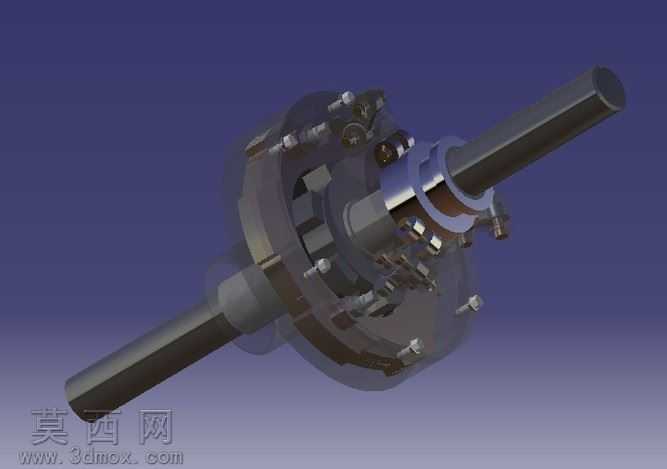

本作品为多片式摩擦离合器的三维参数化建模成果，建模过程严格遵循机械设计手册中多片离合器的结构规范与尺寸比例，首先通过草图绘制完成各核心零件的截面轮廓，针对输入轴、输出轴采用回转特征生成基础轴体，对轴上的键槽、定位台阶采用拉伸切除与倒角特征完成细节加工，保证轴类零件的同轴度与装配定位精度。针对离合器的核心摩擦片组，分别构建主动摩擦片与从动摩擦片的单片模型，通过圆周阵列特征完成多片叠装结构的排布，还原多片离合器通过多组摩擦副接触传递扭矩的结构特性，摩擦片表面的油槽结构采用扫描切除特征完成，还原湿式多片离合器的散热润滑结构设计。针对压紧机构部分，构建了压盘、杠杆压紧组件、调节弹簧、锁紧螺母等配套零件，对杠杆的铰接位置采用同轴心配合完成装配约束，还原离合器分离与结合状态下的杠杆动作逻辑，调节弹簧采用螺旋扫描特征生成，准确还原弹簧的节距、丝径与有效圈数参数，保证压紧力调节结构的可动性符合实际工作原理。外壳与端盖部分采用薄壁拉伸与法兰凸缘特征构建，对外壳上的安装孔、定位销孔采用圆周阵列完成排布，保证安装接口的位置精度。渲染阶段采用金属材质体系，轴类零件赋予抛光钢材材质并添加细微的磨削纹理，摩擦片组采用复合材料与钢材的分层材质区分，压紧杠杆与紧固件赋予发黑处理的金属材质，外壳采用铸铁哑光材质，通过三点布光搭建渲染场景，主光从斜上方投射突出离合器的整体轮廓与装配层次，辅光补全暗部结构细节，添加柔和的地面阴影增强模型的立体感与真实感。设计过程中充分考虑多片离合器的传动特性，通过合理的零件间隙设置还原摩擦片分离时的脱开间隙，保证模型不仅具备外观展示性，更能准确反映多片离合器结合时传递扭矩、分离时切断动力的工作逻辑，可用于机械传动结构教学、离合器选型参考以及传动系统的虚拟装配验证。
