双向缓冲式液压阻尼器三维结构设计

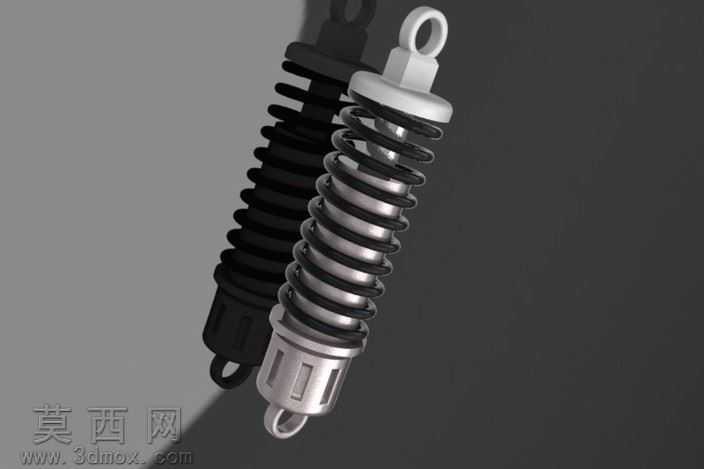

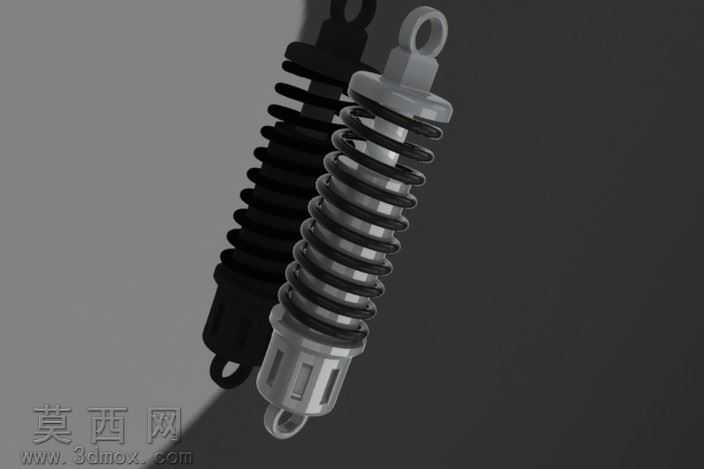

本阻尼器模型采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械减震部件的实际装配逻辑，对各组成零件的尺寸配合、装配约束进行了精准还原。模型主体包含外置螺旋复位弹簧、液压阻尼缸筒、上下连接吊耳、端部密封结构、活塞阻尼芯等核心部件，建模时首先通过草图绘制完成各零件的截面轮廓，利用旋转、拉伸、扫描等基础特征命令生成零件基体，再通过倒角、圆角、阵列等细节特征处理还原零件的工艺结构，避免模型出现尖锐棱角等不符合实际加工要求的结构。材质设置阶段针对不同部件的实际应用材质进行区分，外置螺旋弹簧采用弹簧钢材质参数，调整金属粗糙度与反光度还原弹簧的金属哑光质感；阻尼缸筒采用硬质铝合金材质，设置轻微的金属拉丝纹理与适中的反光强度，还原缸筒表面的机加工质感；上下连接吊耳采用锻钢材质，表面做轻度氧化处理的质感表现，端部密封件采用丁腈橡胶材质，调整材质的漫反射参数与粗糙度，还原橡胶件的哑光防滑特性。渲染阶段采用影棚式三点布光方案，主光源从侧上方45度角投射，突出阻尼器的整体轮廓与弹簧的螺旋结构层次，辅光源从另一侧补光消除暗部死黑，轮廓光从后方打亮模型边缘，提升模型与背景的分离度，渲染输出的效果清晰展现了阻尼器的装配关系与各部件的外观特征。结构设计上采用液压阻尼与弹簧复位结合的方案，活塞芯上设置有精准的阻尼油孔，可在往复运动时通过油液的节流作用产生缓冲阻力，外置弹簧负责在行程结束后推动活塞复位，上下吊耳采用铰接式连接结构，可适配多方向的安装角度，避免工作过程中出现侧向卡滞问题，整体结构紧凑，各零件之间的配合间隙符合实际机械装配的公差要求，可直接用于机械减震结构的方案展示、装配教学演示以及相关产品的结构参考。
