小车限位用定制C形夹紧固定装置

这款C形夹紧结构最初是为产线输送类小车CT2做的配套限位部件，核心作用是在小车到达指定工位后，快速锁定小车位置，避免工位作业过程中小车出现滑移、错位，影响装配、检测等工序的定位精度。从实际产线应用来看，这类夹具常部署在工位停靠端，不需要额外配置气动或液压动力源，纯手动操作就能完成锁紧与释放，适配无气源、布线受限的简易工位场景，维护成本极低，不会出现动力管路老化、泄漏带来的失效问题。

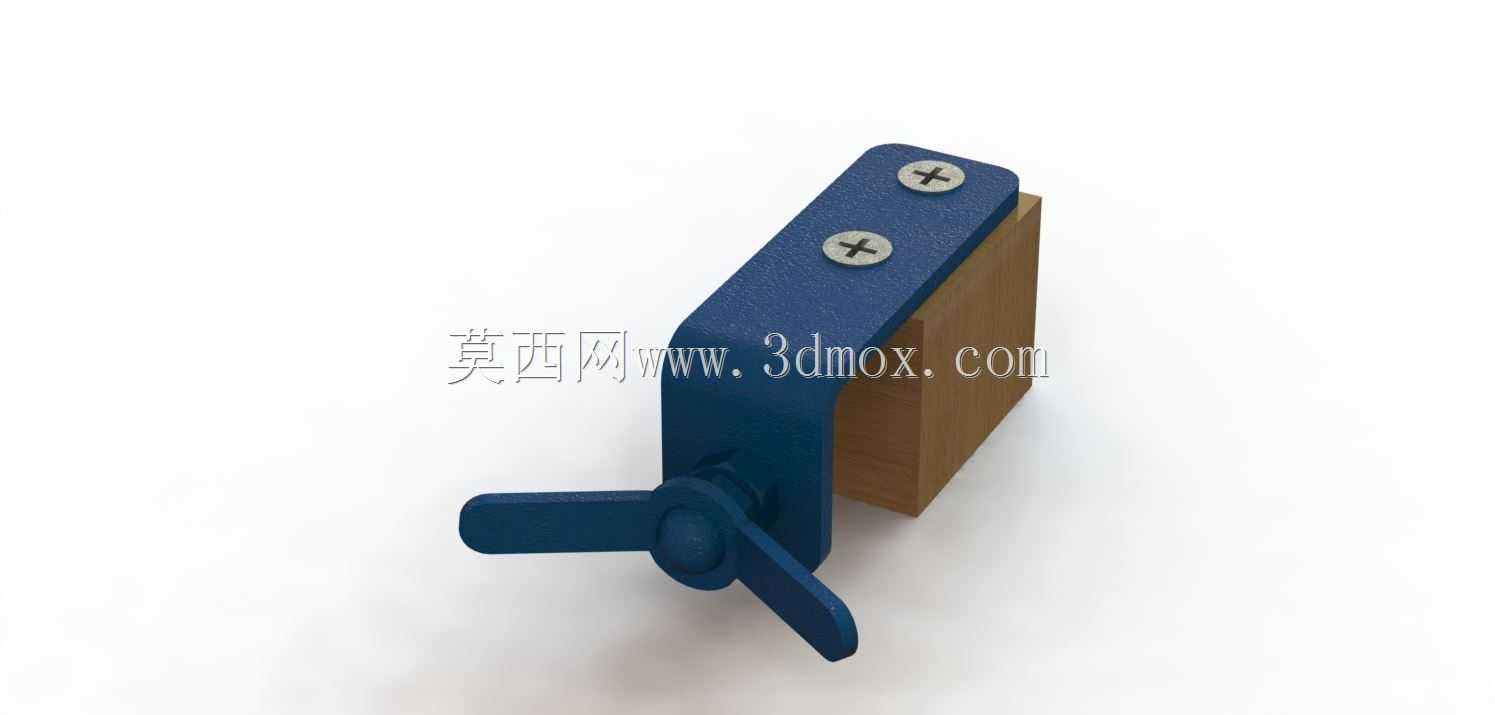

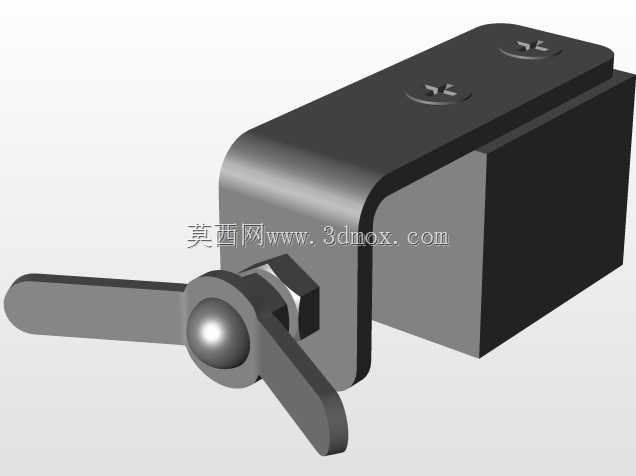

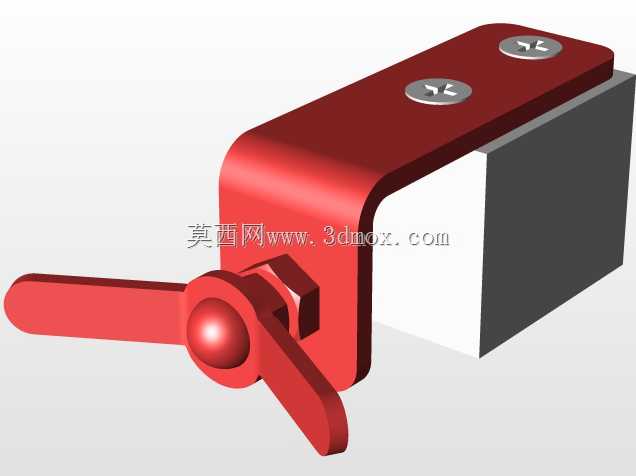

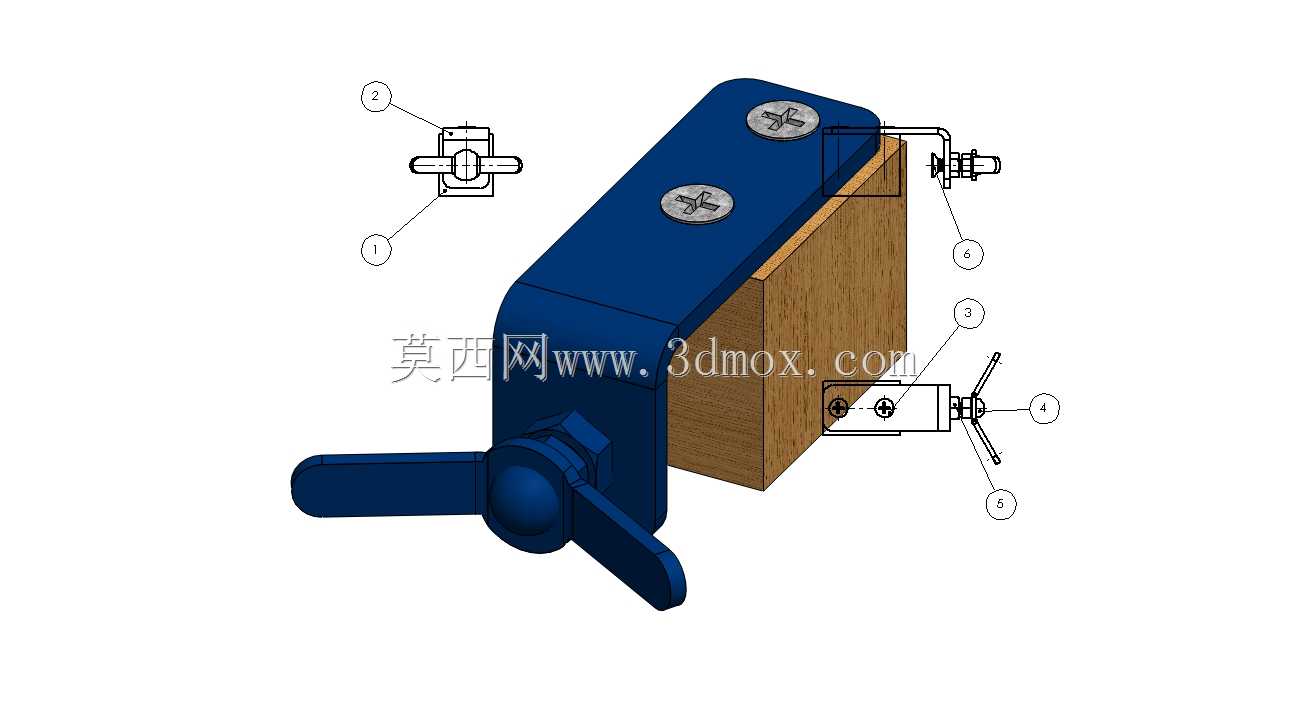

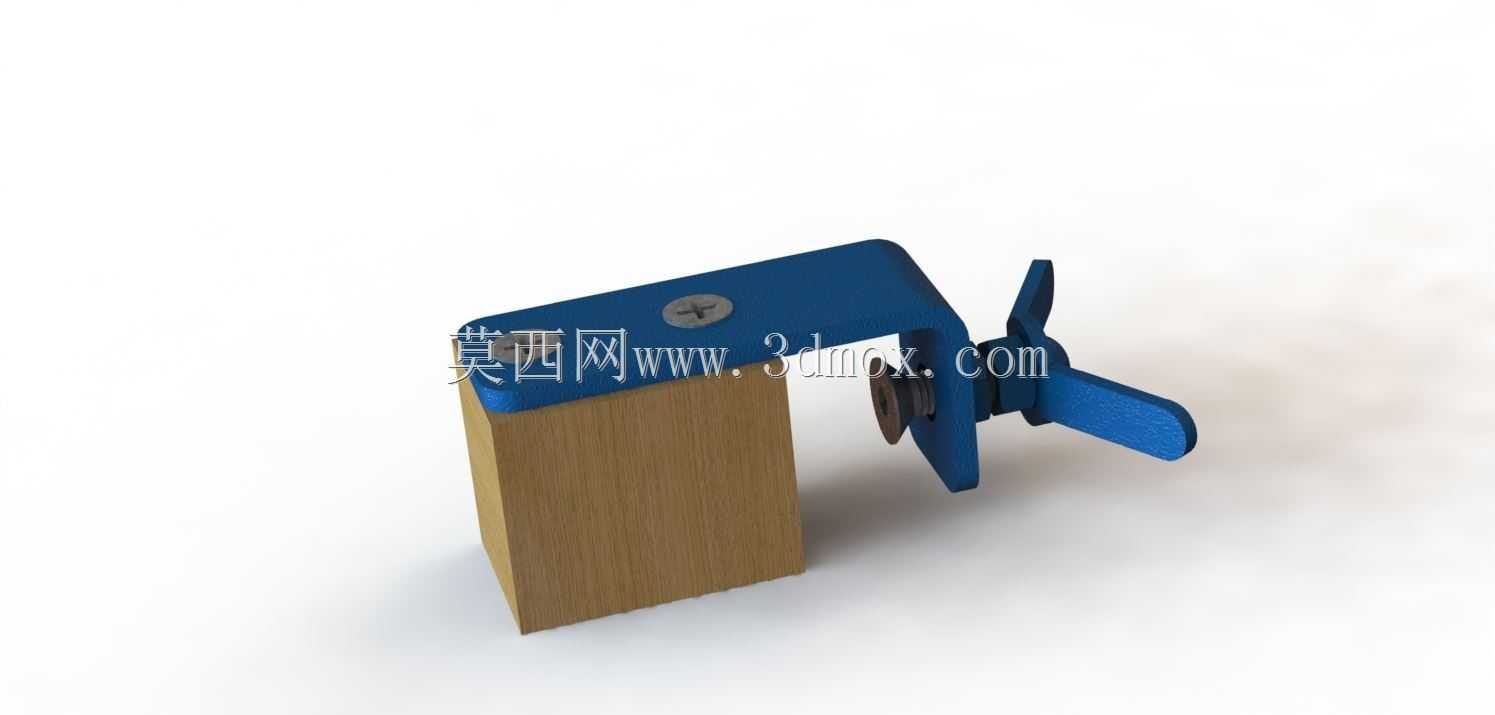

结构设计上，主体采用C形开口的一体式夹座，开口尺寸匹配小车对应部位的型材厚度，夹座内侧贴合面做了平面度处理，夹紧时不会刮伤被夹持件的表面，同时保证接触面积足够，锁紧后不会出现松脱。夹座上方预留两个沉头安装孔，可通过紧固件将夹座整体固定在工位基座上，安装时需要注意夹座开口的对中精度，保证小车停靠时被夹持部位能顺利进入C形开口区间，避免出现卡滞。锁紧操作端采用蝶形手柄结构，不需要借助额外扳手类工具，操作人员徒手就能转动手柄完成夹紧动作，手柄的力臂长度经过适配，普通人手施加的力就能转化为足够的夹紧力，同时不会因为力矩过大导致夹座变形或被夹件压损。

从安装边界来看，夹座整体外形紧凑，不会占用过多工位侧边空间，适配窄型输送线的工位布局，侧面的锁紧组件突出尺寸控制在合理范围，不会和小车侧边的其他附属部件产生运动干涉。设计过程中特意做了防呆处理，手柄的转动行程做了限位，不会出现过度旋拧导致螺纹副咬死的问题，夹口的开合行程刚好覆盖小车被夹部位的尺寸公差范围，即使小车停靠存在小范围的位置偏差，也能顺利完成夹紧动作。和常规的侧边挡停结构不同，这款C形夹是从夹持部位的两侧施加抱紧力，不是单纯的端面阻挡，能承受工位作业过程中产生的各个方向的小幅作用力，哪怕作业时对小车施加侧向的操作力，也不会出现位置偏移，定位稳定性远高于普通挡块。夹座的受力部位做了加厚处理，长期反复锁紧释放也不会出现开口变形，螺纹副部位做了耐磨处理，能承受高频次的操作磨损，适合产线长期连续使用的工况。
