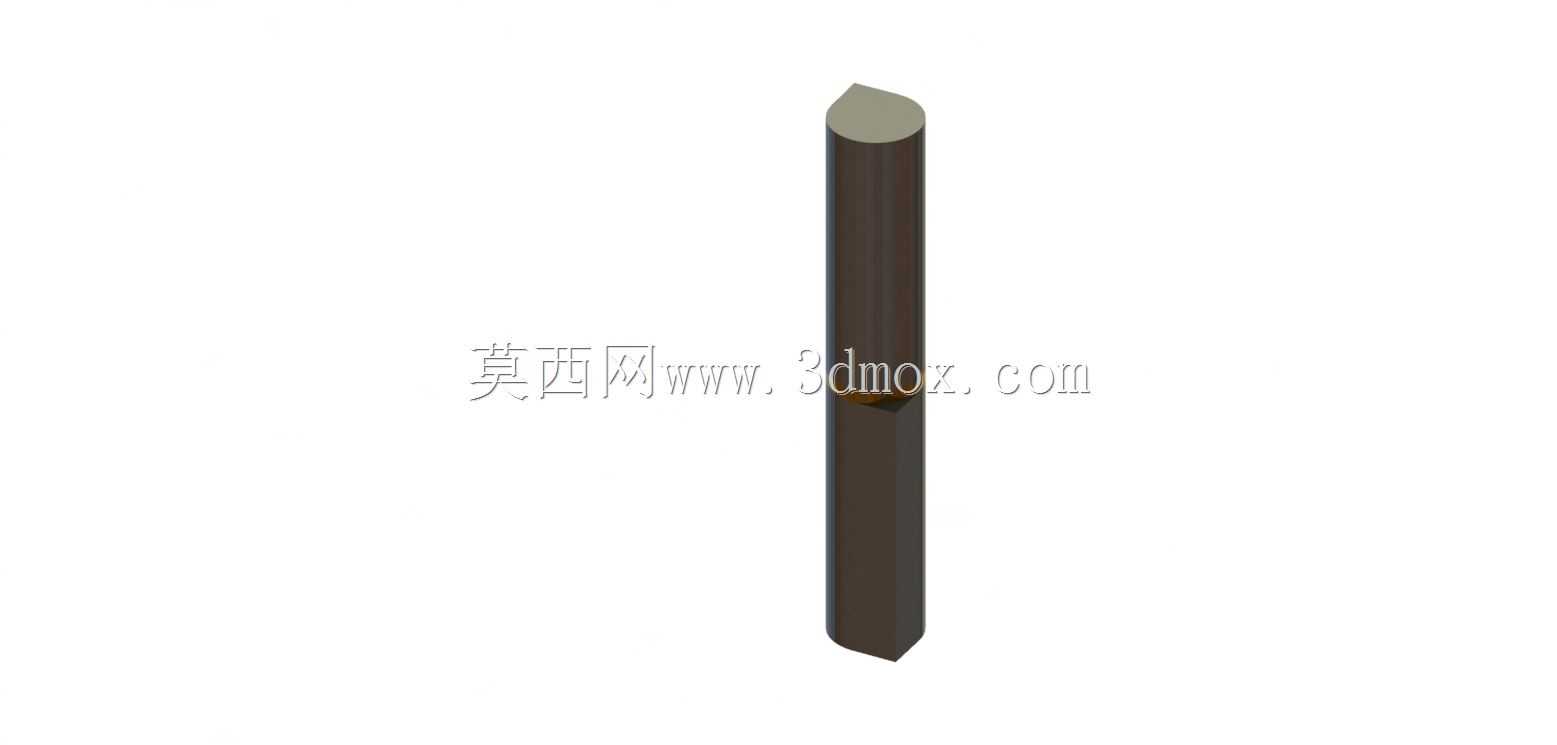

带黄铜垫圈规格10x60焊接铰链结构

在钣金机柜、工业防护栏、小型设备检修门这类需要频繁开合且对铰接强度有一定要求的场景里，焊接式铰链的选型直接影响部件长期使用的稳定性，这款带黄铜垫圈的焊接铰链就是针对这类场景设计的铰接部件。从实际安装边界来看，该铰链主体销轴直径为10mm，整体有效铰接长度为60mm，适配厚度在3-8mm区间的钣金件、型钢构件的焊接装配，安装时仅需将铰链的两个焊接基座分别贴合在固定框架与活动门页的对应安装位，完成周边满焊或者段焊固定即可，不需要额外预留螺栓穿孔的位置，对于表面不适合做打孔处理的型材构件来说适配性更强。设计阶段特意在铰接转动副位置加入了黄铜垫圈，这一结构主要是为了规避钢质销轴与钢质基座直接接触产生的咬合磨损问题，黄铜材质本身自润滑性能优异，在无额外添加润滑脂的工况下，也能保证铰接转动的顺畅度，同时能减少长期开合产生的金属异响，在户外机柜、厂区防护设施这类不方便定期做铰接点润滑维护的场景下，能大幅降低后期维护的频次。从功能特性上看，该铰链采用焊接固定的方式，相比螺栓固定式的铰链，不存在螺栓松动导致的铰接位晃动问题，抗剪切能力更强，能够承受更大的门页径向载荷，适配重量在25kg以内的钢制门页、护栏活动段的铰接需求。建模过程中严格还原了销轴端部的倒角结构、黄铜垫圈的嵌入间隙，以及焊接基座的贴合面平整度，转动副位置预留了合理的配合公差，既保证虚拟装配时不会出现干涉问题，也能匹配实际机加工的公差要求，焊接基座的接触面做了微糙面的结构还原，贴合实际焊接工艺中对焊接面的粗糙度要求，避免焊接后出现虚焊、连接强度不足的问题。在实际设备选型应用中，这类铰链常被用在户外配电箱的箱门铰接、小型焊接机架的检修口翻盖、仓储笼的侧门开合位置，相比普通的冲压合页，其整体结构更简洁，没有多余的外露连接件，焊接完成后整体外观更平整，不容易在铰接位置积留灰尘、雨水，在有一定防腐要求的户外场景中配合表面喷塑处理，能有效延长铰接部件的使用寿命。
