铝制进气转接板结构设计

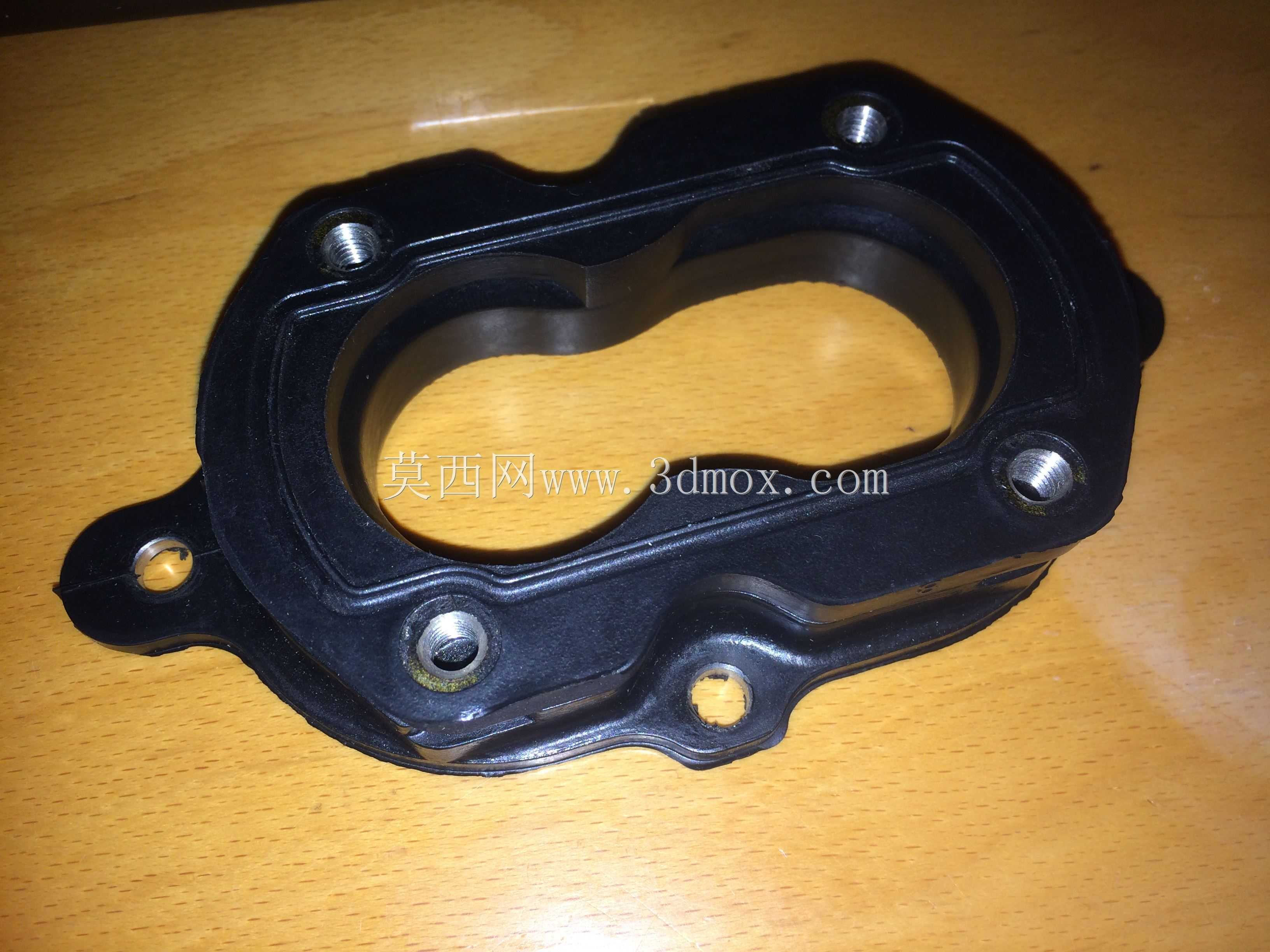

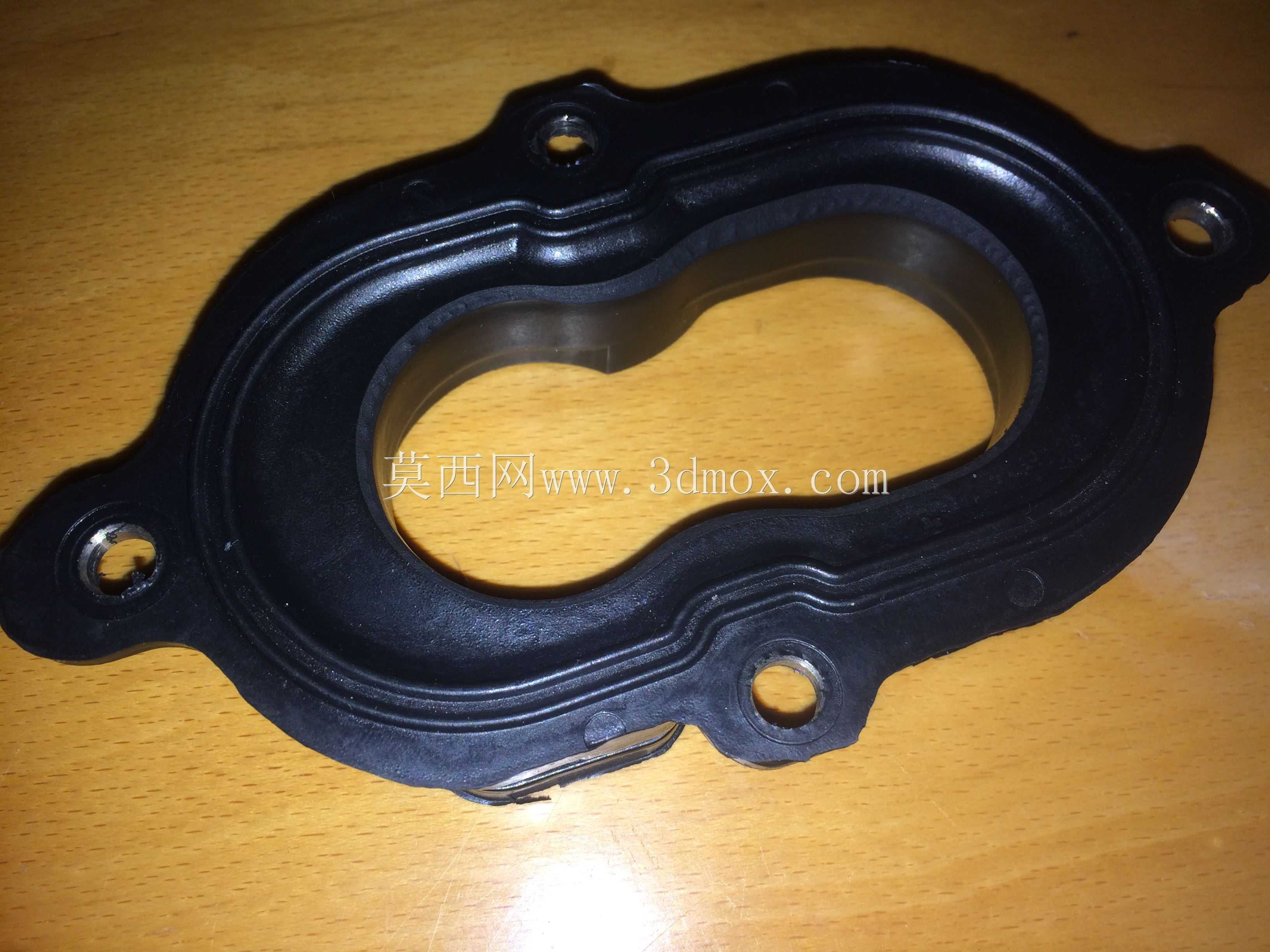

这款铝制进气转接板主要应用于内燃机进气系统的管路衔接场景，多用于小排量动力单元、改装进气通路以及小型通用动力设备的进气回路改造与配套，核心作用是实现不同截面规格的进气道之间的平顺过渡，同时兼顾安装位的适配补偿，解决原有进气接口匹配度不足、安装高度冗余的问题。从实际使用场景来看，这类转接板常布置在节气门与进气歧管之间，或是空滤总成与缸盖进气口的衔接位置，既要保证进气通路的密封性，不能出现漏气导致的空燃比失准，也要控制自身的流道阻力，避免加大进气节流损失影响充气效率。

设计阶段优先选用铝合金作为加工材质，一方面是铝合金的密度远低于钢制转接件，能有效降低动力单元周边的附属件重量，对于轻量化要求较高的改装场景、小型便携动力设备尤为适用；另一方面铝合金的切削加工性能优异，不管是CNC铣削成型还是小批量的压铸毛坯后精加工，都能较好控制加工成本与成型精度，同时铝合金表面自然形成的氧化层能抵御进气过程中夹带的水汽、少量油雾的腐蚀，长期使用不会出现锈屑脱落污染进气道的问题。整体结构做了高度方向的减薄设计，相比原有同功能转接件压缩了轴向安装尺寸，能适配安装空间局促的紧凑舱体布局，避免转接板突出后与周边线束、管路或是舱体覆盖件产生干涉。

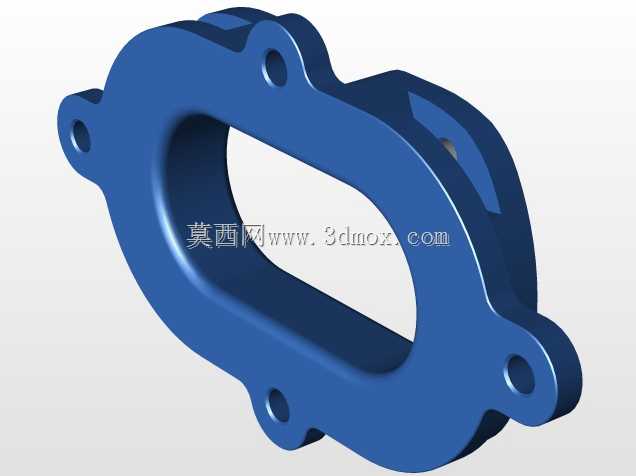

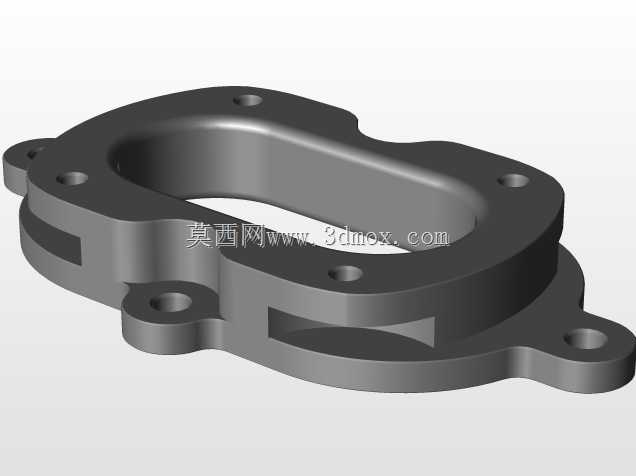

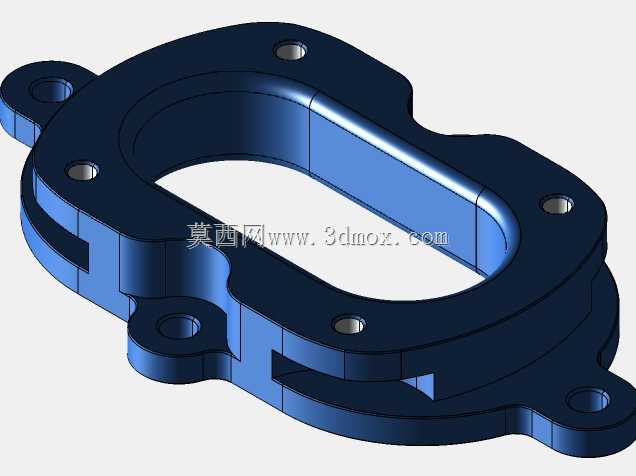

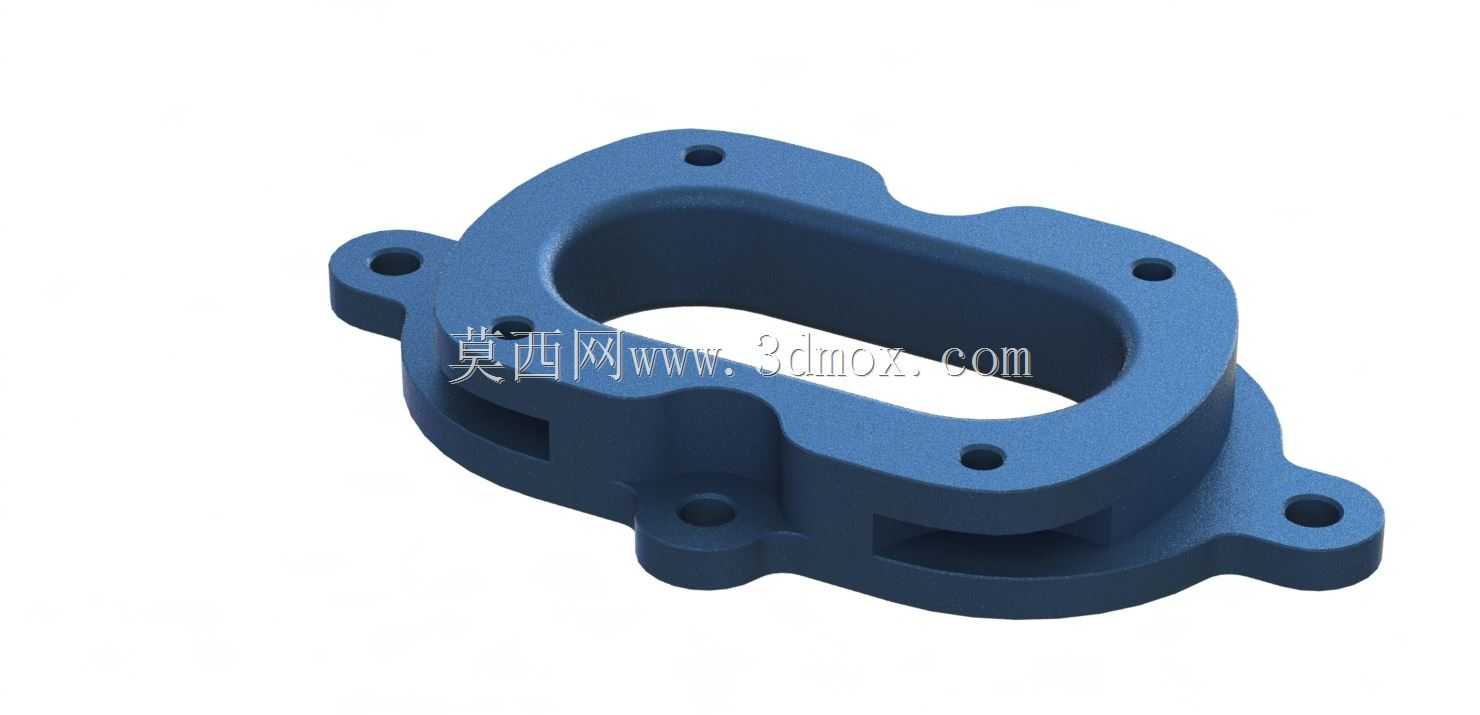

外形上采用带外延安装耳的框式结构，主体为贯通的异形流道，流道轮廓完全匹配两端对接的进气口截面，内壁做了顺滑过渡处理，没有突兀的台阶或是直角结构，减少进气气流在转接位置产生的涡流紊流。周向均匀布置的安装孔位完全对应对接部件的螺栓孔距，每个安装耳位置都做了局部加厚处理，避免螺栓锁紧时零件产生翘曲变形，保证接合面的平面度满足密封要求，安装时只需在两侧接合面加装对应规格的密封垫片，按规定扭矩锁紧螺栓即可完成装配，不需要额外做适配加工。安装边界上，所有安装孔的位置度公差控制在0.1mm以内，接合面平面度公差不大于0.05mm，能保证在-40℃到120℃的工作温度区间内，不会因为材质热胀冷缩出现密封失效，同时零件的边角位置都做了R角倒钝处理，既避免安装过程中划伤操作人员，也能减少应力集中，提升零件的结构强度，在长期承受进气压力波动、整车或是设备运行振动的工况下，不会出现开裂变形的问题。
