越野化油器阻风门密封垫片结构设计

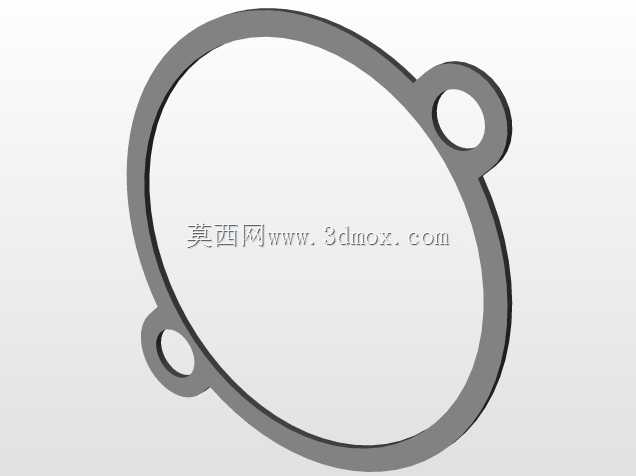

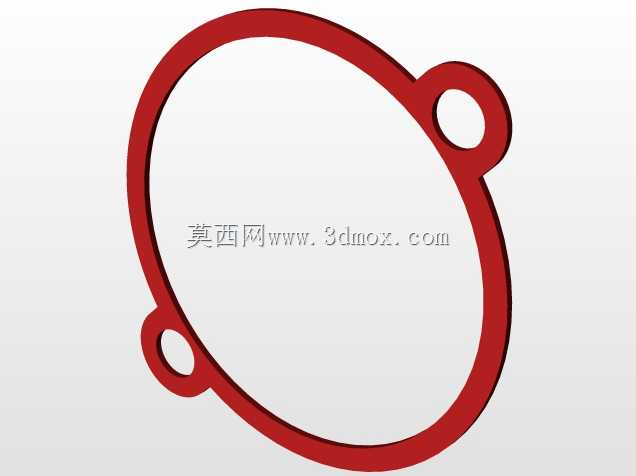

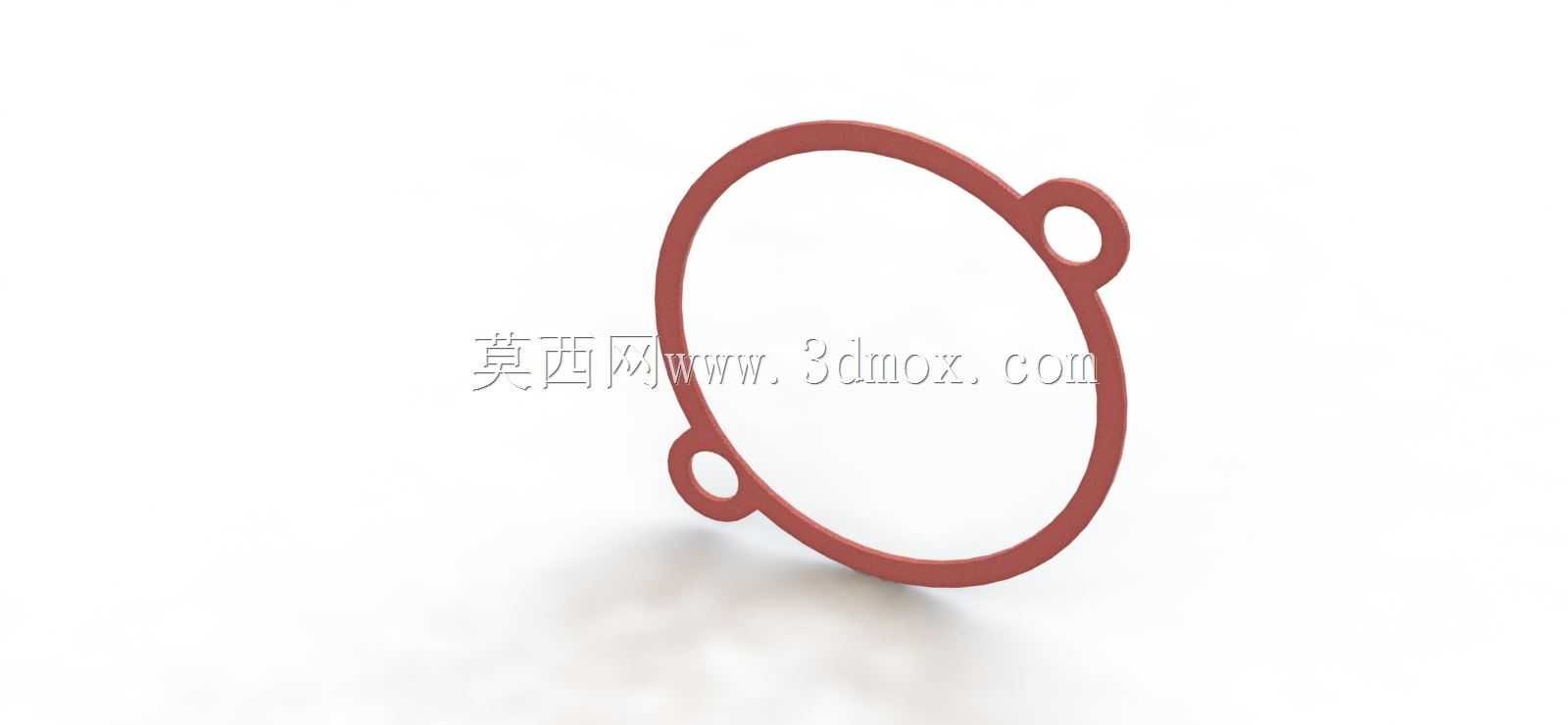

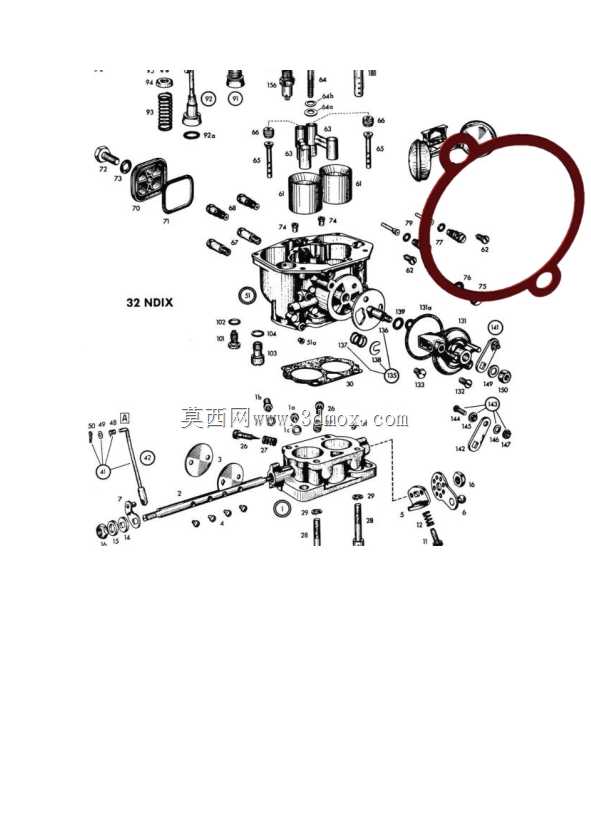

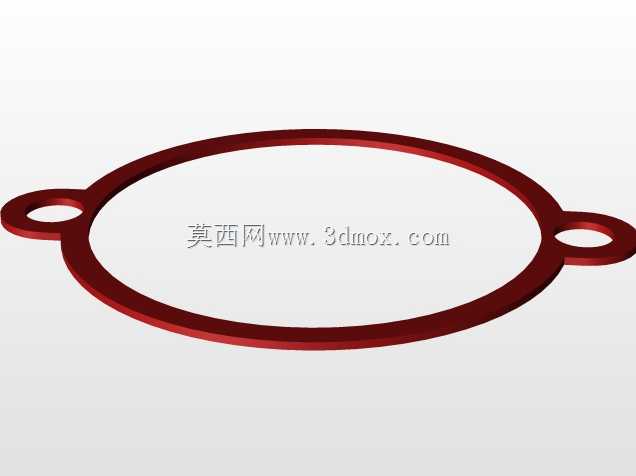

在越野装备的燃油供给系统中，化油器作为油气混合的核心部件，其各腔体间的密封性能直接决定了复杂工况下的空燃比稳定性，尤其是阻风门体与化油器主壳体的结合面，一旦出现密封失效，会导致冷启动工况漏气、怠速不稳、高海拔工况混合气浓度失准等一系列问题，这款垫片正是针对Pallas Zenith系列双下吸式化油器32-NDIX型号的阻风门结合位置设计的密封元件。从结构设计逻辑来看，垫片主体采用环形密封轮廓，完全匹配阻风门座的圆形配合面，环体两侧延伸出带定位孔的凸耳结构，安装时可直接套入壳体上的定位销柱，避免装配过程中垫片移位、错位导致的密封压合不均，两个定位凸耳的位置经过装配公差校核，与壳体安装孔的同轴度公差控制在0.1mm以内，能保证密封环带完全覆盖结合面的密封沟槽，不会出现偏压、压偏的问题。材料选型上适配Ninjaflex柔性耗材与聚氨酯材质的3D打印加工，这类材料具备耐燃油侵蚀、耐老化、压缩回弹性好的特点，0.75mm的厚度设计既可以补偿化油器壳体结合面的平面度加工误差，又不会因为垫片过厚导致阻风门安装后出现轴向间隙过大、风门卡滞的问题。实际应用场景中，这类垫片多用于越野作业车辆、特种作业装备的化油器维护与改装场景，尤其是经常在高粉尘、大温差、高海拔环境下行驶的unimog类越野车辆，化油器阻风门位置的密封件老化速度远高于常规道路车辆，这款垫片的结构设计充分考虑了野外维护的装配便利性，不需要专用工装即可完成更换，密封环带的宽度经过流体压力校核，在化油器腔体负压波动的工况下，能持续保持可靠的密封性能，不会因为进气负压的周期性变化出现垫片吸瘪、渗漏的问题。从安装边界来看，垫片的环形内径完全避让阻风门的转动行程，不会对风门片的启闭运动造成干涉，外轮廓尺寸严格控制在化油器壳体的安装结合面范围内，不会超出壳体边缘影响周边紧固件的装配，定位孔的尺寸与壳体定位销采用小间隙配合，装配时能快速实现定位，降低野外抢修时的装配难度。
