汽车传动系统用胀紧连接衬套结构

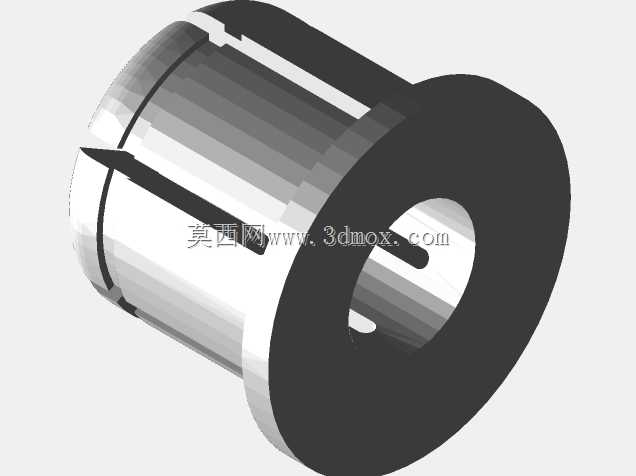

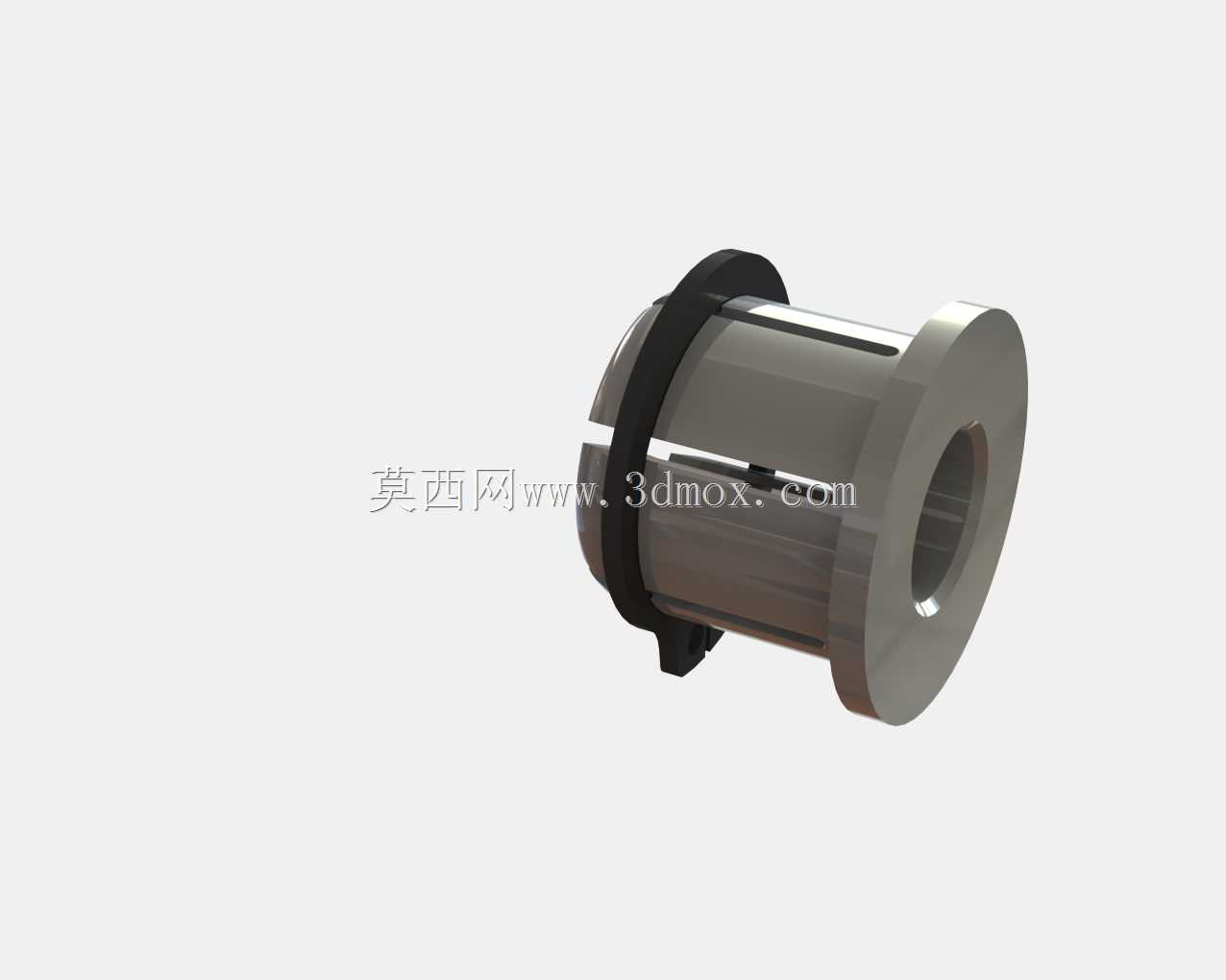

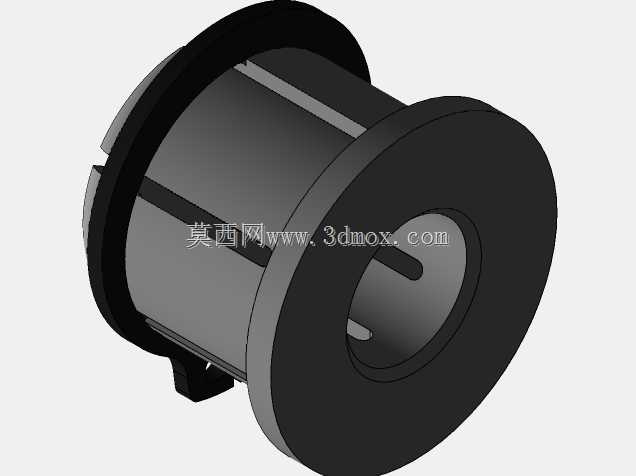

这类胀紧连接衬套多用于汽车传动系统的轴毂连接场景，在变速箱输出轴、轮毂连接单元、电机轴与传动轮的配合位置都能见到这类结构的应用，它不需要额外的键槽加工，依靠拧紧螺栓产生的径向抱紧力实现轴与轮毂的无键连接，相比传统平键连接，它能承受更大的交变载荷与冲击，同时不会因为键槽加工削弱轴的结构强度，装配时对中性更好，也方便后期的拆卸维护。从结构设计来看，这款衬套采用开缝式的薄壁筒体结构，一端带定位法兰边，筒体上开有轴向通缝，外侧配套有锁紧压环，当压环沿轴向压入时，开缝的筒体受挤压产生均匀的径向形变，紧紧贴合在轴的外圆与轮毂内孔壁之间，依靠接触面的静摩擦力传递扭矩，同时还能承受一定的轴向力，避免传动部件出现轴向窜动。设计时需要重点控制筒体的壁厚与开缝宽度，壁厚过大会导致抱紧力不足，壁厚过小则容易在反复锁紧过程中出现塑性形变，开缝的位置要避开应力集中区域，法兰边的厚度要满足压装时的承压需求，避免压装过程中法兰变形影响定位精度。安装边界上，衬套的法兰端面要与轮毂端面完全贴合，装配前需要清理轴与轮毂配合面的油污与毛刺，锁紧螺栓要按照对角顺序分次拧紧，保证筒体的形变均匀，避免出现偏载导致的抱紧力不均问题。这类结构也支持3D打印制作小批量的验证样件，在样件验证阶段可以快速测试不同壁厚、开缝宽度下的抱紧力表现，缩短结构迭代的周期，实际量产时多采用中碳钢经调质处理后加工，表面做发黑防锈处理，配合面的粗糙度控制在Ra1.6以内，保证足够的摩擦系数与装配顺滑度。在汽车的改装与维修场景中，这类胀紧衬套也常用来替换磨损的原厂连接部件，不需要对原有轴和轮毂做二次加工，就能恢复传动系统的连接精度，减少传动过程中的异响与旷量，相比传统的键连接结构，它的应力分布更均匀，在频繁启停、正反转切换的工况下，不容易出现键槽崩裂、轴面压痕等失效问题，能有效提升传动系统的使用寿命。建模过程中需要重点还原开缝的间隙尺寸、法兰端的安装孔位、筒体的锥度配合面，这些尺寸直接影响装配后的锁紧效果，锥面的角度公差要控制在合理范围内，角度过大会导致自锁性能下降，角度过小则拆卸时需要更大的顶出力，增加维护难度。
