Unimog404绞车安装用延长截面角支架

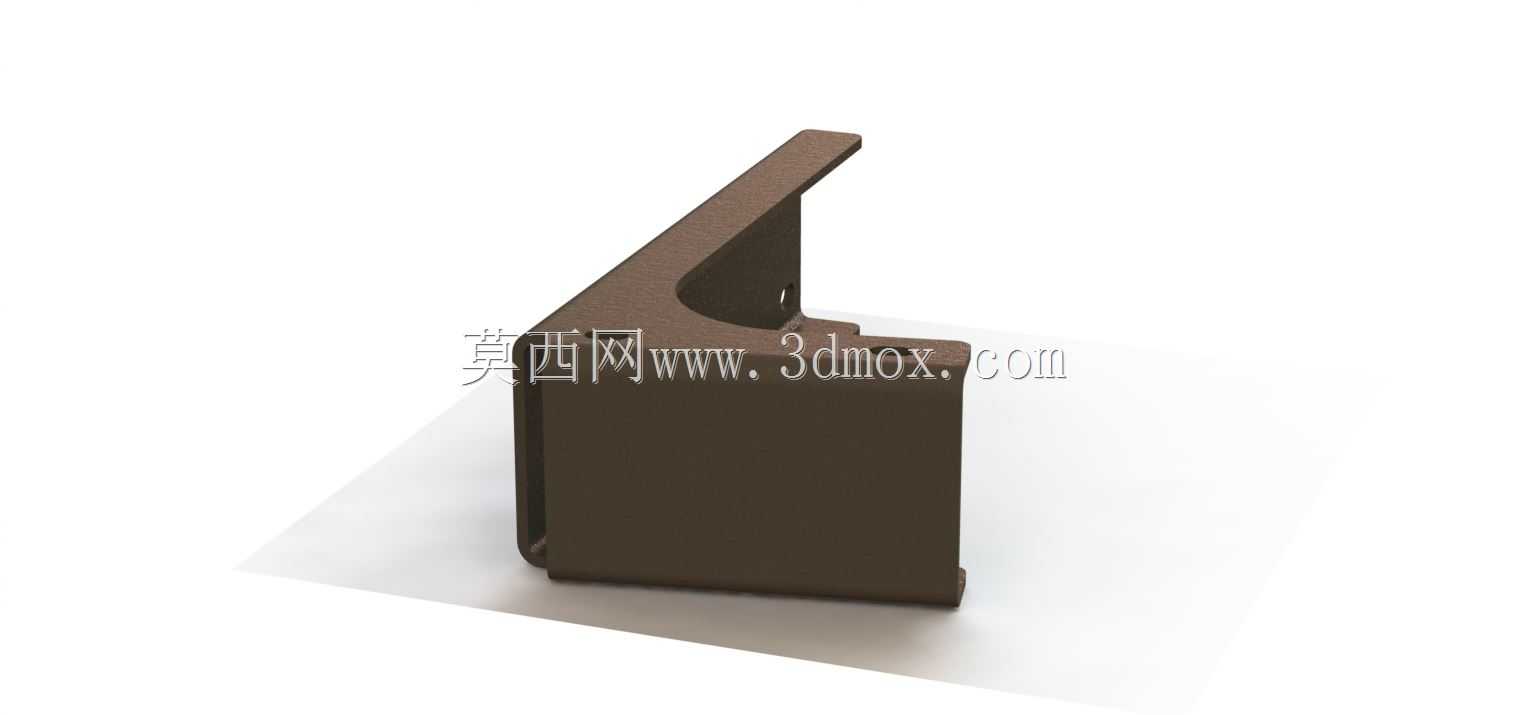

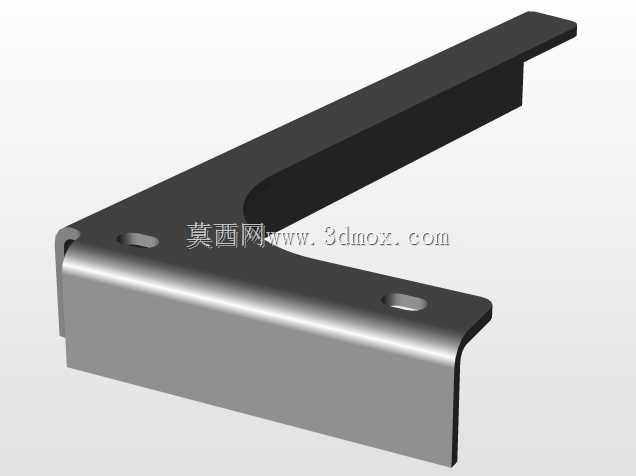

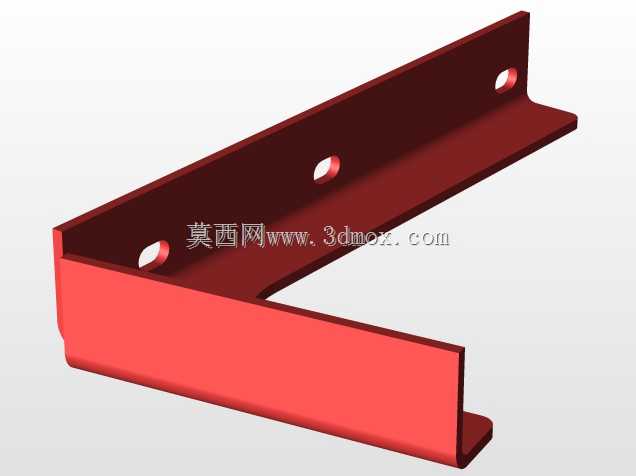

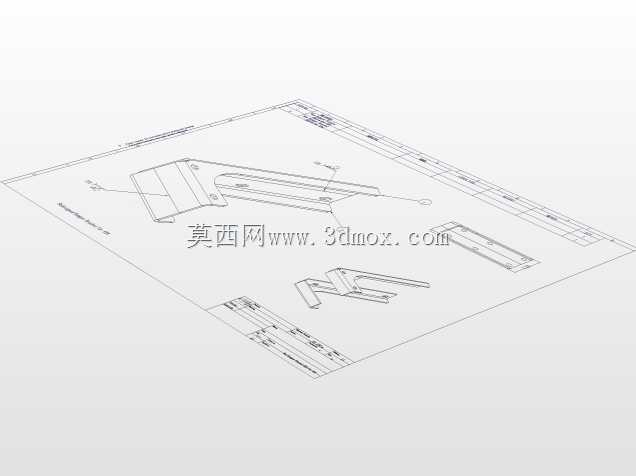

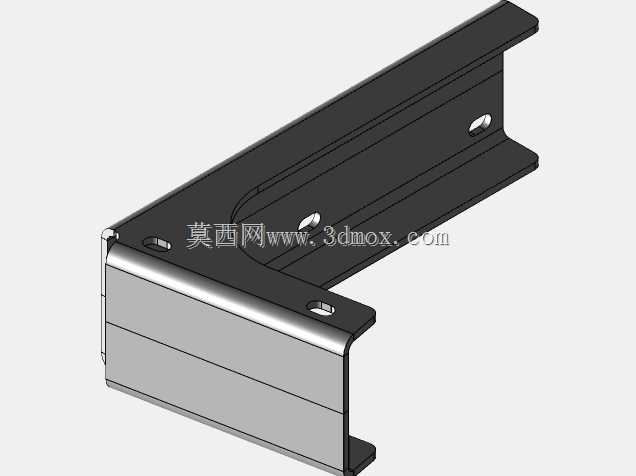

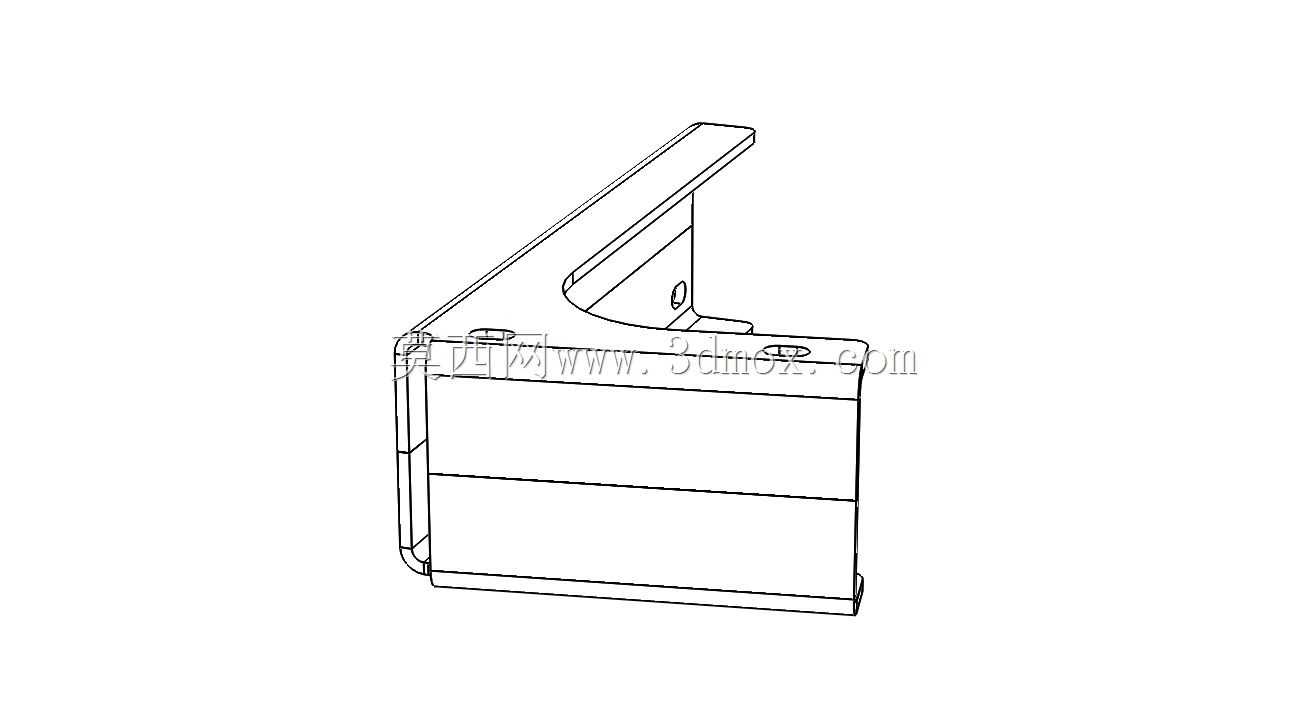

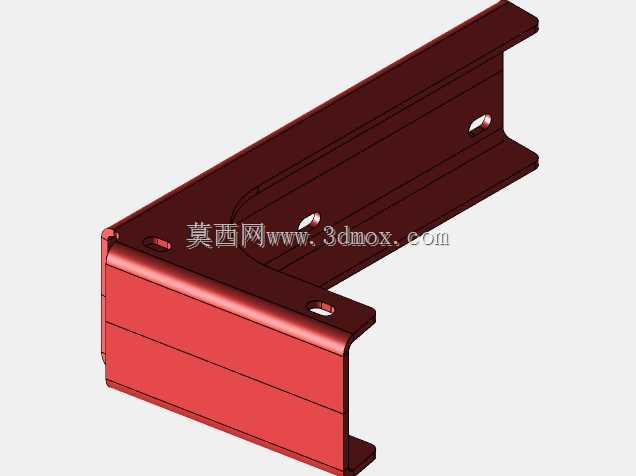

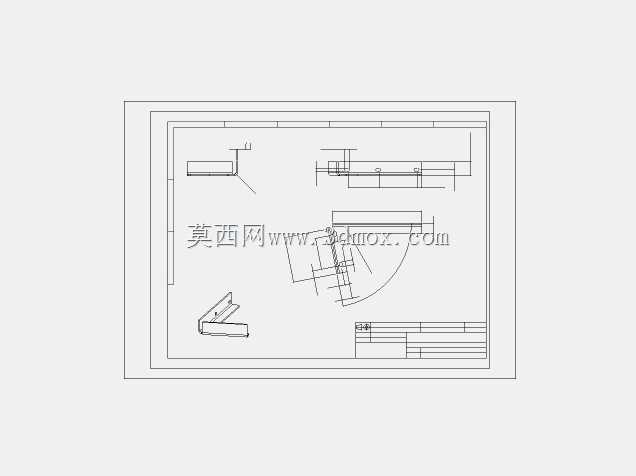

在越野特种车辆的户外作业改装场景中，绞车作为核心自救与辅助牵引设备，其安装结构的可靠性直接决定了复杂地形下的作业安全边界，这款适配Unimog 404车型的延长截面角件，正是针对原车绞车安装位延伸需求设计的承载结构件。不同于通用型安装支架，该角件采用L型弯折的截面构型，在垂直与水平两个安装方向上预留了足够的贴合面，可直接匹配原车车架前端的安装孔位，无需对原有车身结构做破坏性切割改造。从结构设计逻辑来看，该角件采用两件式分体构型，用户可根据实际安装的绞车型号、牵引绳出绳角度需求，选择是否将两个分体件焊接为整体结构，这种设计既兼顾了不同改装方案的适配灵活性，也避免了一体式支架在运输、存储过程中占用过多空间的问题。角件的弯折处做了圆弧过渡处理，而非直角折弯，这一细节能够有效分散绞车满负荷牵引时产生的应力集中，避免长期交变载荷下出现焊缝开裂、结构形变的问题。配套的激光切割下料文件针对两个分体件做了工艺优化，除了弯折方向的差异外，两个零件的轮廓尺寸、孔位排布完全一致，既降低了下料时的板材损耗，也减少了加工过程中需要调整的工装参数，适合小批量改装场景下的快速加工。在安装边界上，该角件的水平延伸段长度经过精准核算，安装后不会超出原车保险杠的外轮廓宽度，避免影响车辆的接近角参数，垂直段的高度则匹配原车车架纵梁的上平面高度，可保证绞车安装后卷筒中心与车架牵引受力点处于同一水平线上，减少牵引时对车架产生的额外扭转力矩。角件上的安装孔采用长圆孔与圆孔组合的排布方式，长圆孔可抵消加工、安装过程中产生的位置度误差，降低现场安装时的对位难度，圆孔则用于最终的定位锁止，保证安装后的结构刚性。在实际越野作业场景中，该角件不仅可用于绞车安装，也可作为前保险杠的辅助加强结构，在车辆正面受到轻度冲击时分散受力，保护原车车架前端的钣金结构。
