线圈绝缘层加工用激光打标执行组件

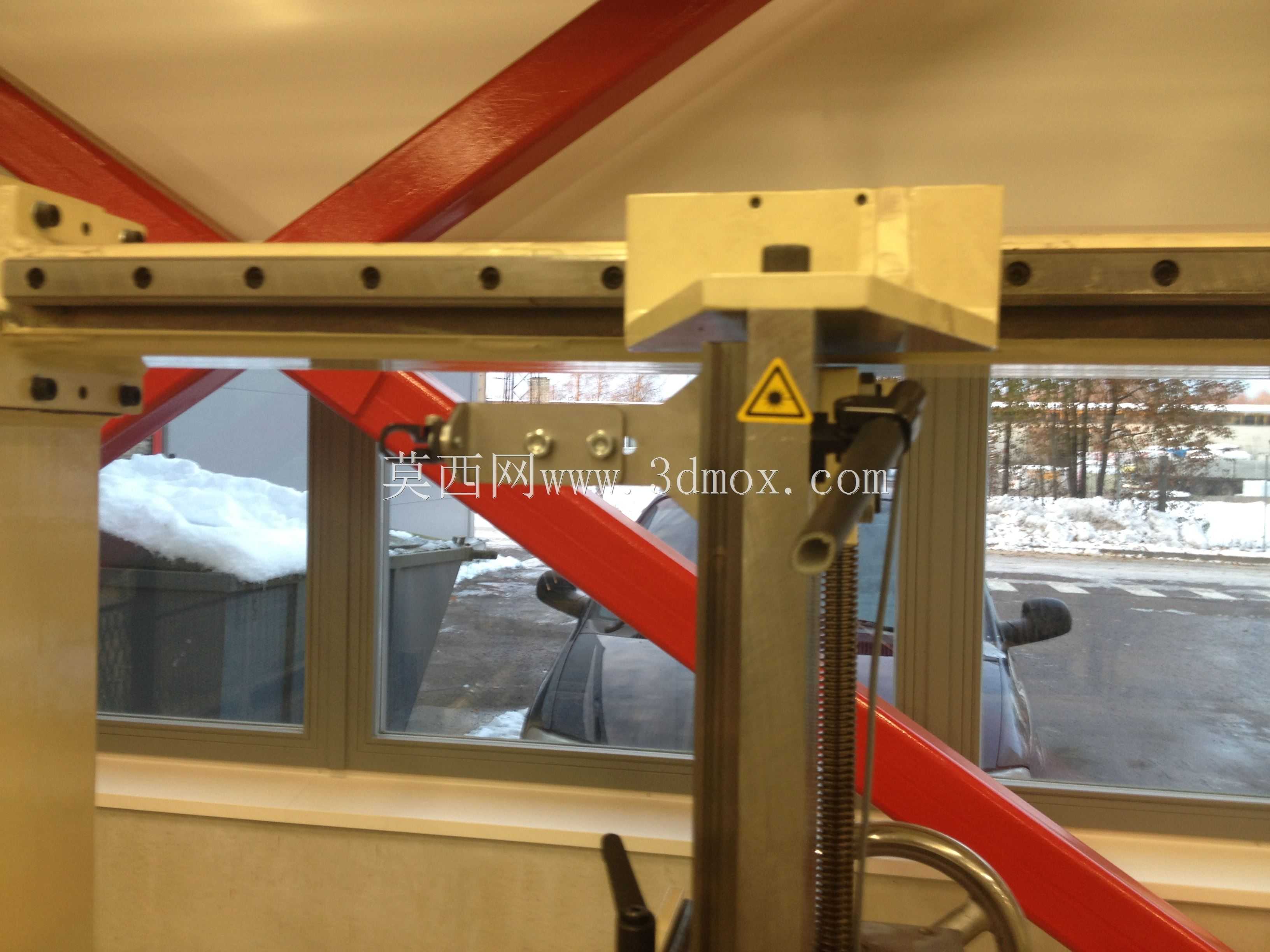

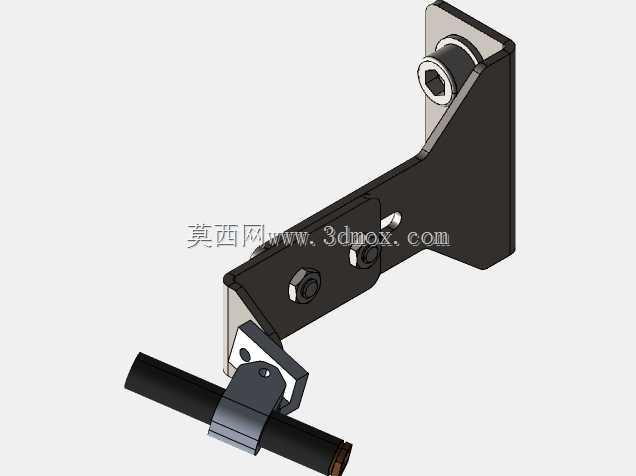

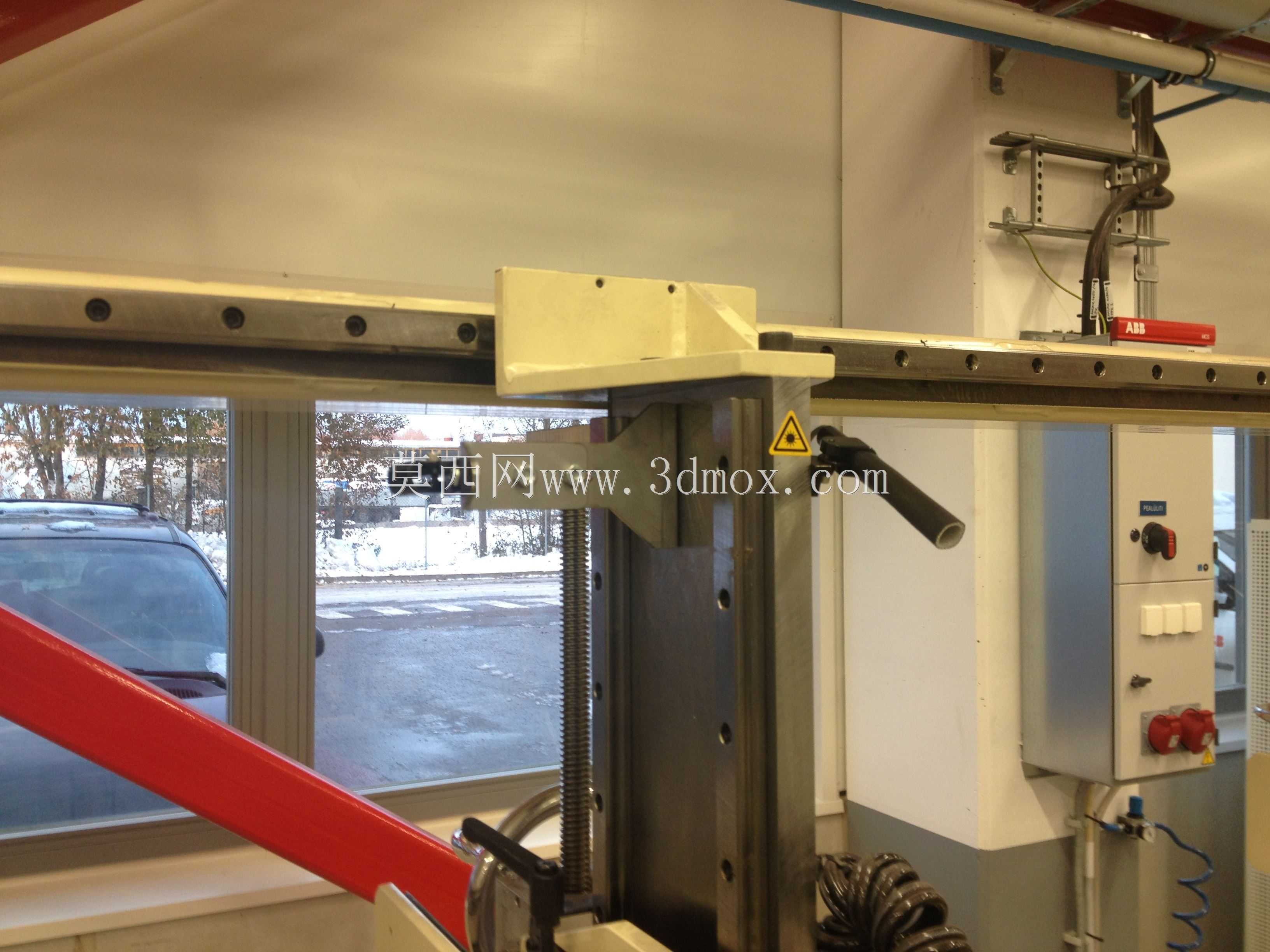

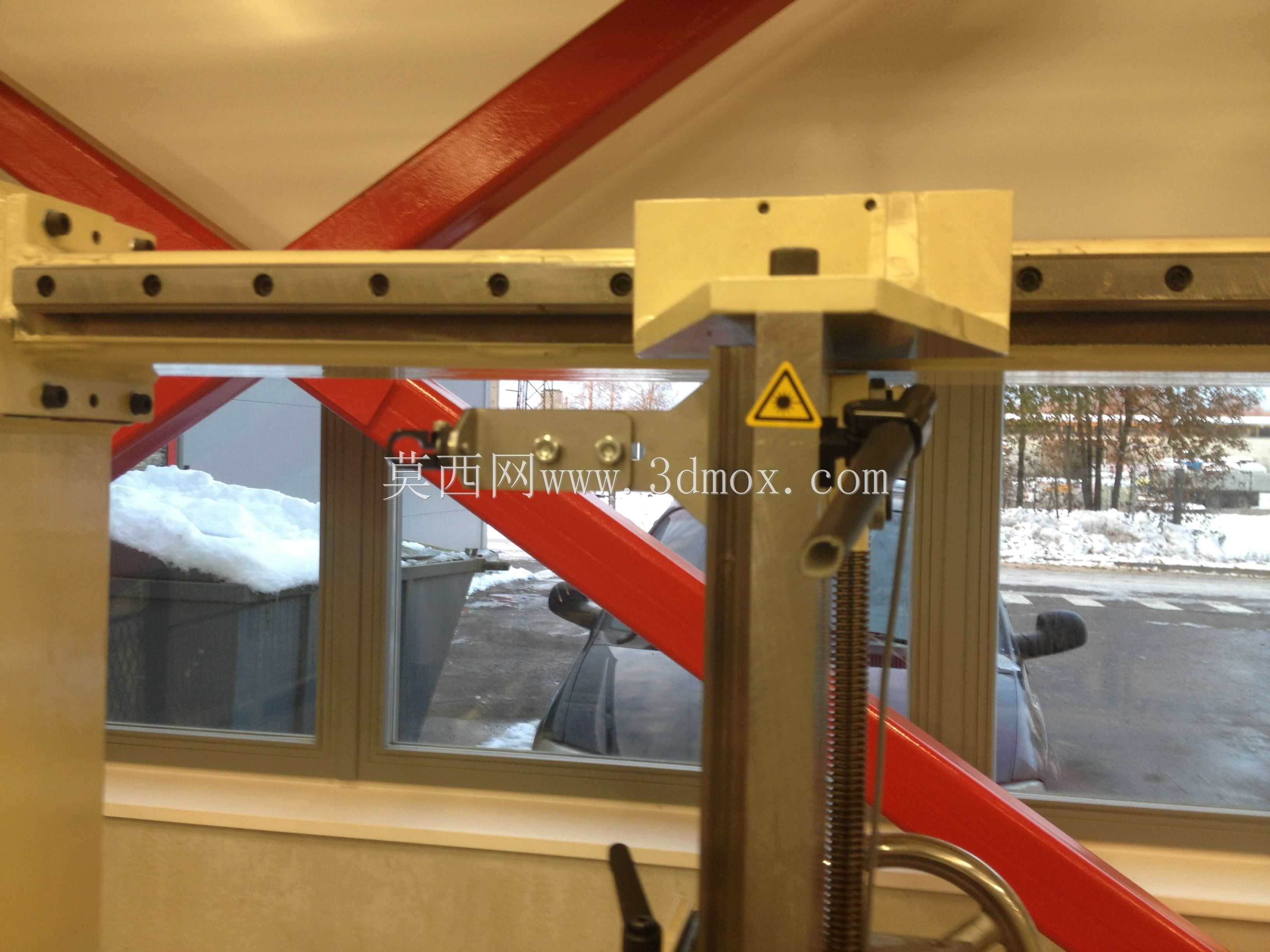

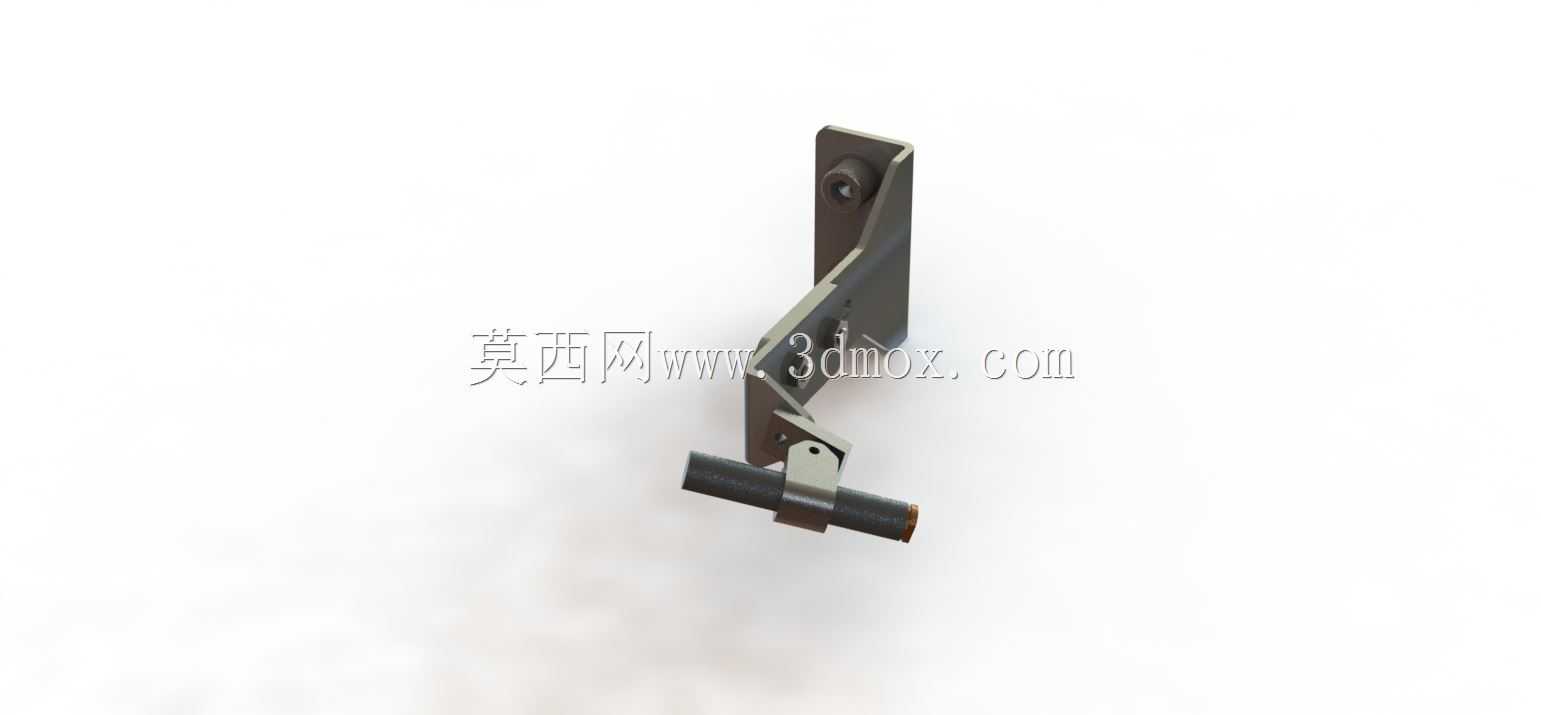

这套激光打标执行组件，主要面向线圈生产环节的绝缘层标记工序，适配卷取类生产线的工位加装需求，解决原有产线标记工序衔接耗时、定位偏差的实际问题。组件整体采用折弯式安装支架作为承载主体，支架上预留了两组沉头安装孔，可直接固定在产线侧边的铝型材安装面上，安装时不需要额外加工转接板，适配常规40系、50系工业铝型材的安装孔距，整体伸出长度控制在180mm范围内，不会占用过多产线操作空间，也不会干涉线圈的正常卷取输送路径。

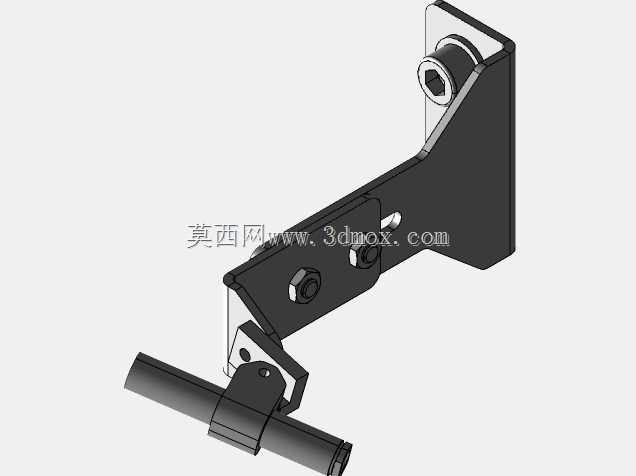

末端的激光指针固定座采用可调角度铰接结构，铰接处设置了锁紧旋钮，调试时可根据线圈的实际走料高度、标记位置要求，在0-45度范围内调整激光出射角度，调整到位后拧紧旋钮即可锁死位置，不需要反复拆装固定件，能大幅缩短产线换型调试的时间。固定座内部设计了标准的激光笔安装腔，适配常规直径12mm的工业级激光指针，腔体尾部设置了顶丝固定结构，可避免设备运行过程中因产线振动导致激光头移位，保证标记位置的一致性。

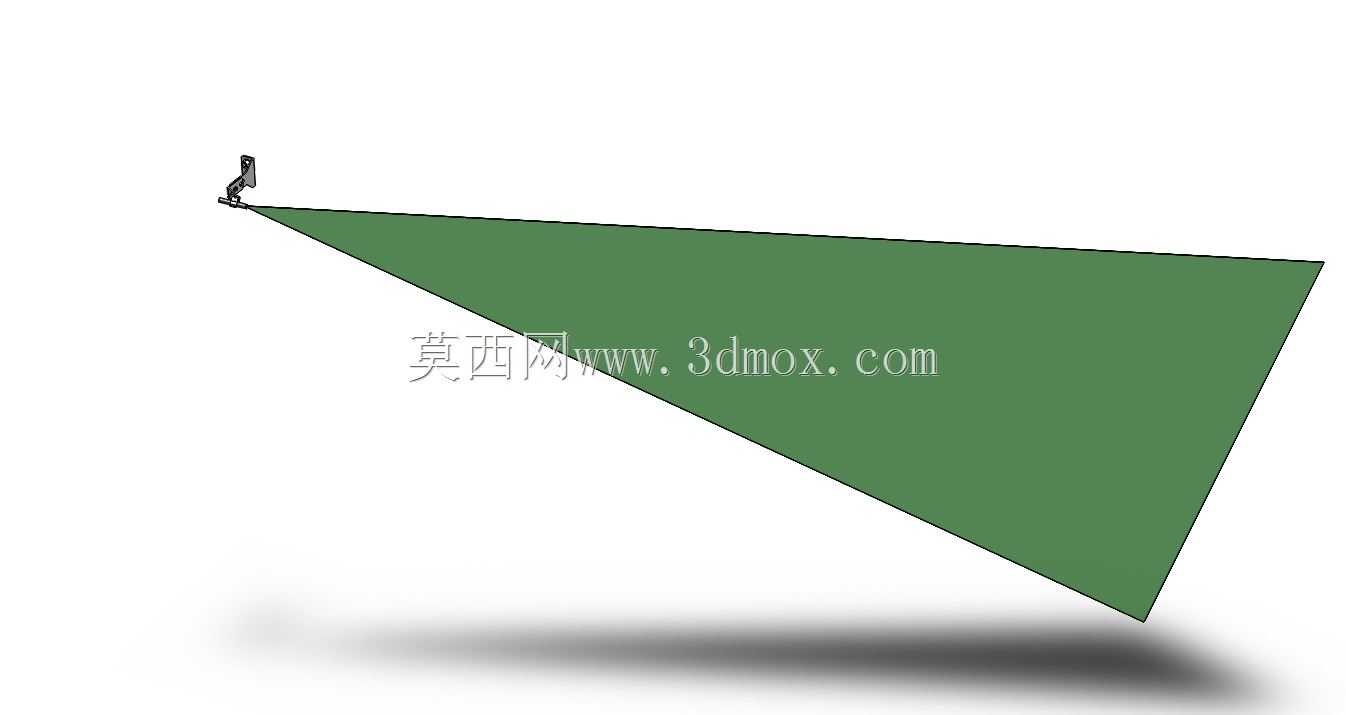

从实际应用场景来看，该组件主要用在卷材连续生产的线上标记环节，当卷材完成绝缘层包覆工序后，可通过该组件发射的定位激光，精准标记绝缘层的起始与结束位置，方便后续裁切工序快速识别定位，减少人工对位的误差，提升整线的生产节拍。设计时特意将走线槽集成在折弯支架的内侧，激光笔的供电线缆可完全隐藏在槽内，避免线缆外露被运行中的卷材剐蹭，也能减少车间粉尘、切削液对线束的侵蚀，提升组件在复杂生产环境下的使用寿命。

铰接位置的转轴采用不锈钢材质，配合耐磨铜套，长期反复调整角度也不会出现松旷问题，支架主体采用冷轧钢板折弯后喷塑处理，表面硬度足够应对车间日常的磕碰，不会因为常规的工具剐蹭出现掉漆锈蚀的问题。组件的整体重量控制在1.2kg以内，单人即可完成安装调试，不需要额外的吊装辅助，适配多数中小型卷材生产线的加装改造需求，不需要对原有产线结构做大规模改动，就能实现绝缘层标记工序的自动化定位，减少人工操作的介入频次，降低对位失误带来的不良品率。
