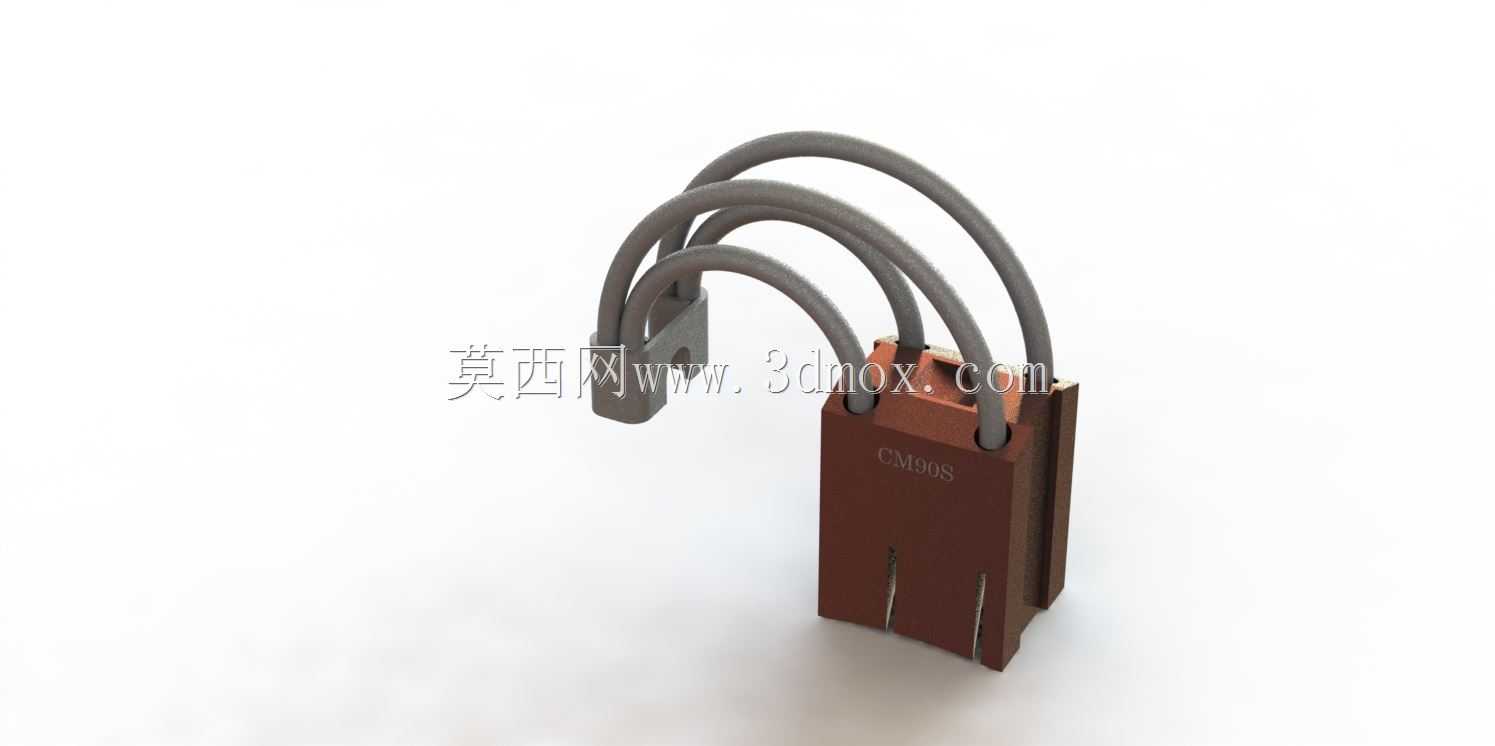

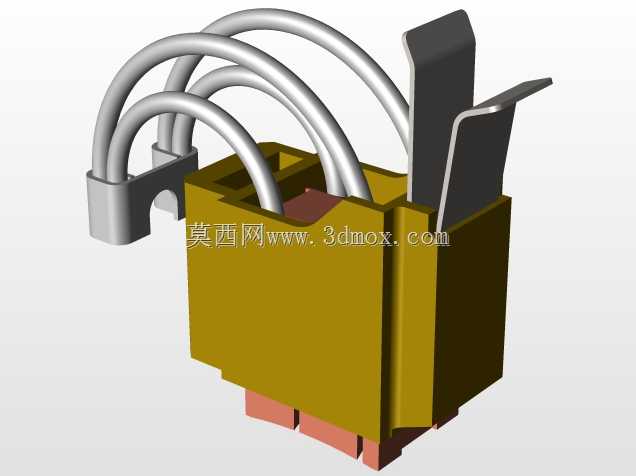

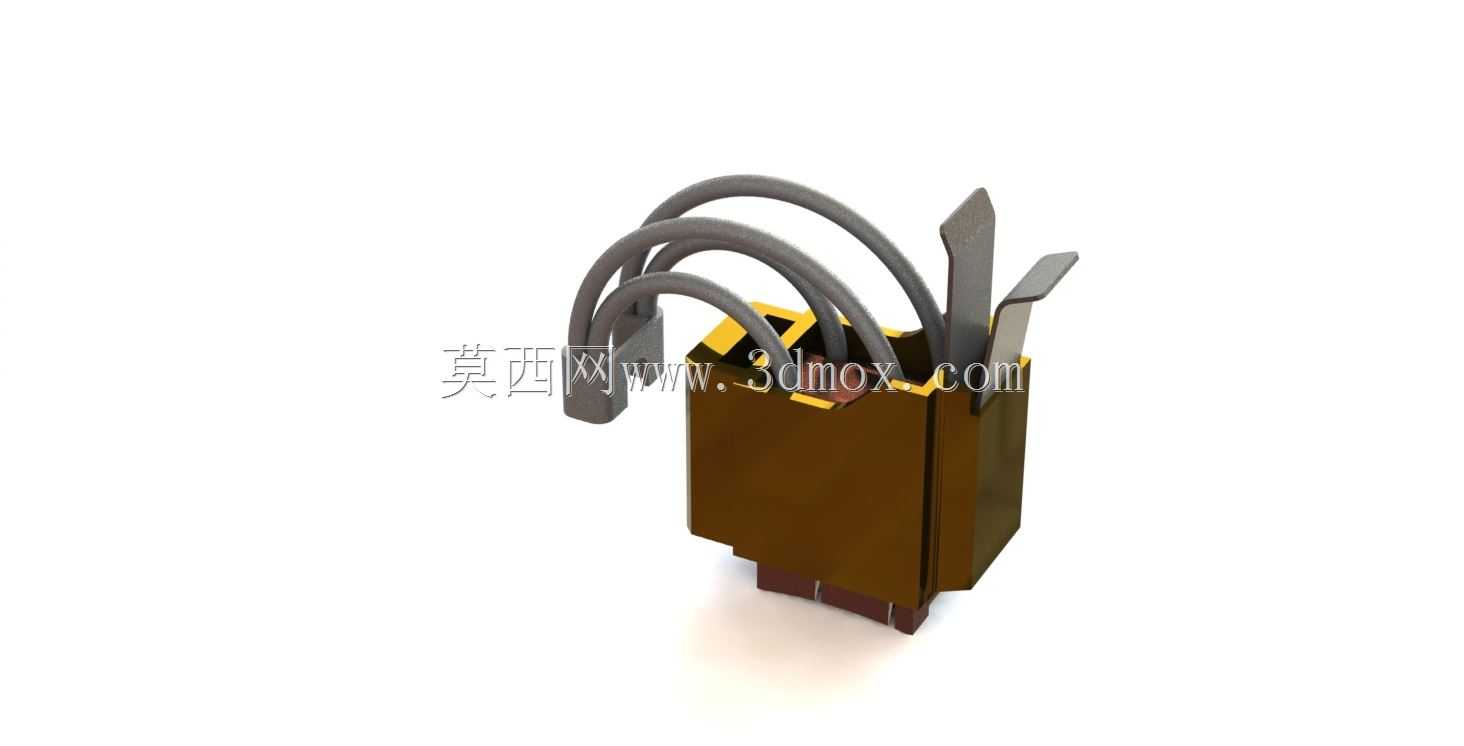

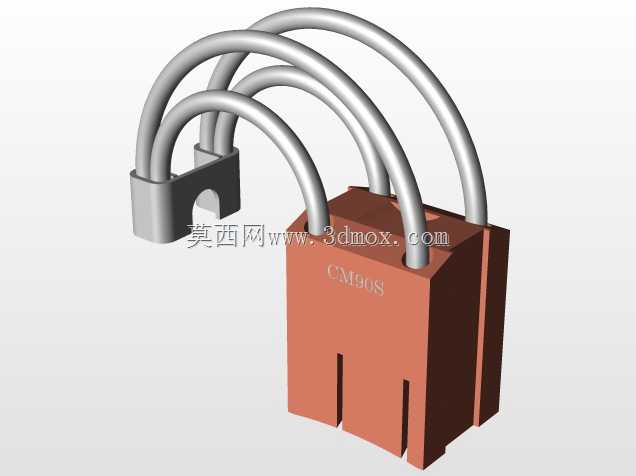

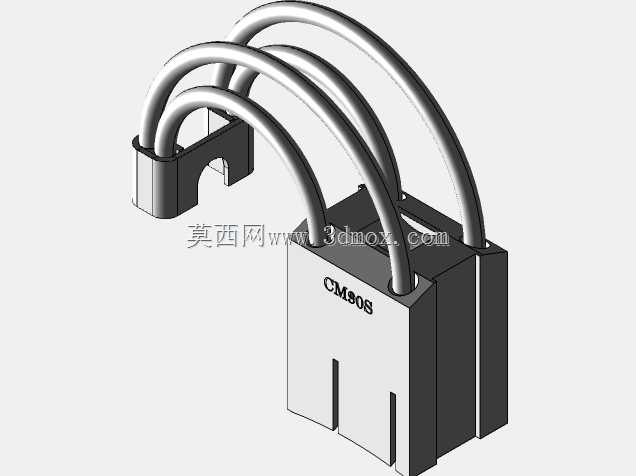

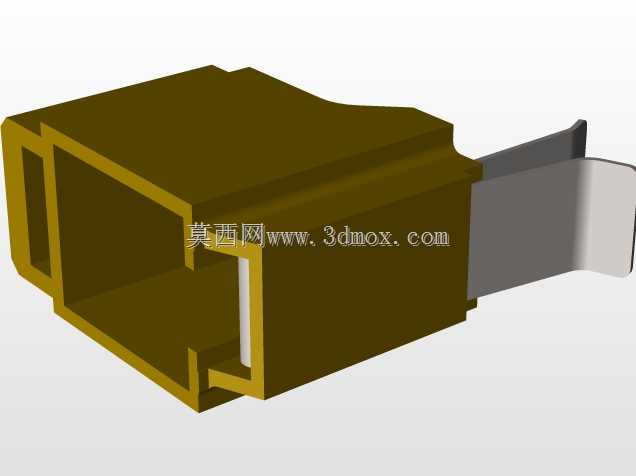

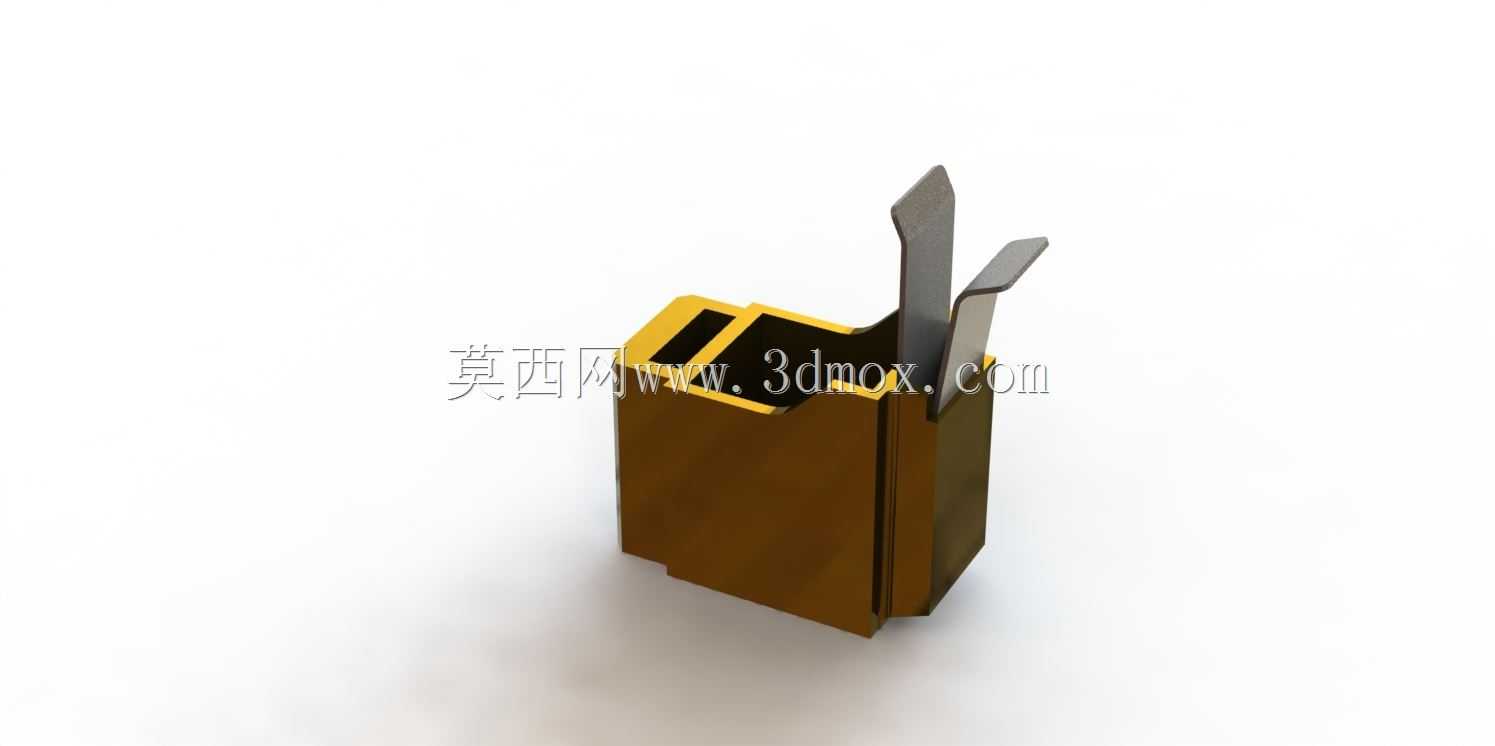

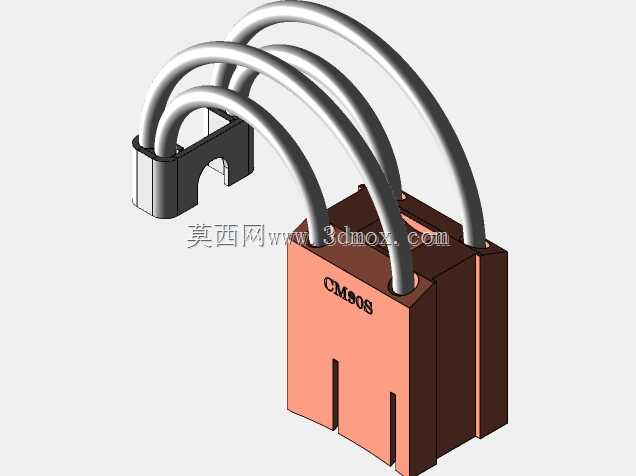

带安装支架CM90S型Helwig碳刷结构

这类带支架的碳刷组件，主要应用在需要旋转导电的工况场景里，比如直流电机、滑环集电环机构、起重设备的导电滑环、部分工业传动设备的旋转供电部位，核心作用是在固定结构和旋转部件之间传递电流，保证旋转工况下的供电连续性，避免导线随轴扭转断裂的问题。从结构设计来看，这款CM90S规格的Helwig碳刷，配套的支架直接集成了引线固定结构，多根柔性引线采用弧形排布预留了足够的伸缩余量，碳刷在刷握内的滑动行程完全匹配常规碳刷的磨损余量，不需要额外加装恒压弹簧的外置固定位，支架本身的安装面做了定位卡槽设计，安装时可以直接卡入对应设备的刷架安装槽，不需要额外做复杂的定位调整。实际选型使用时，要注意碳刷本体的截面尺寸和刷握内腔的配合间隙，单边间隙控制在0.1到0.2毫米之间，间隙过大会导致碳刷运行时晃动产生火花，间隙过小则会出现碳刷卡滞、无法正常贴合滑环表面的问题。引线的弯曲半径做了加大处理，避免长期往复运动时引线根部出现断线故障，碳刷和引线的连接部位采用压接加固，大电流工况下不会出现接触点过热的问题。设计这类碳刷组件的时候，首先要匹配对应滑环的线速度，碳刷材质的硬度要和滑环表面的材质匹配，避免过度磨损滑环或者碳刷消耗过快；支架的材质采用绝缘耐高温材料，能够承受长期运行时碳刷和滑环摩擦产生的温升，不会出现绝缘失效的问题。安装边界上，支架的固定孔位间距要和设备原有刷杆的安装位完全匹配，引线的长度要预留足够的余量，保证碳刷磨损到极限位置时引线不会被拉扯，同时也要避免引线过长触碰旋转部件造成短路。实际运行中，这类集成支架的碳刷不需要单独组装刷握和弹簧，更换时可以整体替换，大幅缩短设备维护的停机时间，碳刷的压力通过支架上的弹性结构直接施加，压力值稳定在符合碳刷运行要求的区间，不会因为安装差异导致压力过大磨损加快或者压力过小接触不良打火。碳刷本体的开槽设计是为了增加散热面积，同时让摩擦产生的碳粉能够顺着槽道排出，避免碳粉堆积在滑环表面造成绝缘下降，引线的外层绝缘层采用耐温耐磨的材质，能够抵御设备运行时的油污、粉尘侵蚀，延长组件的整体使用寿命。
