塑料吹塑成型设备用夹紧执行机构

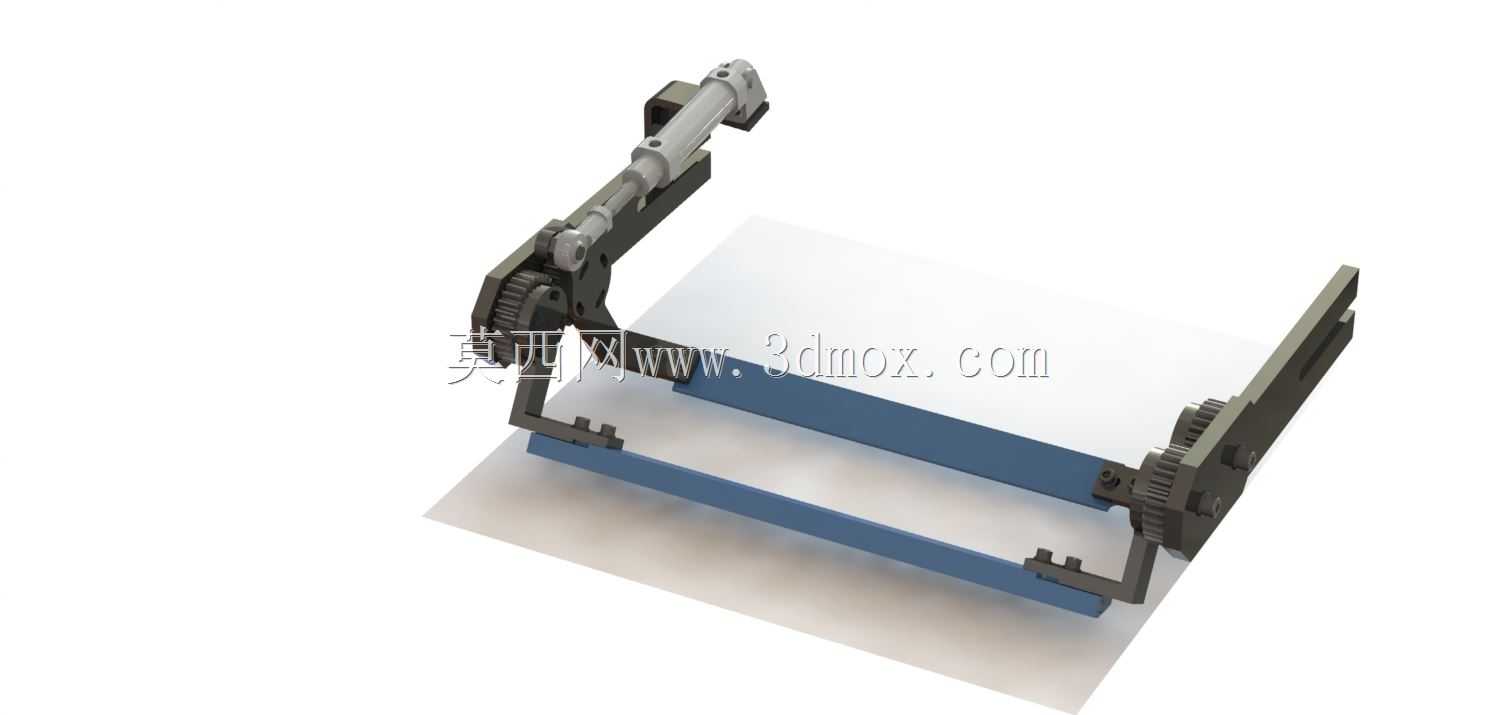

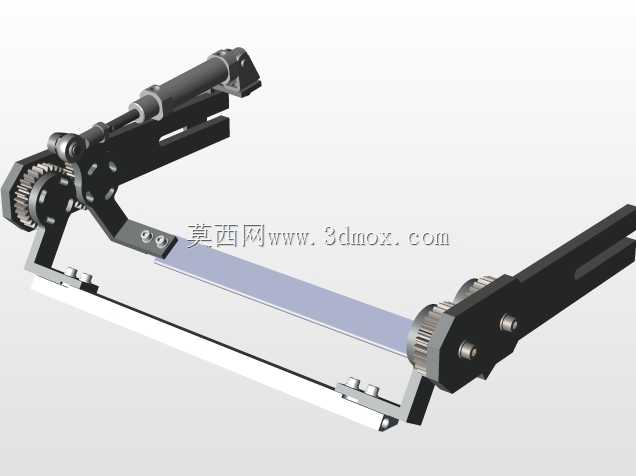

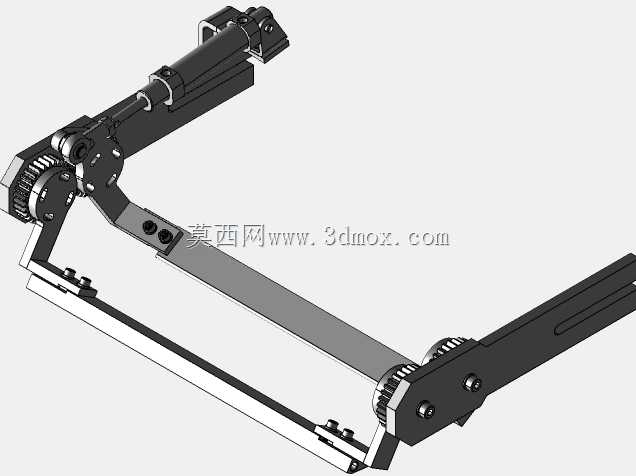

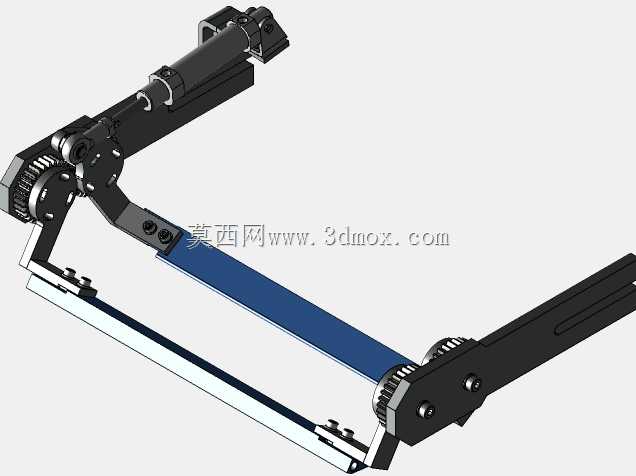

该夹紧机构主要配套挤出吹塑、注拉吹工艺的中空成型设备使用，布置在吹塑工位的模架两侧，对应挤出型坯下落的中心轴线位置，在吹塑工序的合模环节完成型坯开口端的夹持密封动作，避免压缩空气注入时出现漏气、型坯偏移的问题。整套机构采用对称式双夹臂布局，两侧夹臂通过齿轮啮合实现同步开合动作，驱动端采用标准气缸作为动力源，气缸缸体铰接在固定支架上，活塞杆端与主动夹臂铰接，避免开合过程中出现运动卡滞。夹臂的夹持端做了阶梯式卡位设计，可适配不同壁厚的PE、PP型坯料头，夹持面做了防滑滚花处理，夹紧时不会出现料头滑脱的情况，同时夹持力可通过气缸进气压力调节，避免夹破料头或者密封不严的问题。设计过程中优先考虑了安装适配性，整套机构的安装基准面设置在底部的横向安装板上，安装孔位采用长圆孔设计，可根据不同模架的安装间距做横向位置调整，适配10L-50L容积中空制品的吹塑工位安装需求，夹臂的开合行程预留了足够的余量，可兼容不同口径的型坯夹持需求，不需要更换夹头即可覆盖常规吹塑产品的生产范围。机构的运动副位置均采用自润滑铜套作为转动轴承，日常生产中不需要频繁加注润滑脂，适配吹塑车间高温、存在少量塑料挥发物的工况，减少日常维护工作量。两侧夹臂的同步齿轮采用变位齿轮设计，啮合间隙控制在0.1mm以内，保证两侧夹臂开合角度完全一致，夹持时型坯始终处于模腔中心位置，避免出现型坯偏斜导致的制品壁厚不均问题。夹臂的主体结构采用型钢焊接后加工成型，在保证结构刚性的前提下尽可能降低整体重量，减少气缸驱动的负载，提升开合动作的响应速度，整套机构的开合动作周期可控制在0.8s以内，匹配高速吹塑设备的生产节拍。安装时需要保证两侧夹臂的夹持面与模腔分型面处于同一垂直平面，夹持位置对应型坯的余料段，不会接触到制品成型区域，避免在制品表面留下夹痕，夹持位的高度可通过支架上的竖向调节槽调整，适配不同长度的型坯下垂高度，不需要额外加装转接垫块即可完成调试。
