小型立式真空吸塑热成型加工设备

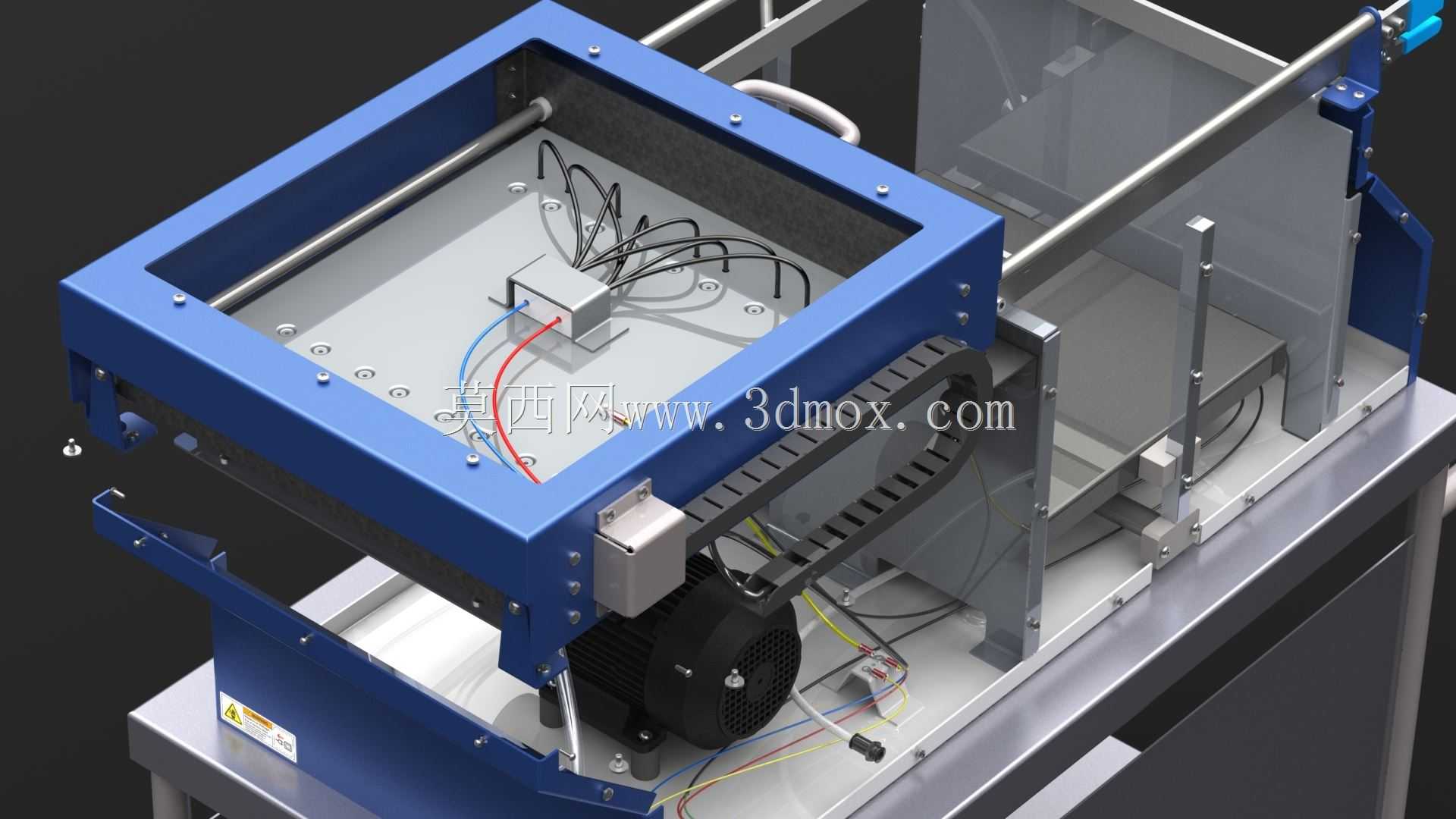

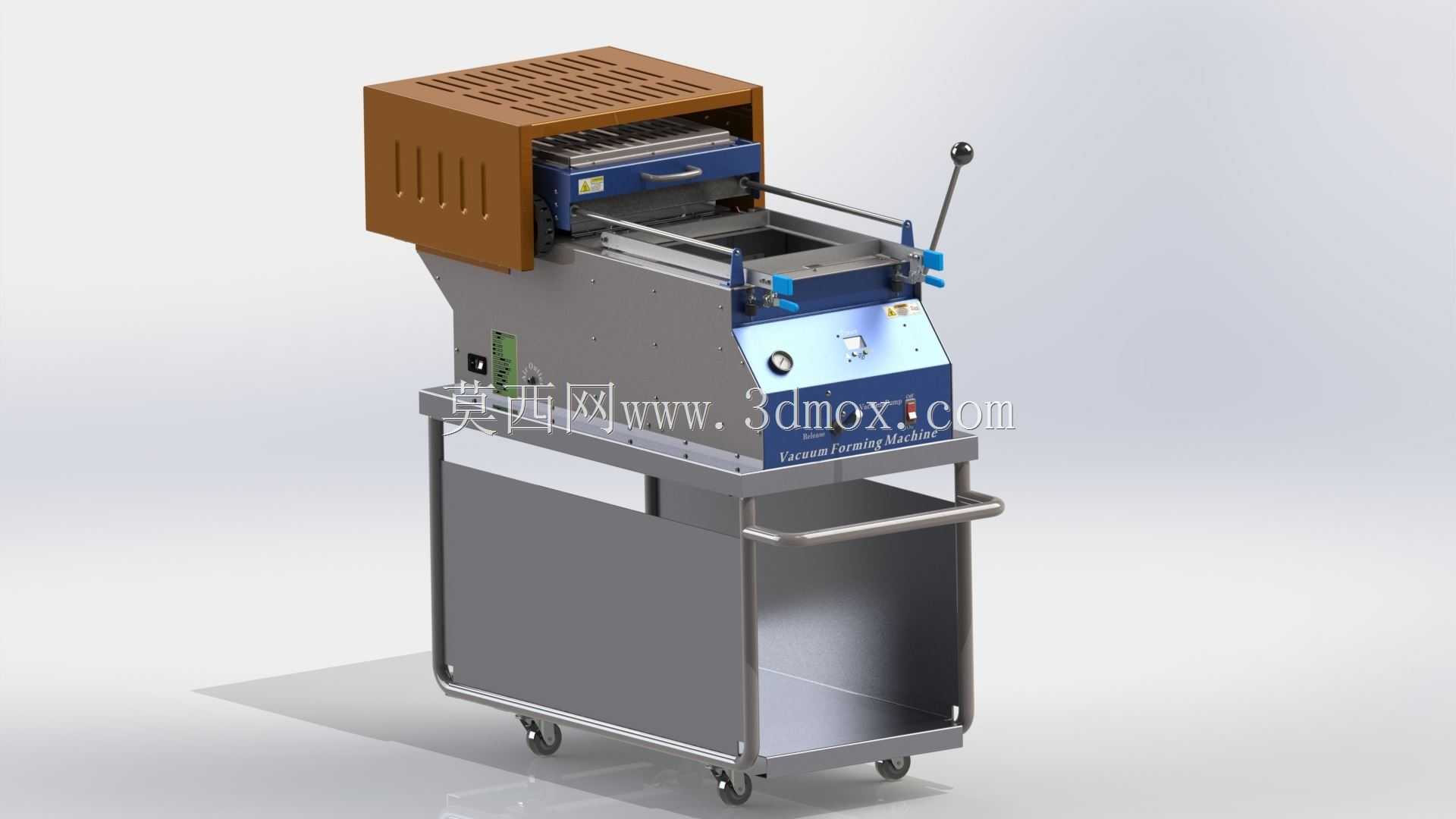

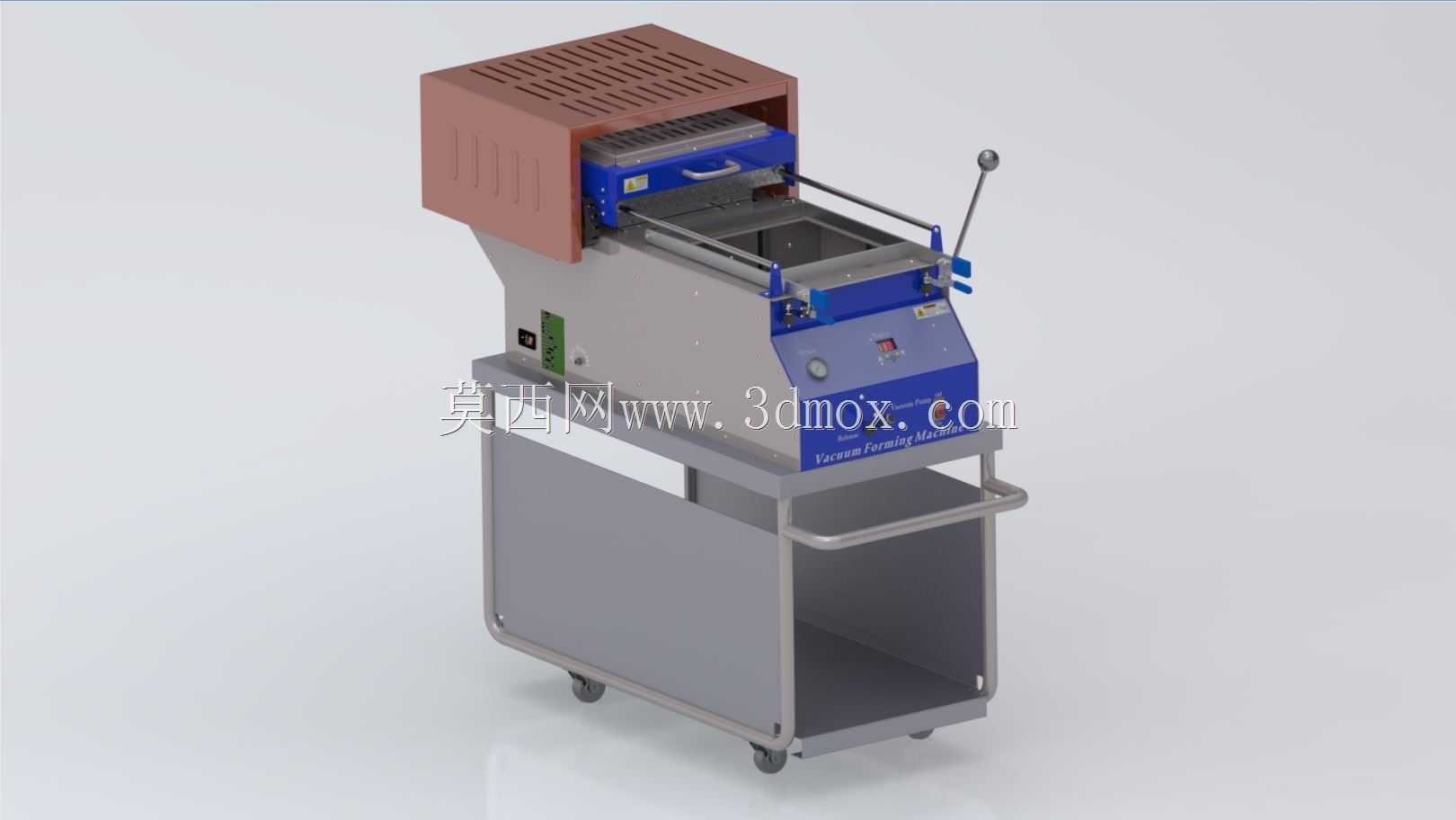

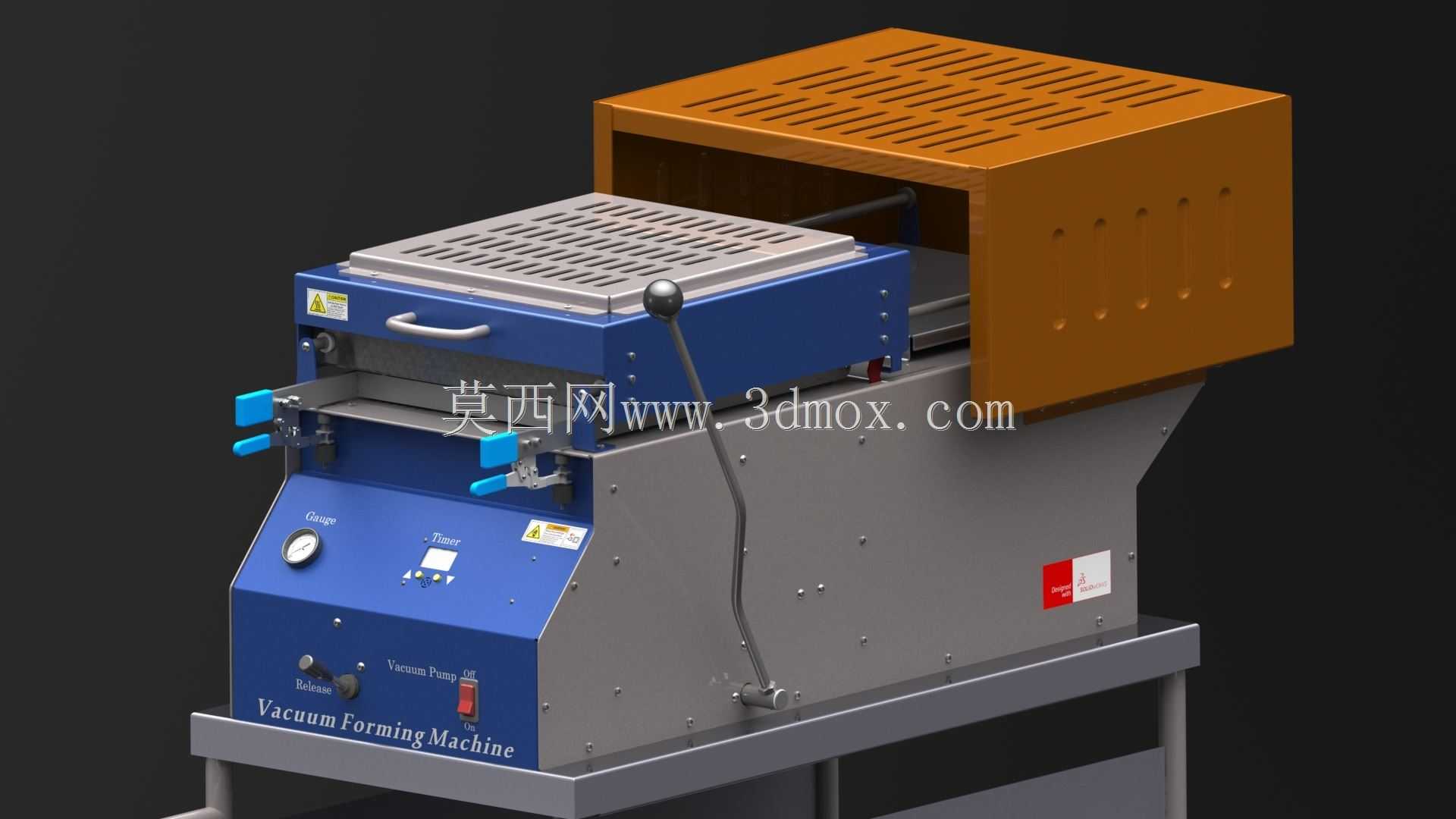

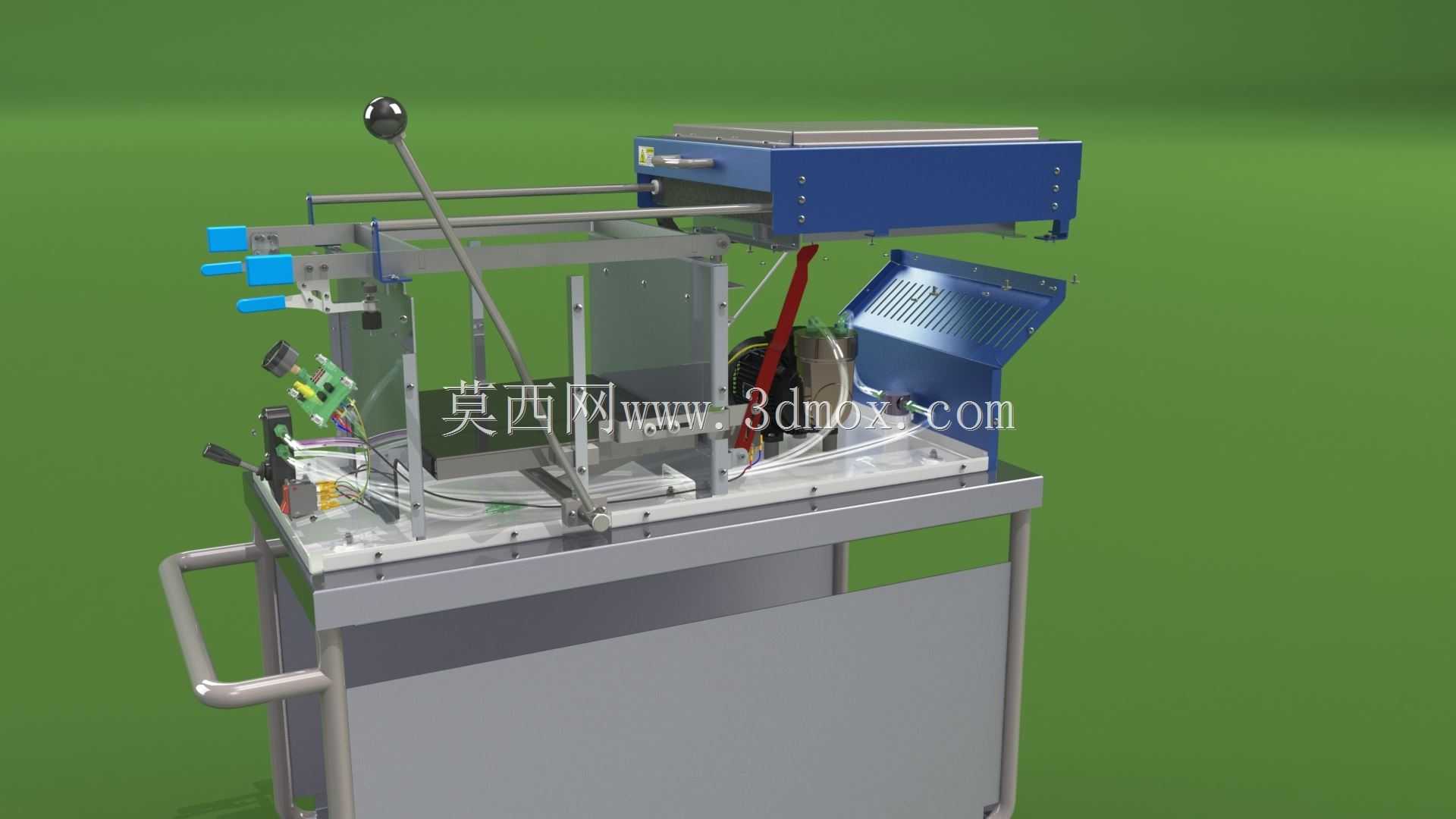

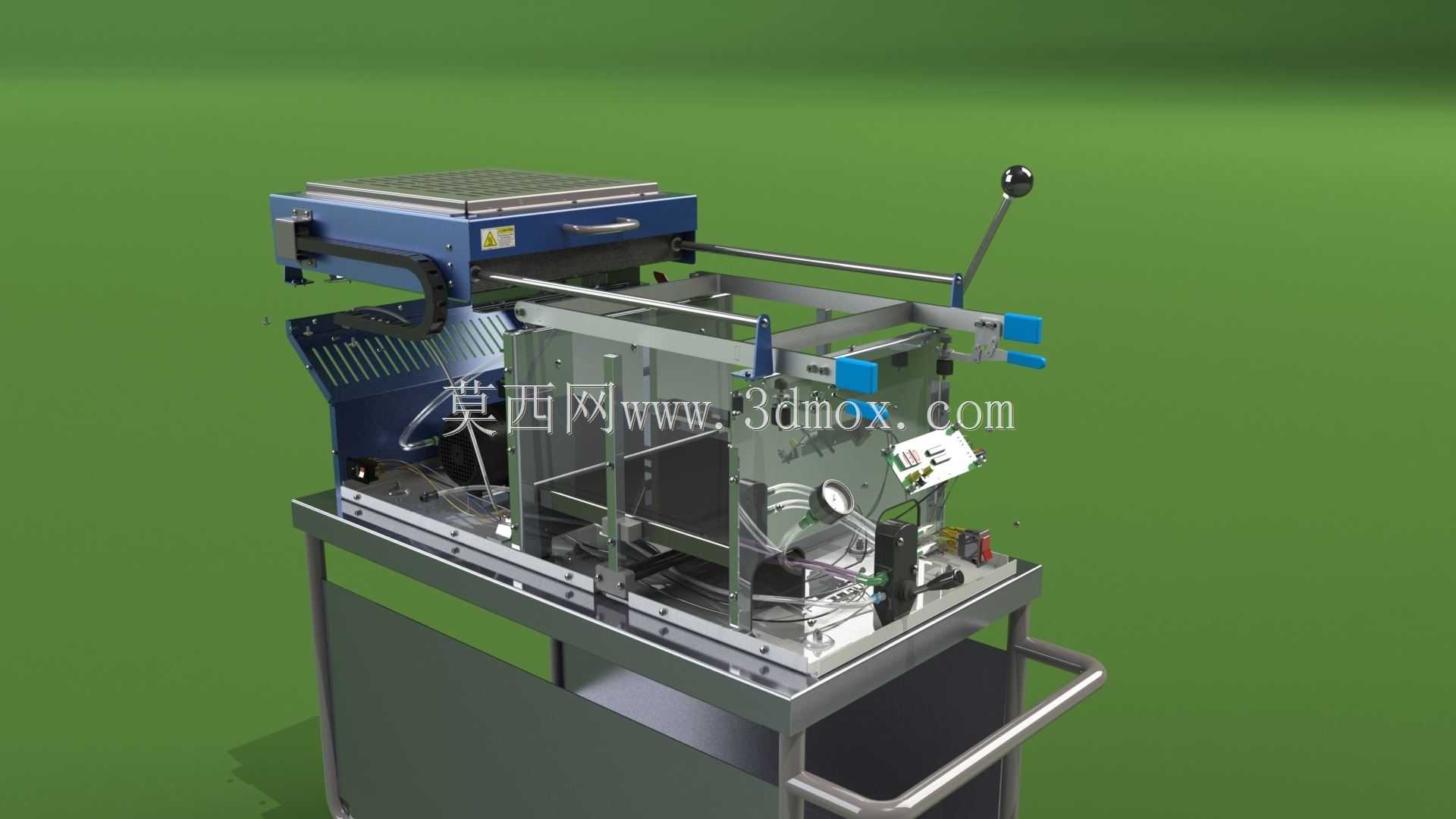

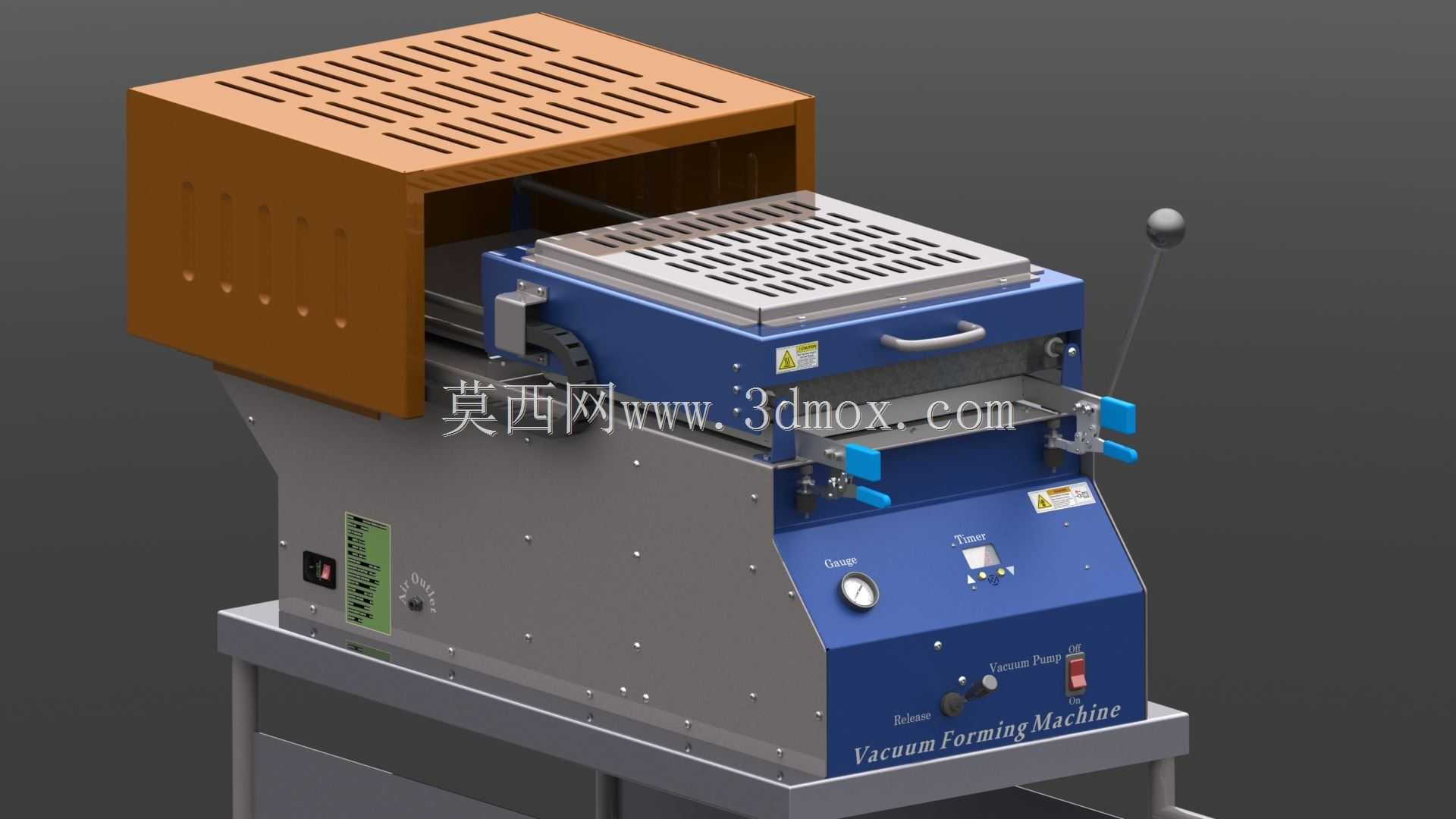

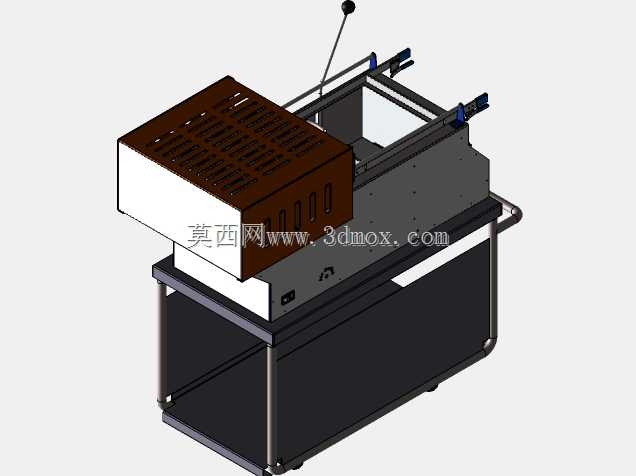

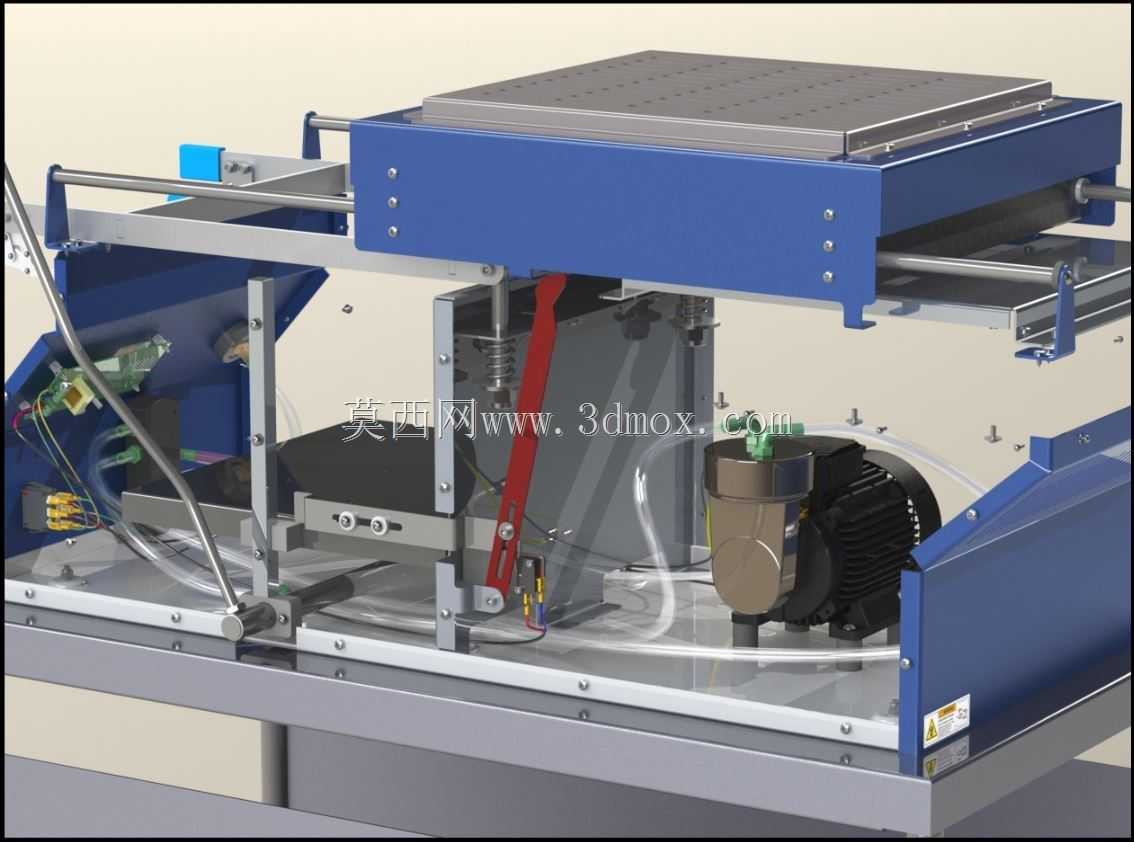

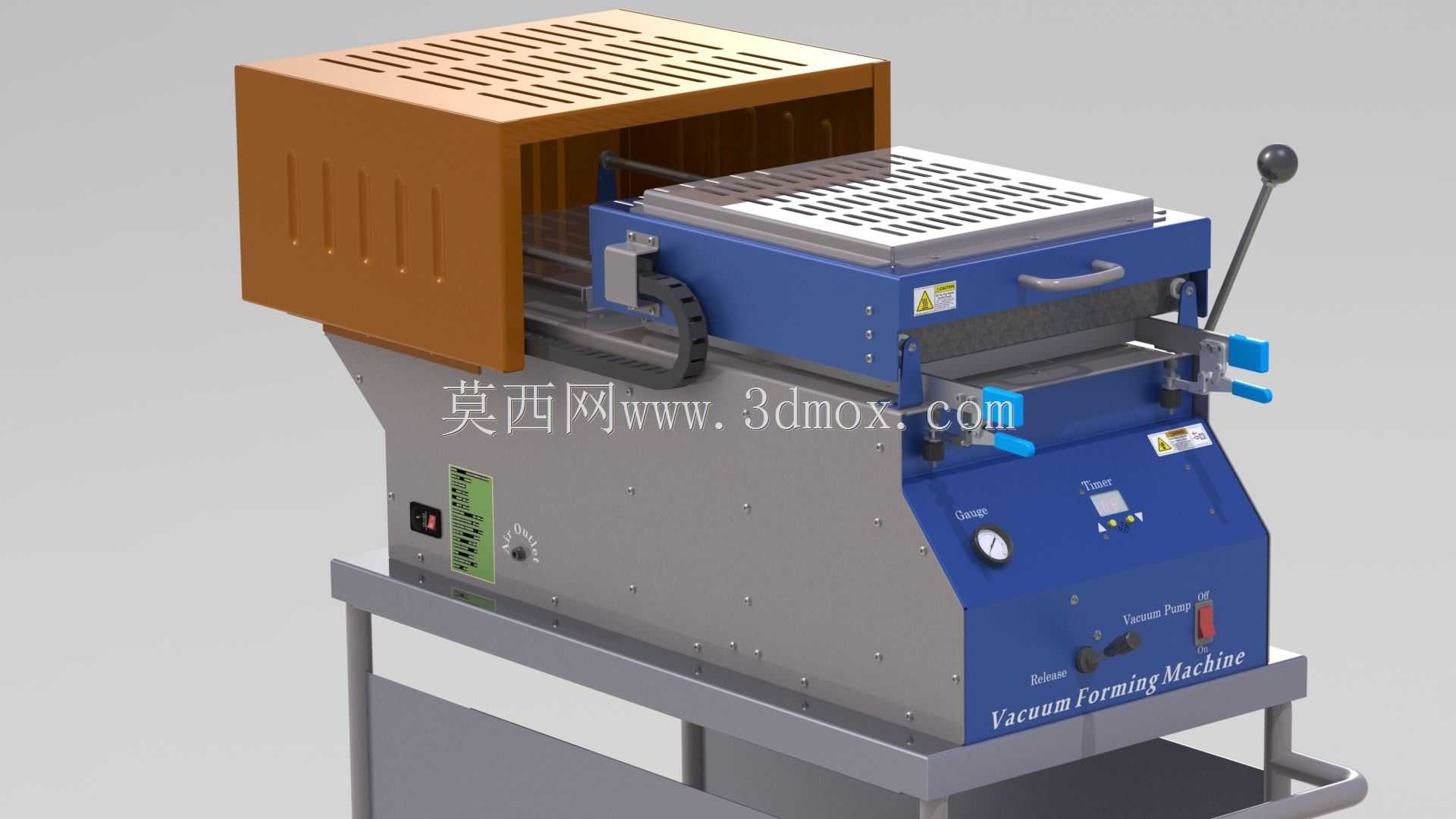

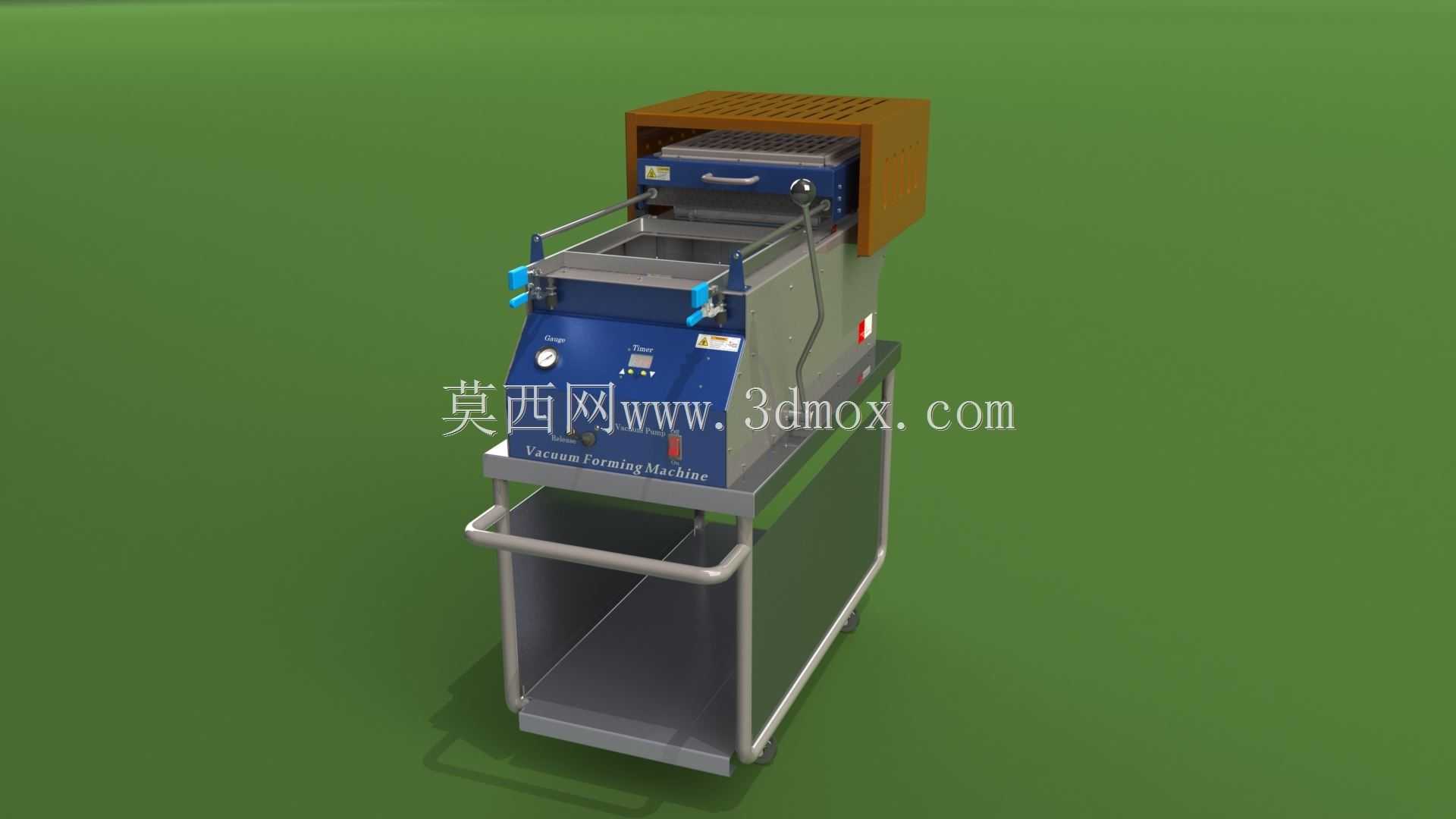

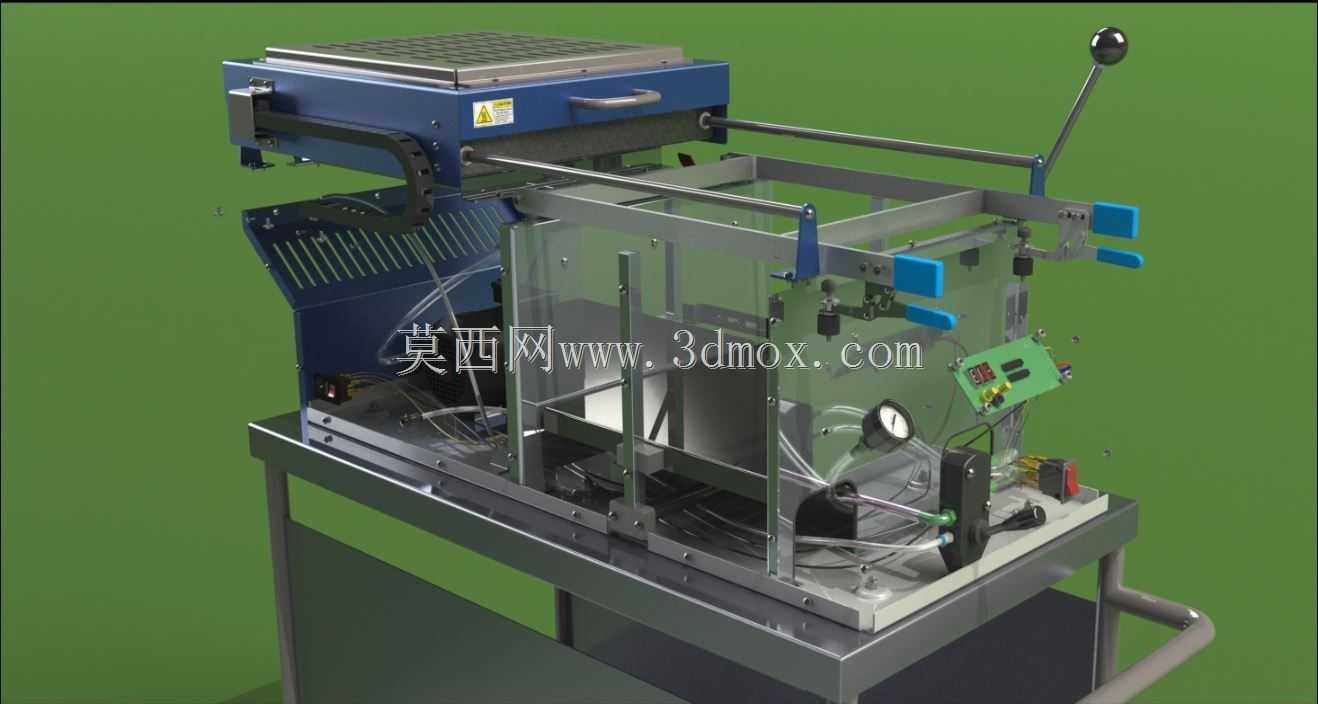

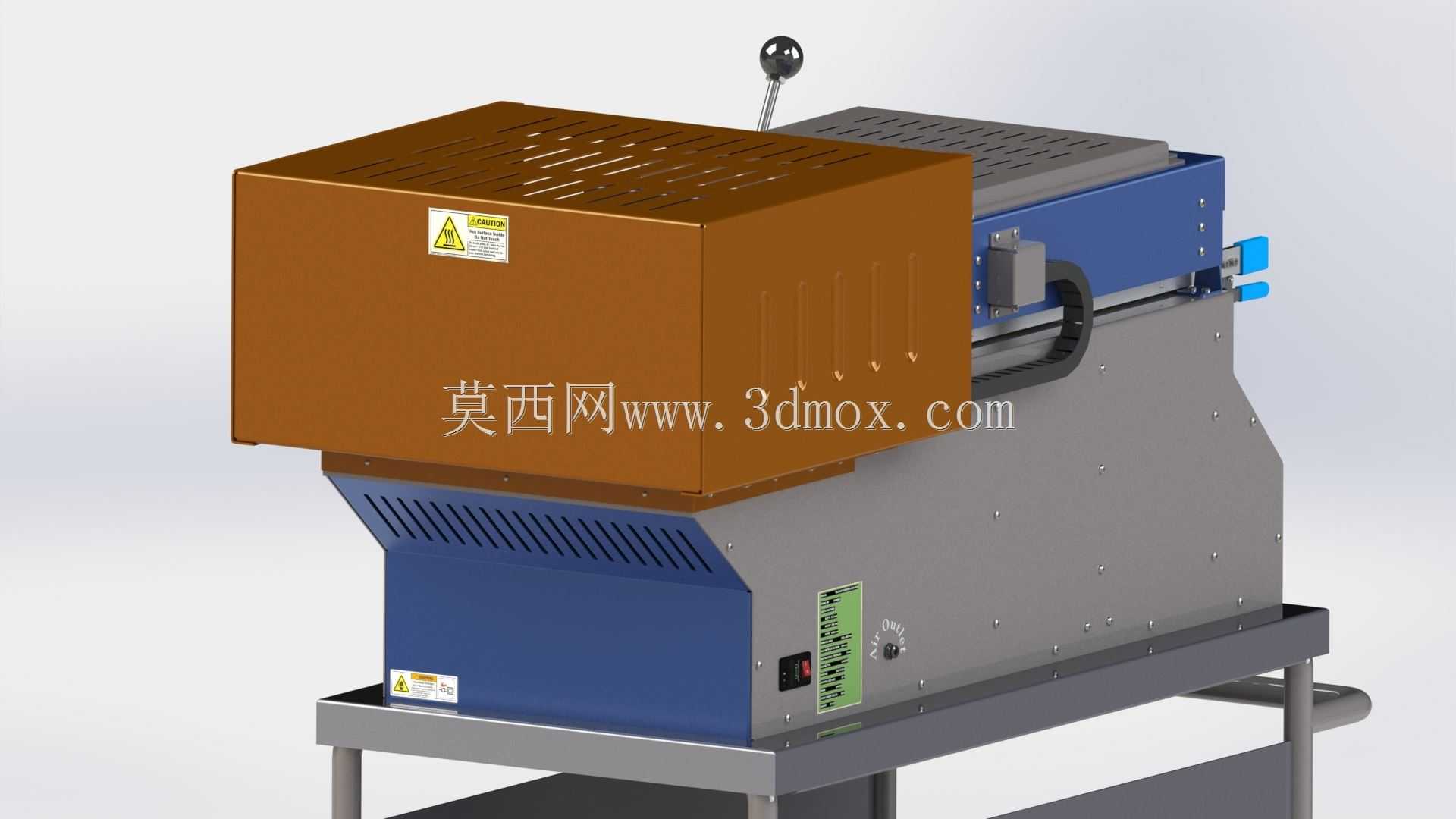

这款立式真空成型设备主要面向小批量塑料件热成型加工场景，常见于广告标识制作、小型包装打样、教学实训、非标防护件定制等领域，可将加热至软化温度的热塑性塑料片材，通过真空负压吸附贴合在单型腔模具表面，冷却后得到与模具轮廓一致的成型塑件。设备整体采用立式分层布局，下部为带脚轮的金属置物机架，既可以收纳模具、备用片材等加工耗材，底部的万向脚轮也方便在车间、实训室内灵活移位，机架上方的操作台面高度适配成年操作人员站立作业的人机尺寸，无需额外垫高或弯腰操作，降低长时间作业的疲劳感。设备中部为核心成型作业区，设置了可抽拉的片材夹持框架，框架周边布置均匀的压紧结构，能够将不同厚度的塑料片材四周牢牢固定，避免加热抽真空过程中出现片材移位、漏气导致的成型缺陷；作业区一侧设置手动操作杆，用于控制夹持架的开合与抽真空通路的启闭，操作逻辑直观，新操作人员经过简单培训即可上手。加热单元布置在成型区上方的箱体内，采用格栅式散热结构，既可以保证加热元件的热量均匀向下辐射到片材表面，也能通过格栅间隙及时散出多余热量，避免设备内部温度过高影响电气元件寿命。设备正面的控制面板集成了真空表、温度调节旋钮与加热开关，操作人员可直接通过真空表读数判断负压是否达到成型要求，根据不同片材材质调整加热温度，无需额外外接检测仪表。在结构设计上，成型区的真空吸附平台预留了标准的通气孔阵列，可适配不同尺寸的小型模具，模具无需额外做复杂的密封结构，只要放置在平台对应位置即可保证抽真空时的负压效果；设备侧面预留了电气检修口，日常维护时可直接拆开侧面板更换加热元件、检修真空管路，无需整体拆解设备外壳。考虑到热成型工艺的脱模需求，设计时也预留了足够的取件空间，成型后的塑件可直接从夹持架上方取出，配合模具设计时不小于3°的拔模角度，可有效避免取件时出现塑件变形、刮伤的问题，对于厚度在0.2mm到2mm之间的PVC、PET、PS等常见热塑性片材，都能稳定完成成型作业，成型后的塑件轮廓清晰，边角处无缺料、皱折问题，可直接用于后续的裁切、修边工序。
