1610规格孔40锥形锁紧衬套结构

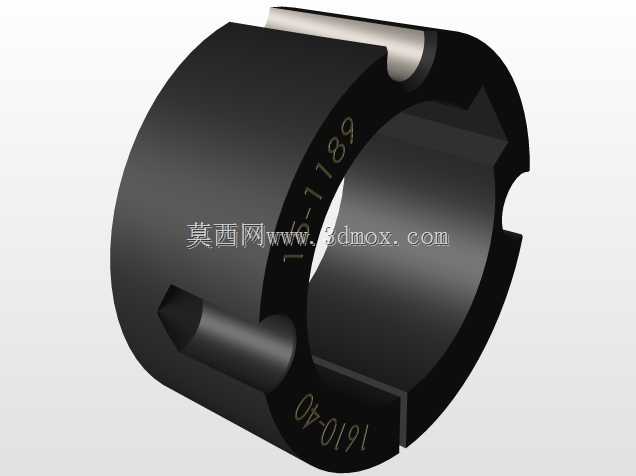

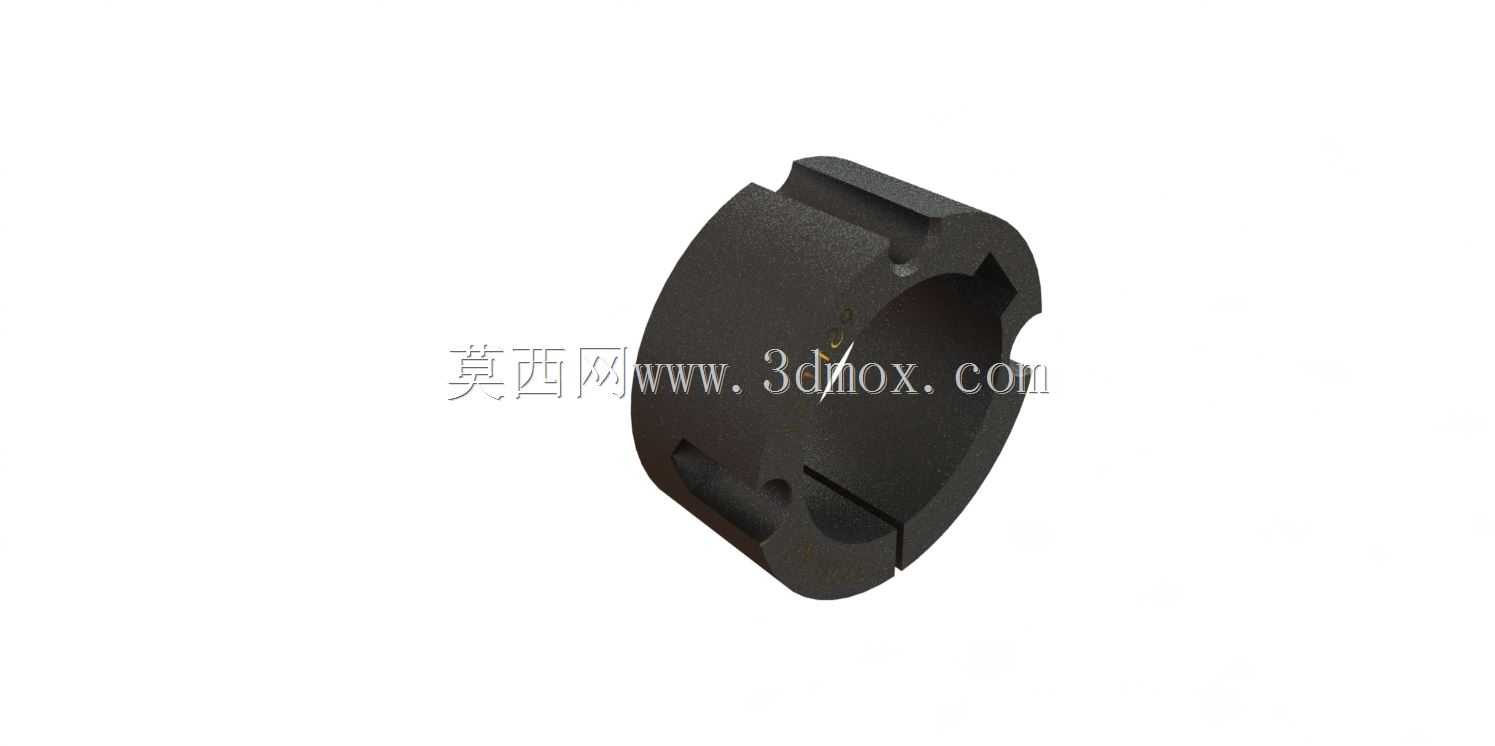

在带传动、链轮传动这类常见的机械传动场景中，锥形衬套是实现轴与传动件无键连接的核心零件，这款1610规格、内孔40mm的锥形衬套，采用30级灰铸铁材质铸造加工，适配常规中小功率传动系统的安装需求。从实际使用场景来看，这类衬套广泛应用于风机、输送机、小型减速机的带轮、链轮安装环节，相比传统平键连接，它无需在轴上加工键槽，不会削弱轴的结构强度，同时对轴的加工精度要求更低，安装拆卸时仅需拧紧锁紧螺钉即可实现传动件与轴的抱紧固定，后期维护更换传动件时无需使用拉马等重型拆卸工具，大幅降低现场运维的工作量。

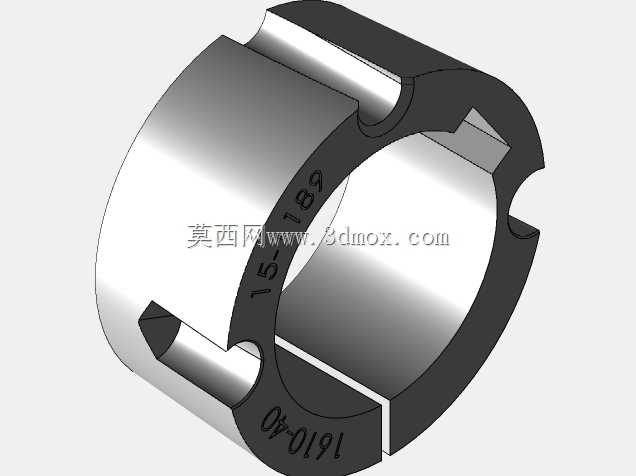

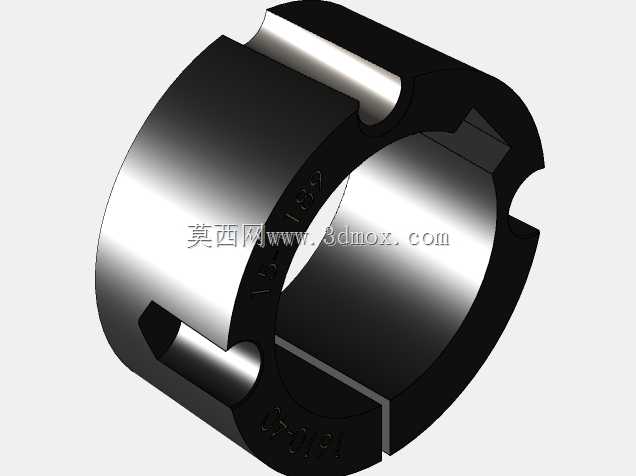

从结构设计思路来看，这款衬套采用开口式锥面结构，外锥面与带轮、链轮的内锥孔完全贴合，内孔为光孔设计适配直径40mm的标准光轴，衬套本体上开有对称的锁紧螺钉孔与拆卸螺孔，安装时通过拧紧锁紧螺钉，衬套沿锥面轴向进给，开口处产生均匀的弹性形变，抱紧轴表面的同时，外锥面撑紧传动件的内锥孔，依靠锥面间的静摩擦力传递扭矩，可有效避免传动过程中出现的打滑、跑圈问题，同时具备一定的对中补偿能力，降低轴与传动件不同心带来的振动损耗。

从安装边界尺寸来看，1610规格对应的衬套总长度、外锥大端直径均符合行业通用互换标准，可直接适配市面上同规格的标准锥孔带轮、链轮，无需额外加工适配；衬套上的开口槽宽度经过反复校核，既保证锁紧时有足够的形变余量实现可靠抱紧，又避免形变量过大导致衬套本体出现应力开裂，灰铸铁材质本身具备良好的减震性与耐磨性，长期运行下锥面磨损量极小，可保证多次拆装后仍能保持稳定的锁紧力。在实际选型过程中，需要注意衬套内孔与轴径的公差配合，一般选用间隙较小的过渡配合即可，安装前需清理轴表面与衬套内外锥面的油污、毛刺，避免杂质嵌入锥面导致接触面积不足，影响扭矩传递能力；锁紧螺钉时需按照对角顺序分次拧紧，保证衬套受力均匀，避免单侧受力导致锥面偏斜，出现抱紧力不足的问题。这类衬套的结构设计充分考虑了通用传动场景的互换性需求，无需针对特定设备单独定制，可大幅降低传动系统的备件储备成本，在中小功率传动的设备改造、备件更换场景中具备极高的实用性。
