SKF VPBM-4区块计量装置结构设计

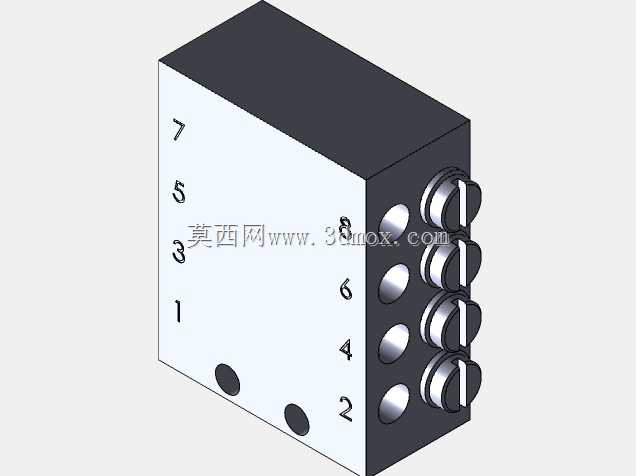

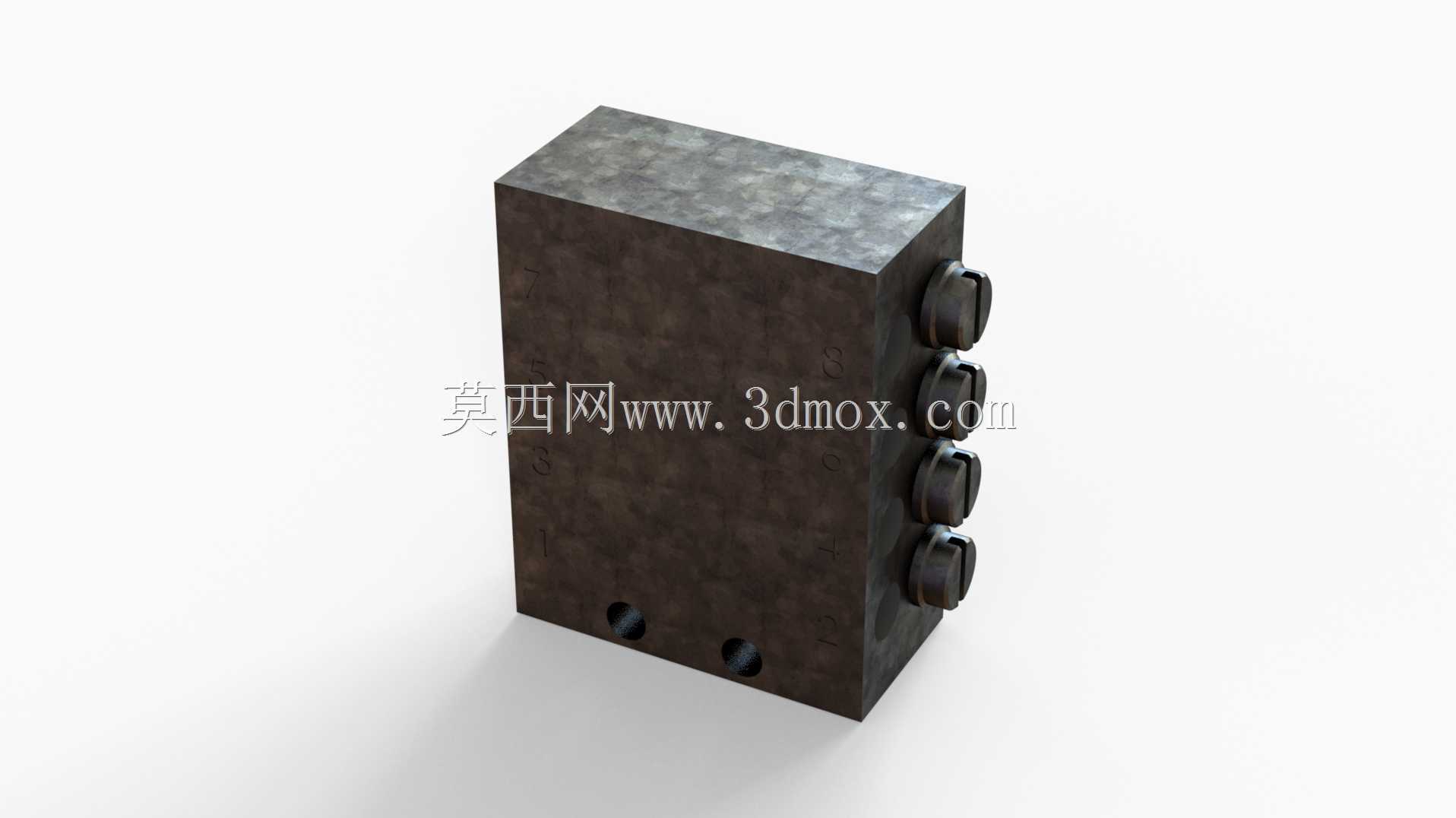

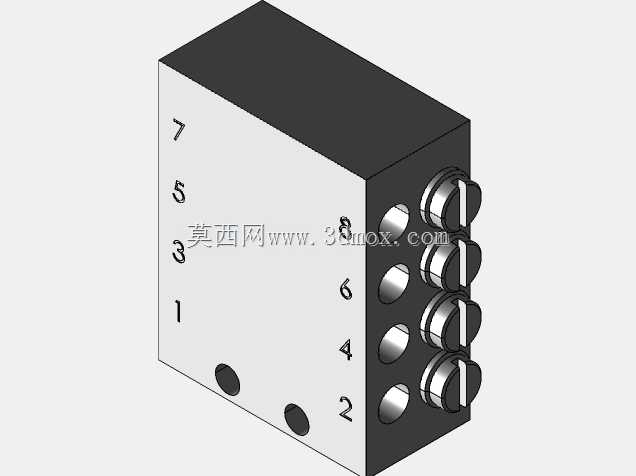

在集中润滑系统的工程应用场景中，这类区块计量装置承担着精准分配润滑介质的核心作用，多被部署在机床、自动化生产线、重型工程机械的多点润滑回路里，负责将上游供给的润滑脂或润滑油按照预设的排量，稳定输送到各个需要润滑的摩擦副点位，避免因润滑不足导致的部件磨损、设备停机故障。从结构设计逻辑来看，该装置采用集成式块体结构，将多个计量单元整合在单一金属块体内，相比分散式的计量元件，大幅减少了管路连接点，降低了润滑介质泄漏的风险，同时也压缩了安装所需的空间，更适合在设备内部布局紧凑的场景下使用。块体主体采用金属材质加工，表面做了防锈处理，能够适应车间内多粉尘、存在少量切削液溅射的复杂工况，侧面布置的四个计量输出接口，对应四个独立的润滑点位，每个接口内部集成了独立的计量柱塞结构，可保证各点位的供油量一致性，不会出现某一路供油过多或过少的问题。块体下部设置的两个接口为介质输入与泄放接口，分别连接上游的润滑泵供油管与系统回油管路，安装时需要保证块体的安装平面与设备安装面贴合，接口轴线与管路走向保持同轴，避免管路安装应力作用在块体接口上导致密封失效。在设计建模过程中，需要重点关注各内部流道的连通关系，保证计量腔的尺寸精度符合介质排量要求，同时要预留出接口的扳手操作空间，避免现场安装时出现工具无法操作的问题。这类集成式计量装置的安装边界需要结合设备的润滑点位分布确定，块体的安装位置要尽量靠近各润滑点，缩短输出管路的长度，减少管路沿程压力损失，保证计量精度的稳定性，同时要避开设备运动部件的行程范围，防止运行过程中碰撞损坏计量块体。从功能特性上看，该装置无需额外的电气控制元件，依靠介质压力驱动内部柱塞动作即可完成定量供油，可靠性更高，适合在长期连续运行的工业设备上使用，维护时仅需定期检查接口密封情况与块体固定状态，不需要复杂的拆解维护，降低了设备运维的工作量。建模时还原了块体的外部安装尺寸、接口位置与外形细节，可直接用于润滑系统的布局设计、安装干涉检查，也可作为设备三维装配场景中的标准元件调用，帮助设计人员快速完成润滑回路的三维布局，减少重复建模的工作量。
