GU10接口MR11规格LED灯杯结构设计

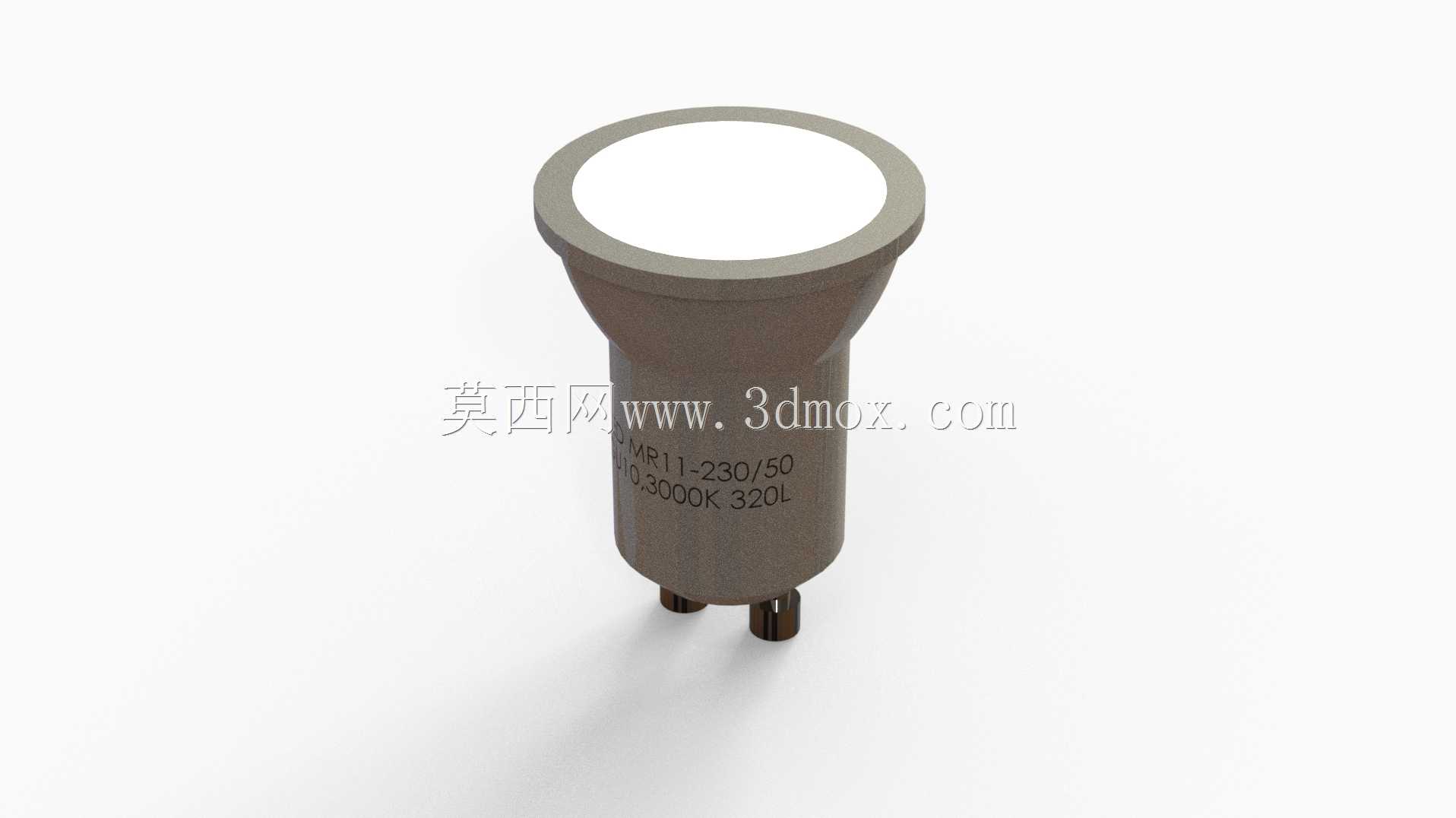

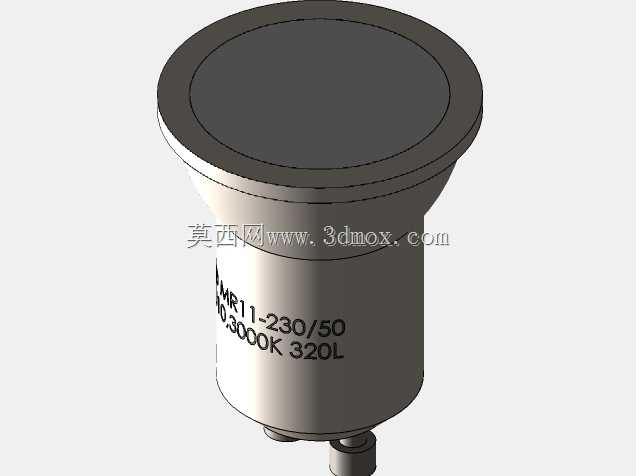

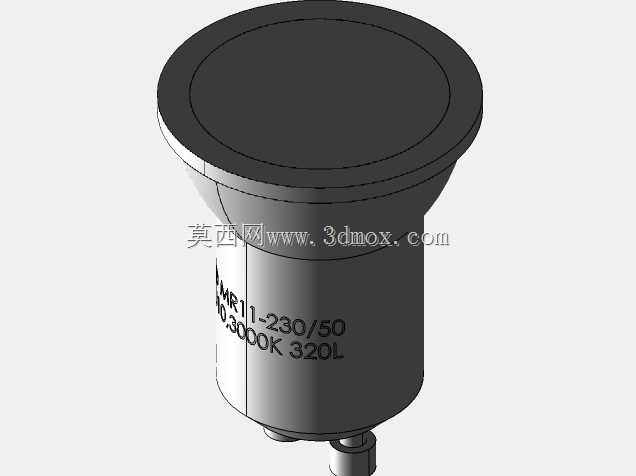

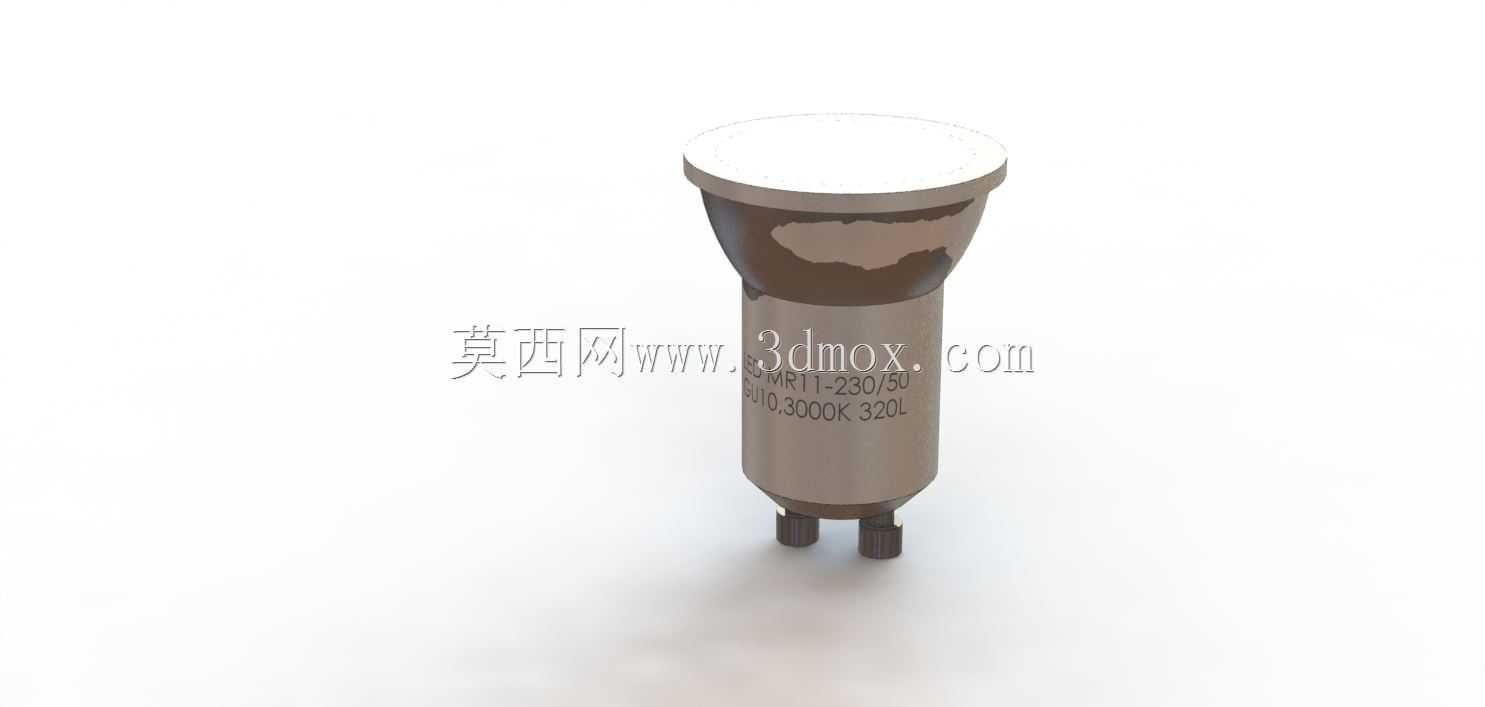

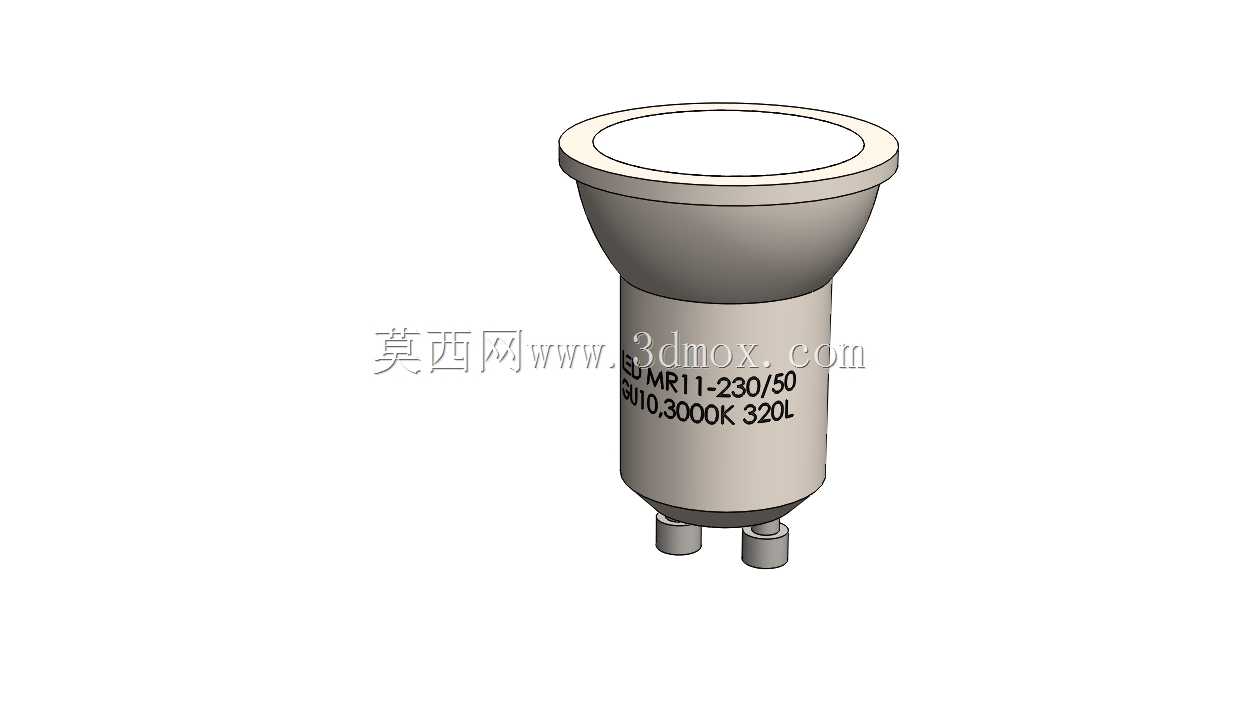

日常做展陈照明、嵌入式局部补光的方案选型时，常碰到需要匹配小尺寸射灯的场景，这类MR11规格的GU10接口LED灯杯，是展柜内嵌、家具暗藏照明、小型重点补光场景里的常用部件，之前做整套灯具方案的结构演示时，找不到匹配该规格的准确结构参考，便按照实物测绘的尺寸完成了整套结构的建模还原。从实际安装适配的角度看，这款灯杯采用标准GU10双插针接口，插针间距、插针伸出长度完全遵循通用安装规范，可直接适配市面上绝大多数对应规格的灯座，不需要额外做转接结构，安装时对准插针插孔推入后小幅旋转即可完成卡接固定，拆装维护都很便捷。灯杯整体外形遵循MR11的尺寸边界，最大外径控制在35mm区间，整体高度不含插针约40mm，适配常规的小尺寸射灯开孔，不会出现尺寸过大无法嵌入、或是尺寸过小安装后晃动旷量过大的问题。灯杯外壳采用带锥度的杯型结构，上部出光面为平整的透光面，下部收窄衔接灯头部分，锥面结构既可以给内部的LED光源、驱动元件留出足够的排布空间，也能兼顾安装时的导向作用，嵌入灯座时可以顺着锥面顺滑滑入安装位。建模过程中还原了灯体侧面的标识刻印细节，这些标识区域是实际产品上标注电压、色温、功率参数的位置，做方案演示时可以直接在对应区域替换参数内容，不需要额外调整曲面结构。同时模型做了基础的材质区分，金属灯壳、透光面罩、金属插针的材质边界清晰，做结构爆炸图、装配演示、效果渲染时都可以直接调用，不需要再拆分曲面。从结构设计的细节来看，灯杯内部的腔体预留了足够的散热空间，杯壁的厚度按照常规压铸铝灯壳的壁厚设置，既保证结构强度，也不会因为壁厚过大占用内部元件空间，出光面的边缘做了微小的倒角处理，避免安装时剐蹭操作人员手部，也能减少装配时和灯座密封圈的磨损。这类小尺寸灯杯在实际应用中，常被用于珠宝展柜的重点照明、衣柜内部的感应补光、吊顶周边的暗藏氛围射灯，因为接口通用性强，替换传统同规格卤素灯杯也不需要更换原有灯座，改造项目里的使用频率很高。建模时严格按照实物的装配关系拆分零件，灯头插针和杯体的衔接位置、面罩和杯体的扣合位置都做了准确的结构还原，做装配干涉检查、安装模拟时都能得到符合实际工况的结果，不会出现建模结构和实际产品装配逻辑不符的问题。
