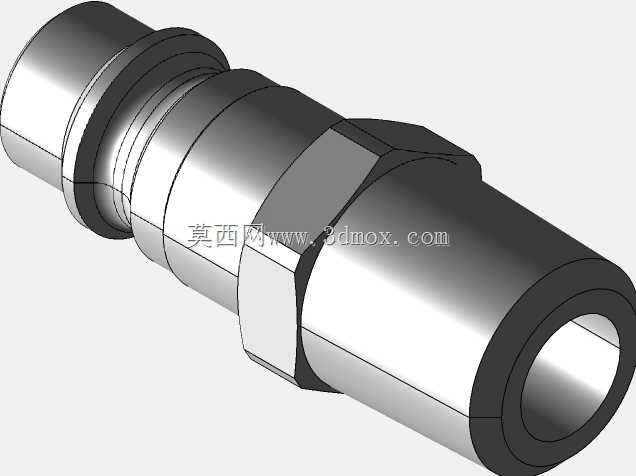

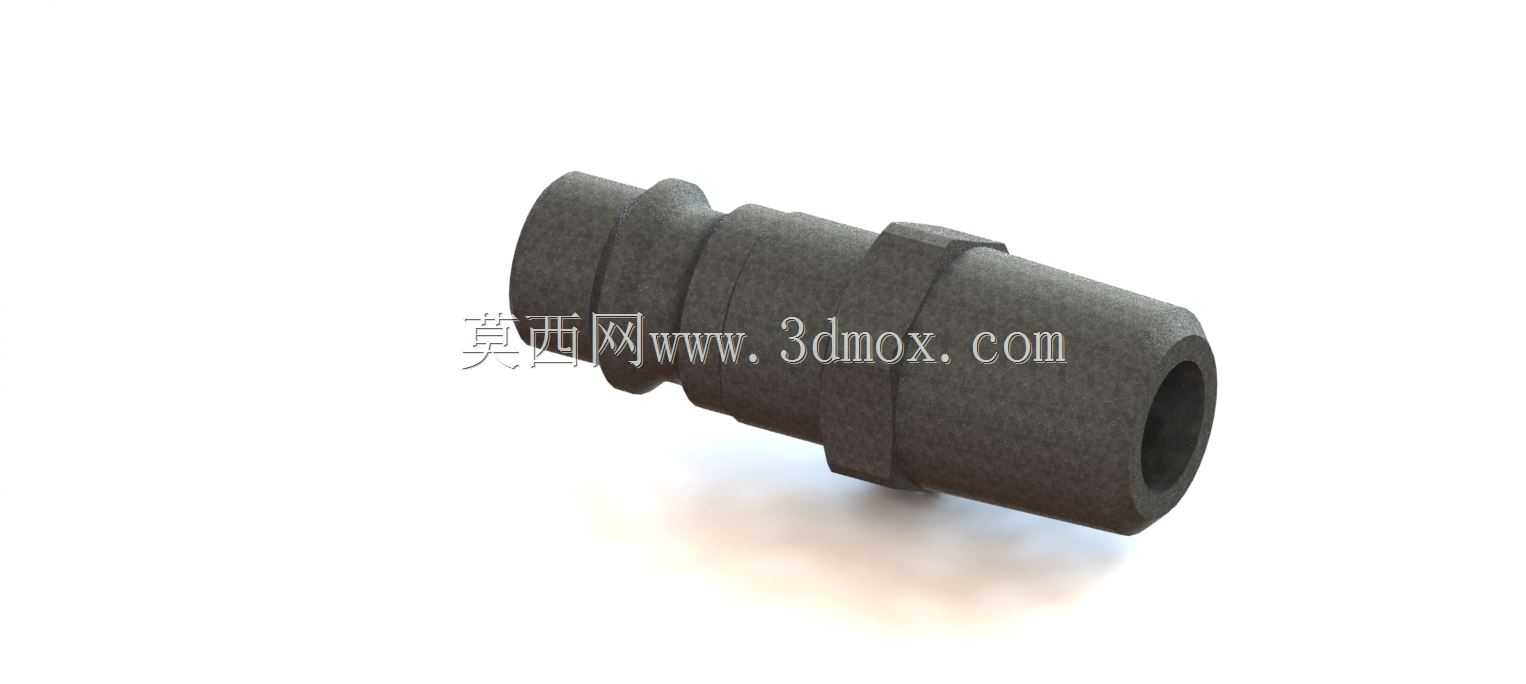

CEJN外螺纹气动快插接头结构设计

在工业气动管路布设场景中，这类外螺纹接头是压缩空气输送回路里的核心连接部件，常见于汽车制造装配线的气动工具接驳、自动化生产工位的气源分配、小型气动设备的管路对接场景，承担着气源通路快速通断、密封防漏的核心作用。从实际使用需求出发，这款接头采用单手操作的结构设计思路，接头插接端做了阶梯式的竹节状防滑结构，适配对应内径的气动软管，插接后无需额外卡箍固定即可承受常规气动回路的工作压力，断开操作时仅需单手握持接头滑动锁套即可完成拔插，在狭窄的设备安装空间内也能顺利完成管路拆装作业，无需借助额外工具。接头的外螺纹端预涂了螺纹密封胶，安装时直接拧入对应规格的内螺纹接口即可实现密封，无需额外缠绕生料带，既减少了现场安装的工序步骤，也能避免生料带碎屑掉入气动回路造成阀件堵塞的问题。对比同规格的常规气动接头，这款接头的轴向尺寸做了紧凑化处理，整体长度更短，在设备内部管路排布密集的区域，能有效节省安装空间，避免相邻接头之间出现干涉问题。接头中部设计了六角拧动面，安装时可以用普通开口扳手夹持施力，不会出现打滑问题，拧入过程中受力均匀，不会因局部应力过大造成接头壳体开裂。接头内部的通气通道做了等径优化设计，气流通过时的压损更小，不会出现明显的节流问题，能保证气动工具的输出扭矩稳定，不会因为接头通径不足造成气源压力损失。接头的插接端做了圆弧导向结构，软管插接时无需刻意对准即可顺利套入，现场装配效率更高，外螺纹的公差按照气动元件通用标准设计，和常规气动阀件、气缸的接口适配性强，不会出现螺纹错牙、拧入过松或过紧的问题。在气动回路的日常维护中，这类接头可以实现带压状态下的安全断开，断开前会先进行泄压排气，避免软管内残留的压缩空气突然喷出造成安全隐患，适配常规工业环境下0-1MPa的压缩空气工作压力，满足大部分工厂气动系统的使用要求。
