双槽SPA锥套皮带轮传动组件

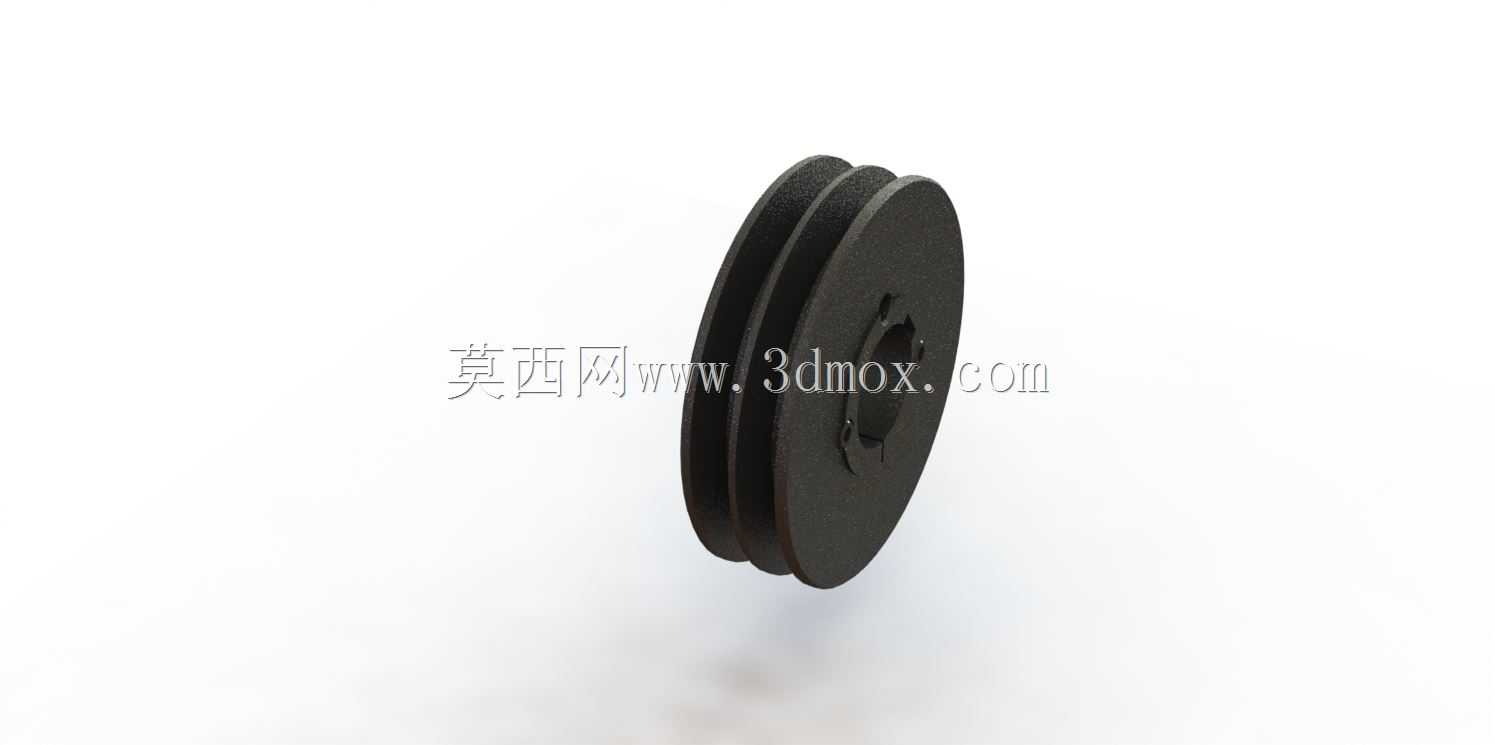

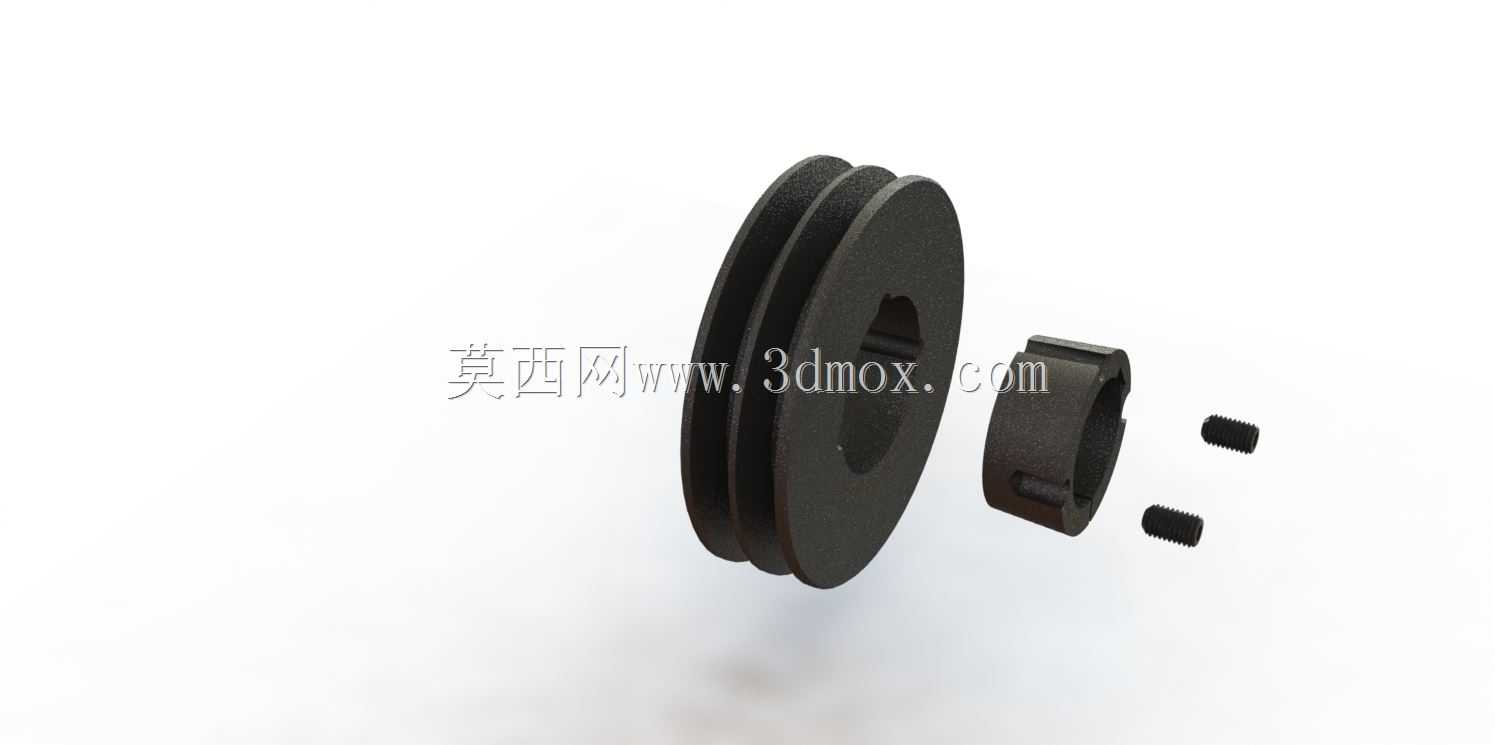

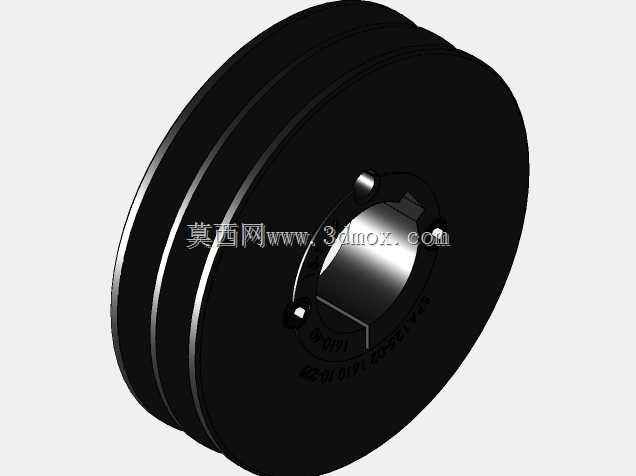

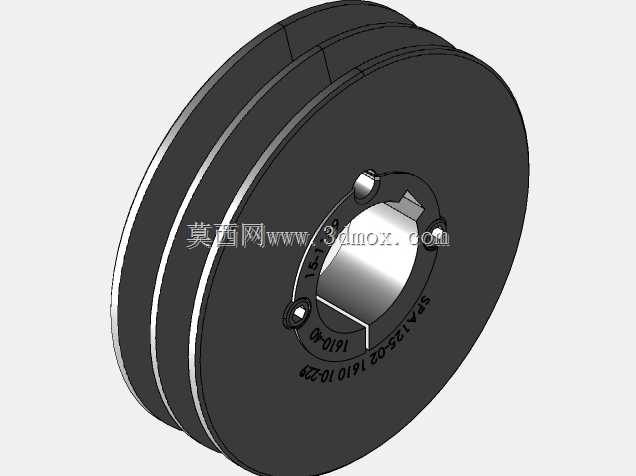

在工业传动系统的布局里，皮带轮是靠摩擦实现动力传递的核心基础部件，这款双槽SPA型锥套皮带轮，适配SPA型三角带的传动工况，常见于风机、水泵、小型输送机、轻工生产设备的动力传输环节，能在电机与从动工作部件之间实现平稳的转速匹配与扭矩传递，相比单槽皮带轮，双槽结构可传递更大额定扭矩，同时降低单根皮带的负载，延长传动带的更换周期。整个组件包含带轮本体、1610型锥套以及配套的锁紧螺钉，安装时无需额外加工带轮与轴的配合键槽，依靠锥套的锥面胀紧即可实现带轮与传动轴的无间隙配合，对轴的加工精度要求更低，后期维护拆卸时，只需拧入拆卸螺钉即可将锥套从带轮中顶出，无需使用拉马等工装暴力拆卸，能有效避免损伤传动轴与带轮本体，大幅缩短设备维保的停机时间。带轮本体采用30级灰铸铁铸造而成，材料本身具备良好的减震性能，能吸收传动过程中产生的小幅振动，降低传动系统的运行噪音，同时灰铸铁的耐磨性能优异，长期与三角带摩擦接触的槽面不易出现过度磨损，能长期保持槽型的尺寸精度，避免皮带出现跑偏、打滑、异常磨损的问题。设计过程中，带轮的槽型角度、槽间距严格遵循SPA带轮的相关标准，确保三角带与轮槽的接触面积均匀，受力分布合理，不会出现局部应力集中导致皮带过早断裂的问题；内孔适配40mm直径的传动轴，安装边界上，带轮的轴向尺寸经过优化，双槽布局下整体轴向占用空间紧凑，不会过度挤占传动舱的安装位置，锥套的锁紧螺钉孔位做了沉台设计，螺钉锁紧后头部不会突出带轮端面，避免高速运转时产生额外的风阻与安全隐患。轮体的端面做了轻量化的结构优化，在保证整体结构强度、满足高速动平衡要求的前提下，去除了非受力区域的多余材料，降低带轮自身的转动惯量，减少电机启动时的瞬时负载冲击。实际选型使用时，需要匹配对应型号的SPA三角带，安装时要保证电机轴与从动轴的平行度，调整好皮带的张紧力，避免张紧力过大导致轴承受力过载，或是张紧力不足出现打滑丢转的问题，锥套安装前需要清洁轴表面与锥套内外锥面，避免有油污、铁屑残留影响胀紧的摩擦力，防止运转过程中出现带轮与轴相对滑动的故障。
